中级
30 分钟

使用PCA9956B和PIC18LF26K80设定用户界面的新标准

24个LED,一个编码器:打造控制与风格的杰作

Knob G Click with EasyPIC v8

已发布 6月 27, 2024

点击板

Knob G Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18LF26K80

发现我们的正交旋转编码器的完美融合,精度与视觉享受相得益彰,环绕着24个绿色LED灯。

A

A

硬件概览

它是如何工作的?

Knob G Click 包含两个独特的部分:第一部分是旋转正交编码器,其输出连接到 mikroBUS 的 GPIO 引脚。编码器通过由被动元件和三重反相施密特触发器 IC 组成的专用电路去抖动。第二部分是 LED 驱动 IC,配备围绕编码器环形排列的 LED,非常适合作为编码器位置指示器。该 Click 板使用来自 ALPS 的 EC12D,这是一种 15 脉冲增量旋转编码器,带有按钮。该编码器具有良好的机械规格:其内部开关的去抖时间低至 2ms,并且可以承受高达 30,000 次的切换周期。支持去抖电路允许在输出触发之前,接触点完全稳定。当编码器接触点闭合时,电容器将通过电阻,通过接触点开始放电至 GND。当电容器的电压达到施密特触发器的低电压阈值时,施密特触发器将输出低逻辑电平;反之,当编码器接触点打开时,电容器将通过电阻开始充电,当其高电压阈值达到时,施密特触发器将输出高逻辑电平。这允许直接从代码中读取两个编码器接触点和一个按钮接触点的状态,无需笨重的软件去抖动。这使得 Knob G Click 可以直接在中断变化 ISR 中使用,具有绝对精度且无跳过的脉冲(这可能发生在使用常规软件轮询技术时)。编码器接触点的输出引脚分别标记为 ENA 和 ENB,按钮接触点标记为 SW。这些引脚分别连接到 Mirko BUS 的 AN、CS 和 INT 引脚。LED 环由 24 个独立的绿色 LED 组成,这些 LED 由 NXP 的 8 位、24 通道恒

流 LED 驱动器 PCA9956B 驱动。该驱动 IC 具有许多 LED 驱动功能,包括恒流吸收能力,这大大简化了设计:通过 LED 的最大电流由一个电阻决定。PCA9956B 具有用于单独控制每个通道的寄存器,以及用于同时控制所有通道的单个寄存器。它支持 PWM 模式调光以及电流模式调光(通过缩放最大 LED 电流)。PCA9956B 可以使用来自二次集成 PWM 振荡器的低频信号来调制 PWM 调光信号。虽然驱动器的 PWM 频率固定为 31.25kHz,完全减少了可见的 LED 闪烁,但调制低频信号可以在 0 到 122Hz 范围内变化,允许产生有趣的闪烁效果,而不使用微控制器 (MCU) 的计算能力。驱动器产生平滑的 LED 调光,因为 PWM 占空比的分辨率为 8 位。更多细节和功能可以在下面下载部分的 PCA9956B 数据手册中找到。PCA9956B 的 OE 引脚连接到 mikroBUS 的 PWM 引脚。当 OE 引脚应用低逻辑电平时,LED 输出将被启用。该引脚通过电阻上拉到高逻辑电平。OE 引脚也可以由外部 PWM 信号驱动,提供一种同时调光所有 LED 的替代方法。LED 驱动 IC 可以通过将 RST 引脚拉到低逻辑电平进行重置。该引脚通过电阻上拉到高逻辑电平。重置脉冲可以非常短(2.5 µs),但在脉冲后的 1.5 ms 内设备将无法准备好使用。除了硬件重置外,PCA9956B 还支持软件重置,如果设备将在快速 I2C 模式下操作(包括时钟速度超过 100kHz),则需要软件

重置。PCA9956B 数据手册详细说明了执行软件重置和使用快速 I2C 模式 (FM+) 的方法。PCA9956B IC 使用 mikroBUS 的 3.3V 电源轨作为 LED 电源,因此不会有显著的电压降导致热耗散。然而,如果一次打开所有 LED 且电流寄存器中的最大电流设置,可能会导致 Knob G Click 产生一些热量。这是预期的,因为每个通道的热耗散加起来就是整个 IC 的总耗散。PCA9956B IC 具有热关断保护以及一组错误报告功能。PCA9956B 可以报告每个 LED 的开路事件和短路事件。这些错误将写入 ERR 寄存器,每个 LED 通道一个。数据手册解释了如何解释这些寄存器的值。PCA9956B 设备的从 I2C 地址可以通过三个 SMD 跳线选择,跳线组标记为 ADDR。PCA9956B 允许其从 I2C 地址从 125 个不同值中选择。每个地址引脚(A0 到 A3)可以悬空、上拉、下拉和短接到 VCC 或 GND。然而,一些 I2C 地址是保留的,因此应谨慎使用。PCA9956B 的数据手册提供了每个地址引脚状态和保留 I2C 地址的电阻值表。Knob G Click 使用三个 0 Ω SMD 跳线来设置这些地址引脚的状态。逻辑电压电平可以通过标记为 VCCIO 的 SMD 跳线选择。该跳线决定了施密特触发器的逻辑信号电平以及 Knob G Click 的 I2C 接口。这允许其与广泛的不同 MCU 接口,兼容 3.3V 和 5V 逻辑电压电平。

Knob G Click top side image
Knob G Click bottom side image

功能概述

开发板

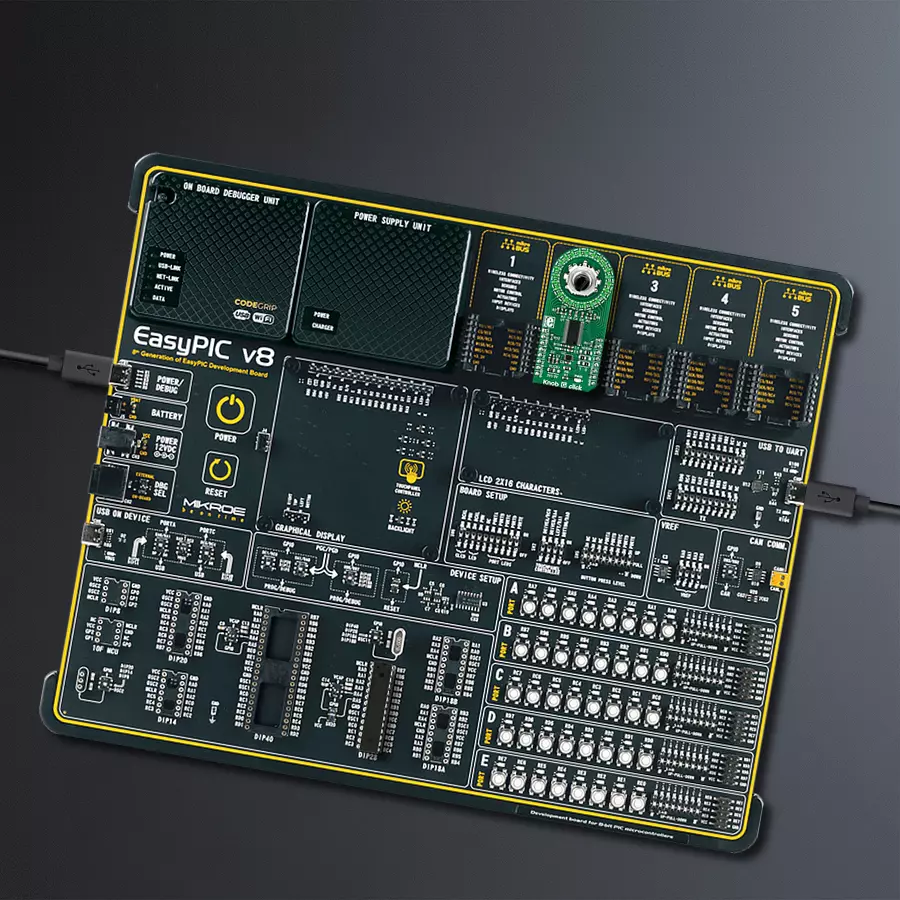

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

64

硅供应商

Microchip

引脚数

28

RAM (字节)

3648

使用的MCU引脚

mikroBUS™映射器

Encoder Output A
RA3
AN
Reset
RA0
RST
Encoder Output B
RA5
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
PWM Control
RC1
PWM
Encoder Button Output
RB1
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RC3
SCL
I2C Data
RC4
SDA
Power Supply
5V
5V
Ground
GND
GND
2

“仔细看看!”

Click board™ 原理图

Knob G Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 Knob G Click 驱动程序的 API。

关键功能:

  • knob_get_encoder_position - 获取编码器位置的函数

  • knob_set_led_state - 设置 LED 状态的函数(LED 上的 PWM)

  • knob_get_sw_button_state - 获取 SW 引脚(开关按钮)状态的函数

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Knob Click example
 *
 * # Description
 * The demo application displays different types of LED controls and encoder position readings.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Configuring Clicks and log objects.
 * Settings the Click in the default configuration.
 *
 * ## Application Task
 * The Task application has 3 test modes:
 *  - The first example is setting BRIGHTNESS on all LEDs.
 *  - Other examples put the LED in the position read from the encoder.
 *  - The third example sets the LED to be read while the encoder registers the clockwise movement
 *    and turn off those LEDs that the encoder reads when moving in a counterclockwise direction.
 *  - The example is changed by pressing the SW button
 *
 * \author Katarina Perendic
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "knob.h"

// ------------------------------------------------------------------ VARIABLES

static knob_t knob;
static log_t logger;

static int32_t new_position = 0;
static int32_t old_position = 0;
static uint8_t sw_state = 0;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    knob_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    knob_cfg_setup( &cfg );
    KNOB_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    knob_init( &knob, &cfg );

    knob_reset( &knob );
    Delay_ms ( 300 );

    knob_default_cfg( &knob );
}

void application_task ( void )
{
    uint8_t cnt;
    uint8_t direction;

    //  Task implementation.

    knob_get_encoder_position( &knob, &new_position, &direction );

    if ( knob_get_sw_button_state( &knob ) == 0 )
    {
        sw_state++;
        if ( sw_state >= 3 ) sw_state = 0;

        knob_set_brightness( &knob, KNOB_BRIGHTNESS_ALL_LED, 0x00 );
        Delay_ms ( 300 );
    }

    // Logs position

    if ( new_position != old_position )
    {
        log_printf( &logger, "** EnCoder position : %d ", new_position );
    }
    old_position = new_position;

    switch ( sw_state )
    {
        // Brightness

        case 0:
        {
            cnt++;
            if ( cnt > 127 )
            {
                cnt = 0;
            }
            knob_set_brightness( &knob, KNOB_BRIGHTNESS_ALL_LED, cnt );
            Delay_ms ( 15 );

            break;
        }

        // Encoder with one led

        case 1:
        {
            if ( new_position > 24 )
            {
                knob_set_encoder_start_position( &knob, 1 );
            }
            if ( new_position < 1 )
            {
                knob_set_encoder_start_position( &knob, 24 );
            }

            if (direction == 1)
            {
                knob_set_led_state( &knob, new_position, KNOB_LED_ON );
                knob_set_led_state( &knob, new_position - 1, KNOB_LED_OFF );
            }
            else
            {
                knob_set_led_state( &knob, new_position, KNOB_LED_ON );
                knob_set_led_state( &knob, new_position + 1, KNOB_LED_OFF );
            }
            Delay_1ms();
            break;
        }

        // Encoder with all led

        case 2:
        {
            if ( new_position > 24 )
            {
                knob_set_encoder_start_position( &knob, 1 );
            }
            if ( new_position < 1 )
            {
                knob_set_encoder_start_position( &knob, 24 );
            }

            if ( direction == 1 )
            {
                knob_set_led_state( &knob, new_position, KNOB_LED_ON );
            }
            else
            {
                knob_set_led_state( &knob, new_position + 1, KNOB_LED_OFF);
            }
            Delay_1ms();
            break;
        }
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
