硬件概览
它是如何工作的?
LED Driver 4 Click 基于德州仪器的 TPS61160A,这是一款带有 PWM 亮度控制的白色 LED 驱动器。TPS61160A 驱动器使用带有电流模式控制的升压转换器拓扑。其操作与典型的升压 DC-DC 转换器非常相似,具有一些对 LED 阵列驱动有用的附加功能。此 Click 板™ 在输出端可提供高达 26V 的电压,当输出 LED 断开时,开路 LED 感应部分将关闭输出级 MOSFET 和 IC 本身,作为保护措施。这可以防止在输出 LED 断开时输出电压超过设备的最大额定值。如果反馈引脚上的电压下降到其标称值的 50% 以下,即 200 mV,情况也是如此。TPS61160A 允许将 PWM 信号应用于其 CTRL 输入,该输入连接到 mikroBUS™ 的 PWM 引脚,标记为 CTL。施加到该引脚的信号将调制 FB 引脚上的反馈电压,通过 LP 滤波器过滤后,减少输出和通过 LED 阵列的直流电流。这种调光技术不会产生任何噪音,因为直流电流被缩减,而 PWM 仅应用于内部反馈电压。PWM 频率
应保持在 5 kHz 至 100 kHz 之间,以获得最佳性能。通过 GND 和 FB 引脚之间连接的板载电阻器感测通过 LED 段的电流。它的选择确保了最大 LED 电流为 20 mA,这是白色 LED 的最佳电流,提供最大亮度而不会使 LED 劣化。请注意,虽然这对大多数白色 LED 是适用的,但应检查与 LED Driver 4 Click 一起使用的特定 LED 的数据表中的正向电流参数。它应至少为 20 mA。如上所述,调光功能将减少此电流,导致 LED 灯光变暗。设备内置软启动功能,在约 6 ms 内慢慢增加 FB 引脚的电压,防止高浪涌电流。内部电流限制在操作的前 5 ms 内也设置为最大电流规格的一半。将低电平逻辑应用于 CTL 引脚超过 2.5 ms 会使设备进入关机模式。在关机模式下,电流消耗最小。然而,电感器和肖特基二极管仍存在电流路径。为了防止 LED 阵列的意外激活,LED 阵列的最小正向电压应高于输入电压。LED 阵列的电源通过 VIN 螺钉端子连接,允许使用外部电源。外部电源
的额定值应保持在 2V 至 18V 之间。第二个螺钉端子下方有 LED 图标,用于连接 LED 阵列。LED 阵列的最大正向电压应低于设备的最小过保护电压,通常为 25V。LED 元件的最大正向电压取决于所使用的 LED 类型。可以在所用 LED 的数据表中找到。TPS61160A IC 的最小过保护电压可以在 TPS61160A 中找到,但也可以在下面的电气特性表中找到。Click 板™ 本身通过 5V mikroBUS™ 轨供电。然而,只要施加到此引脚的低逻辑电平电压保持在 0.4V 以下,高逻辑电平电压保持在 1.2V 以上,Click 板™ 允许 3.3V 和 5V MCU 驱动其 CTL 输入。Led Driver 4 Click 的使用简单明了。然而,MikroElektronika 提供了一个包含与 MikroElektronika 编译器兼容功能的库,可用于简化 LED 阵列驱动。该库还包含一个示例应用程序,演示了它们的使用。此示例应用程序可用作自定义设计的参考。
功能概述
开发板
Nucleo 32开发板搭载STM32F031K6 MCU,提供了一种经济且灵活的平台,适用于使用32引脚封装的STM32微控制器进行实验。该开发板具有Arduino™ Nano连接性,便于通过专用扩展板进行功能扩展,并且支持mbed,使其能够无缝集成在线资源。板载集成
ST-LINK/V2-1调试器/编程器,支持通过USB重新枚举,提供三种接口:虚拟串口(Virtual Com port)、大容量存储和调试端口。该开发板的电源供应灵活,可通过USB VBUS或外部电源供电。此外,还配备了三个LED指示灯(LD1用于USB通信,LD2用于电源
指示,LD3为用户可控LED)和一个复位按钮。STM32 Nucleo-32开发板支持多种集成开发环境(IDEs),如IAR™、Keil®和基于GCC的IDE(如AC6 SW4STM32),使其成为开发人员的多功能工具。

微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M0
MCU 内存 (KB)
32
硅供应商
STMicroelectronics
引脚数
32
RAM (字节)
4096
你完善了我!
配件
Click Shield for Nucleo-32是扩展您的开发板功能的理想选择,专为STM32 Nucleo-32引脚布局设计。Click Shield for Nucleo-32提供了两个mikroBUS™插座,可以添加来自我们不断增长的Click板™系列中的任何功能。从传感器和WiFi收发器到电机控制和音频放大器,我们应有尽有。Click Shield for Nucleo-32与STM32 Nucleo-32开发板兼容,为用户提供了一种经济且灵活的方式,使用任何STM32微控制器快速创建原型,并尝试各种性能、功耗和功能的组合。STM32 Nucleo-32开发板无需任何独立的探针,因为它集成了ST-LINK/V2-1调试器/编程器,并随附STM32全面的软件HAL库和各种打包的软件示例。这个开发平台为用户提供了一种简便且通用的方式,将STM32 Nucleo-32兼容开发板与他们喜欢的Click板™结合,应用于即将开展的项目中。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

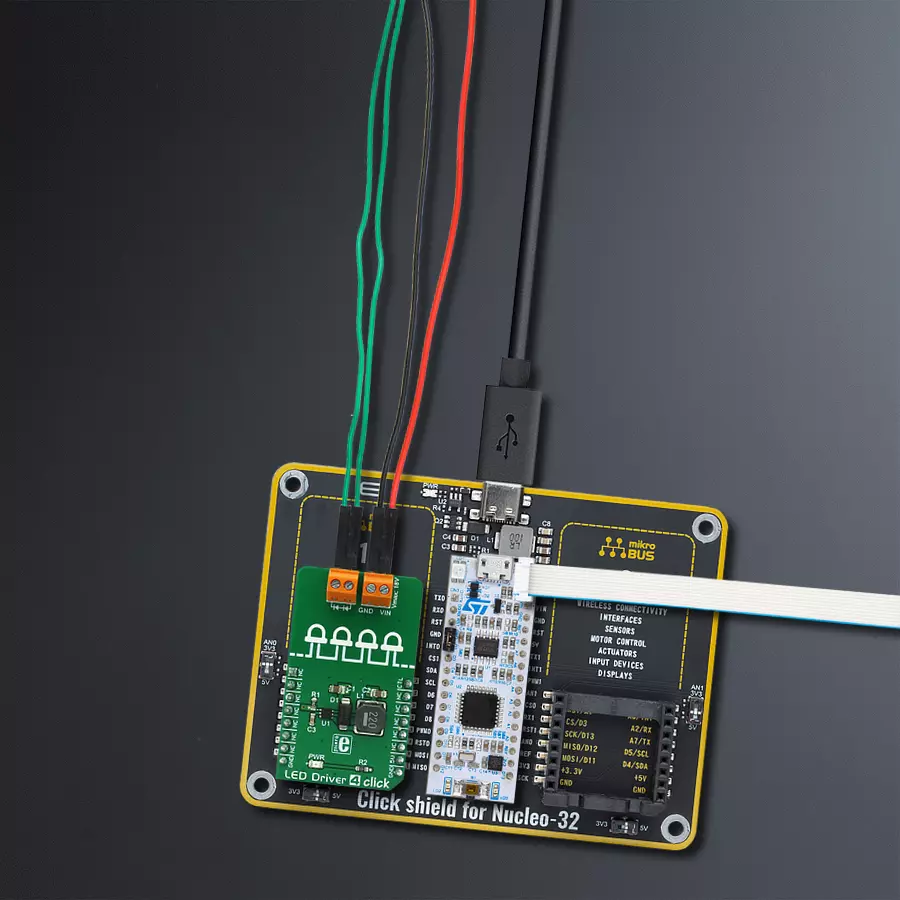

项目组装
软件支持
库描述
此库包含用于 LED Driver 4 Click 驱动的 API。
关键功能:
leddriver4_set_duty_cycle- 通用设置 PWM 占空比leddriver4_pwm_stop- 停止 PWM 模块leddriver4_pwm_start- 启动 PWM 模块
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file
* @brief LedDriver4 Click example
*
* # Description
* This Click has the ability to dim the connected LED array, without producing any noise on the output.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the GPIO driver and
* configures the PWM peripheral for controlling the LED array intensity.
*
* ## Application Task
* Increases and decreases LED array intensity
* ( first increases light intensity to the maximum and then decreases to the minimum ).
* Results are being sent to the Usart Terminal where you can track their changes.
*
*
* @author Nikola Peric
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "leddriver4.h"
// ------------------------------------------------------------------ VARIABLES
static leddriver4_t leddriver4;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
leddriver4_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
leddriver4_cfg_setup( &cfg );
LEDDRIVER4_MAP_MIKROBUS( cfg, MIKROBUS_1 );
leddriver4_init( &leddriver4, &cfg );
leddriver4_set_duty_cycle ( &leddriver4, 0.0 );
leddriver4_pwm_start( &leddriver4 );
log_info( &logger, "---- Application Task ----" );
Delay_ms ( 500 );
}
void application_task ( void )
{
static int8_t duty_cnt = 1;
static int8_t duty_inc = 1;
float duty = duty_cnt / 10.0;
leddriver4_set_duty_cycle ( &leddriver4, duty );
log_printf( &logger, "Duty: %d%%\r\n", ( uint16_t )( duty_cnt * 10 ) );
Delay_ms ( 500 );
if ( 10 == duty_cnt )
{
duty_inc = -1;
}
else if ( 0 == duty_cnt )
{
duty_inc = 1;
}
duty_cnt += duty_inc;
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
