中级
30 分钟

用 L9026 和 PIC18F4685 创建负载切换解决方案

在不需要负载时节省能量

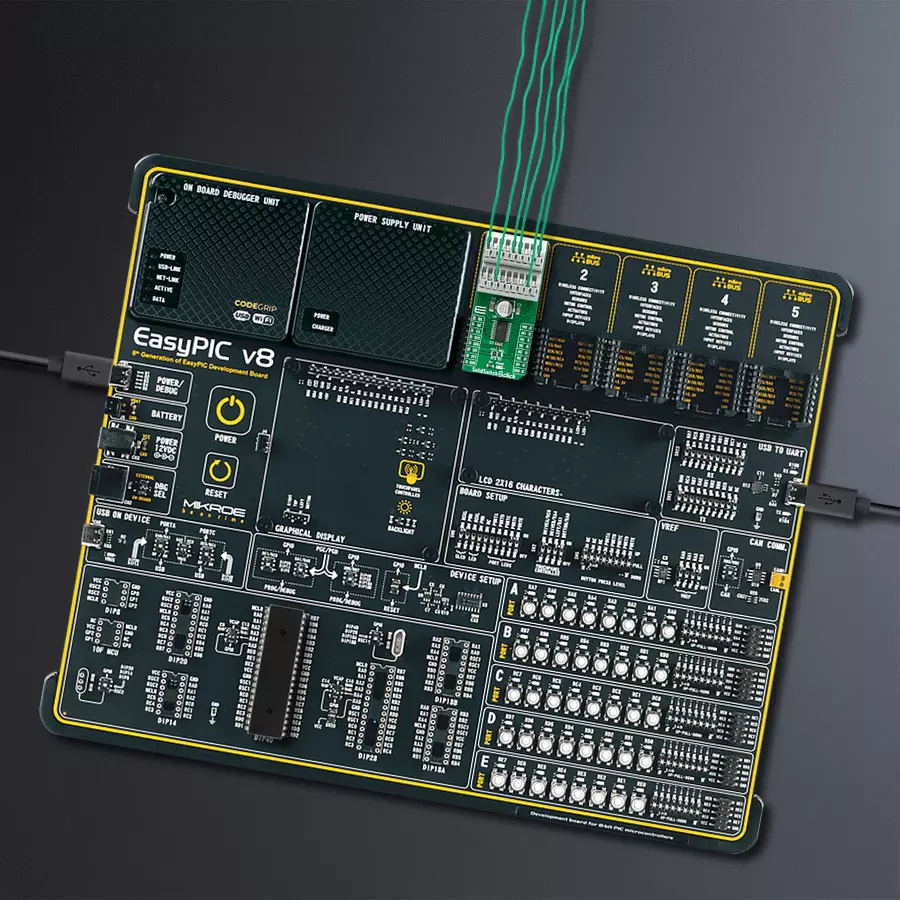

SolidSwitch 2 Click with EasyPIC v8

已发布 6月 25, 2024

点击板

SolidSwitch 2 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F4685

为不同负载提供电力,并分别控制每个负载。

A

A

硬件概览

它是如何工作的?

SolidSwitch 2 Click 基于 STMicroelectronics 的 L9026,这是一款优化用于汽车继电器和 LED 应用的多通道继电器驱动器。L9026 的八个通道代表两个高边和六个可配置高边/低边驱动器,可通过 SPI 接口或两个专用并行输入(IN0 和 IN1 引脚连接到 mikroBUS™ 插座的 PWM 和 INT 引脚)驱动。它可从 3V 到 18V 的外部电源供电,在其输出端子上提供最大 1A 的电流。该板是汽车、阻性和感性应用

(LED 和继电器)以及电容负载的优秀选择。如前所述,此 Click board™ 通过标准 SPI 接口与 MCU 通信,以控制和配置负载和设备。L9026 还提供高级诊断和保护功能,例如短路、开路、过流和过温检测,并通过 SPI 接口提供所有诊断功能的状态反馈。此外,L9026 还具有通过连接到 mikroBUS™ 插座的 AN 引脚的 IDL 引脚控制的低功耗模式和“Limp home”模式。在此模式下,允许在特别故障情

况下(例如 SPI 故障、微故障或电源欠压)使用两个选定的驱动器。该设备可以保证在电压下降至 3V 的情况下正常运行,确保在复位条件下的低静态电流。此 Click board™ 可通过 VCC SEL 跳线选择 3.3V 或 5V 逻辑电压水平。这允许 3.3V 和 5V 的 MCU 正确使用通信线路。然而,该 Click board™ 配备了包含易于使用的函数和示例代码的库,可作为进一步开发的参考。

SolidSwitch 2 Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18F4685

建筑

PIC

MCU 内存 (KB)

96

硅供应商

Microchip

引脚数

40

RAM (字节)

3328

使用的MCU引脚

mikroBUS™映射器

Idle Mode
RA2
AN
NC
NC
RST
SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RC5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Parallel Command 0
RC0
PWM
Parallel Command 1
RB0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

SolidSwitch 2 Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

该库包含 SolidSwitch 2 Click 驱动程序的 API。

关键功能:

  • solidswitch2_write_register - 此函数使用 SPI 串行接口将所需数据写入选定的寄存器。

  • solidswitch2_toggle_in0_pin - 此函数切换 IN0 引脚的逻辑状态。

  • solidswitch2_toggle_in1_pin - 此函数切换 IN1 引脚的逻辑状态。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief SolidSwitch 2 Click example
 *
 * # Description
 * This example demonstrates the use of SolidSwitch 2 Click board by controlling the output state.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration which maps outputs as follows:
 * OUT2   - IN0,
 * OUT3   - IN1,
 * OUT4-5 - PWM GEN,
 * OUT6-7 - PWM LED.
 *
 * ## Application Task
 * Changes the PWM GEN (max to min) and PWM LED (min to max) duty cycle and toggles the IN0 and IN1
 * pins every 250ms. The duty cycle values and INx toggle messages will be displayed on the USB UART.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "solidswitch2.h"

static solidswitch2_t solidswitch2;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    solidswitch2_cfg_t solidswitch2_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    solidswitch2_cfg_setup( &solidswitch2_cfg );
    SOLIDSWITCH2_MAP_MIKROBUS( solidswitch2_cfg, MIKROBUS_1 );
    if ( SPI_MASTER_ERROR == solidswitch2_init( &solidswitch2, &solidswitch2_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( SOLIDSWITCH2_ERROR == solidswitch2_default_cfg ( &solidswitch2 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    for ( uint16_t duty_cycle = SOLIDSWITCH2_MIN_DUTY_CYCLE; duty_cycle <= SOLIDSWITCH2_MAX_DUTY_CYCLE; duty_cycle += 5 )
    {
        if ( SOLIDSWITCH2_OK == solidswitch2_write_register ( &solidswitch2, SOLIDSWITCH2_REG_PWM_GEN_DC,
                                                              ( uint8_t ) ( SOLIDSWITCH2_MAX_DUTY_CYCLE - duty_cycle ) ) )
        {
            log_printf ( &logger, " PWM GEN DC: %u\r\n", ( SOLIDSWITCH2_MAX_DUTY_CYCLE - duty_cycle ) );
        }
        if ( SOLIDSWITCH2_OK == solidswitch2_write_register ( &solidswitch2, SOLIDSWITCH2_REG_PWM_LED_DC, ( uint8_t ) duty_cycle ) )
        {
            log_printf ( &logger, " PWM LED DC: %u\r\n", duty_cycle );
        }
        solidswitch2_toggle_in0_pin ( &solidswitch2 );
        log_printf ( &logger, " Toggle IN0 pin\r\n" );
        solidswitch2_toggle_in1_pin ( &solidswitch2 );
        log_printf ( &logger, " Toggle IN1 pin\r\n\n" );
        Delay_ms ( 250 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
