使用 KX134ACR-LBZ 和 STM32F302VC,实现高性能三轴加速度测量

面向工业与自动化应用的高性能三轴加速度传感器

Accel 33 Click with CLICKER 4 for STM32F302VCT6

已发布 8月 26, 2025

点击板

Accel 33 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

高 g 值加速度测量,具备宽量程感应和高速数据率,适用于严苛的工业与自动化应用

A

A

硬件概览

它是如何工作的?

Accel 33 Click 基于罗姆半导体(ROHM Semiconductor)的 KX134ACR-LBZ 高性能三轴加速度计,采用专有的 Kionix™ MEMS 技术,可在严苛的工业应用中实现精确、可靠的运动感应。这款先进的电容式加速度计结合了专有的等离子微加工工艺与晶圆级气密封装工艺,确保在多变环境条件下具备卓越的耐用性和稳定性。它支持 ±8g、±16g、±32g、±64g 四档可选的全量程加速度测量,基于传感元件因加速度位移而产生的差分电容原理进行测量,并通过共模消除技术降低由制造差异、温度变化及环境应力引起的误差。该器件提供 0.781Hz 至 25.6kHz 的灵活输出数据率,可在低功耗模式与高分辨率模式间切换,以满足性能与能效需求,并提供数字高通滤波输

出以实现高效信号调理。内置的 FIFO 缓冲区可减轻主处理器负载,可配置的低功耗模式优化噪声与功耗特性以支持长期运行。其出厂预编程的偏移与灵敏度校准可确保不同器件间的一致精度。Accel 33 Click 采用独特的 Click Snap 设计,与标准化 Click 板不同,可通过断开 PCB 将传感器/IC/模块区域拆下并独立使用,从标记为 1-8 的引脚直接访问信号,实现自主运行。Snap 部分包含指定且固定的螺丝孔位置,方便用户将其安装在目标位置。该板支持通过 SPI(最高 10MHz)或 I2C(最高 400kHz,默认)与主控 MCU 通信,可通过 COMM SEL 跳线选择通信接口。为了在 Snap 模块独立使用时提供灵活性,还额外设计了 COMM SEL 跳线,功能与主跳线相同,需确保

所有 COMM 跳线选择一致。在 I2C 模式下,板上还提供 ADDR SEL 跳线,用于根据应用需求配置 I2C 地址。此外,板载两个可配置中断引脚 IT1 和 IT2,可在加速度计活动低于设定阈值窗口(休眠触发)或高于设定阈值窗口(唤醒事件)时触发中断。为管理 KX134ACR-LBZ 的运行,Accel 33 Click 集成了来自模拟器件(Analog Devices)的 MAX40200,用于通过 RST 引脚启用或禁用传感器。该 Click 板™ 仅支持 3.3V 逻辑电压。在与不同逻辑电平的 MCU 配合使用前,必须进行适当的电平转换。板上还配备了包含函数和示例代码的软件库,可作为后续开发的参考。

Accel 33 Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

Interrupt 1
PC4
AN
Device Enable / ID SEL
PC15
RST
ID COMM
PA4
CS
SPI Clock
PA5
SCK
SPI Data OUT
PA6
MISO
SPI Data IN
PA7
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt 2
PD0
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

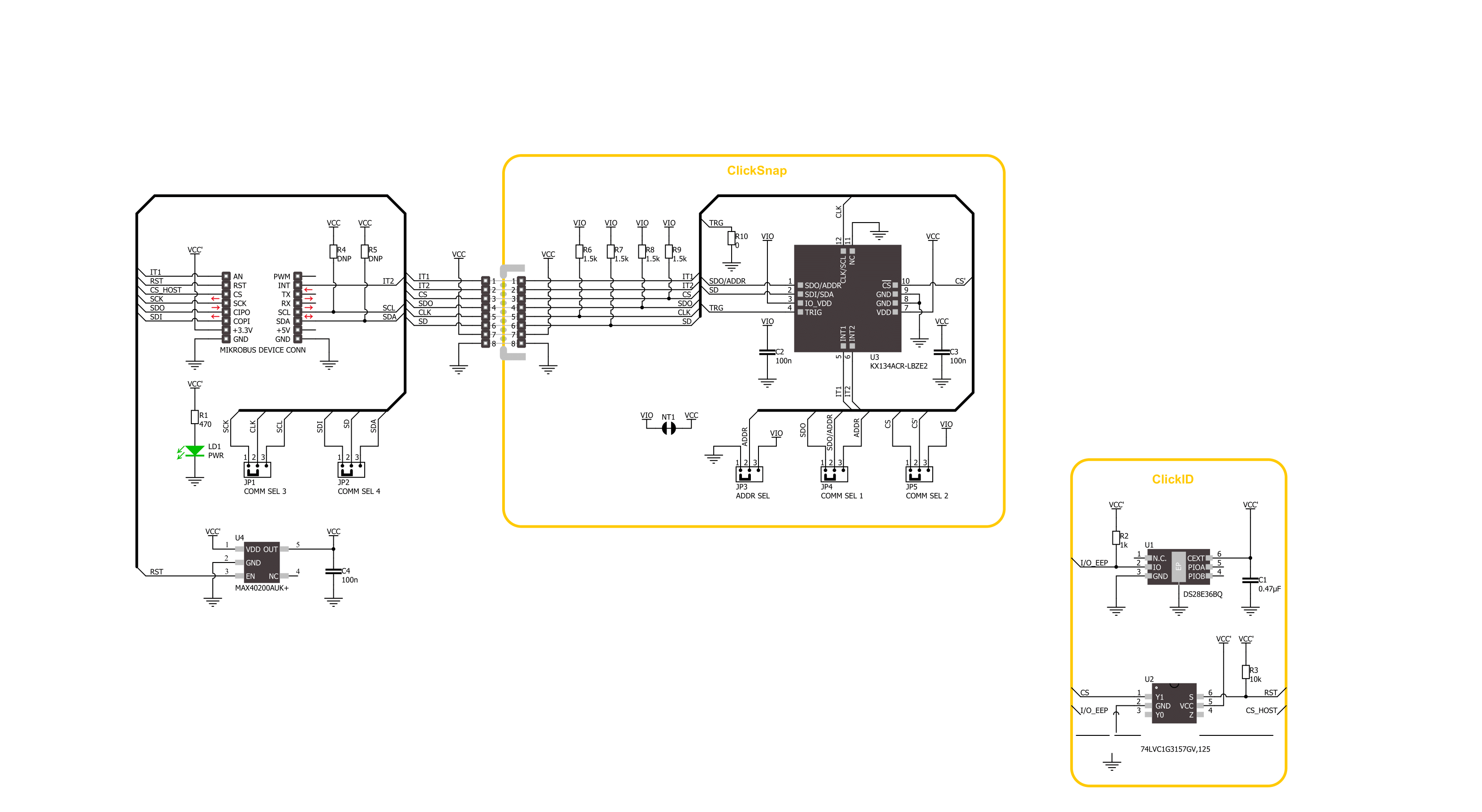

Click board™ 原理图

Accel 33 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

Accel 33 Click 演示应用程序使用 NECTO Studio开发,确保与 mikroSDK 的开源库和工具兼容。该演示设计为即插即用,可与所有具有 mikroBUS™ 插座的 开发板、入门板和 mikromedia 板完全兼容,用于快速实现和测试。

示例描述
本示例演示了如何使用 Accel 33 Click 板,通过周期性读取三轴(X、Y、Z)的加速度数据并在 UART 终端上显示结果。在读取新数据之前,它会等待数据就绪中断,以确保同步。

关键功能:

  • accel33_cfg_setup - 初始化 Click 配置结构体为初始值。

  • accel33_init - 初始化此 Click 板所需的所有引脚和外设。

  • accel33_default_cfg - 执行 Accel 33 Click 板的默认配置。

  • accel33_get_int2_pin - 返回 INT2 引脚的逻辑状态。

  • accel33_set_odr - 设置加速度计的输出数据速率。

  • accel33_get_accel - 读取并转换 X、Y、Z 三个轴的原始加速度数据。

应用初始化
初始化日志记录器和 Accel 33 Click 驱动程序,然后设置默认配置。

应用任务
等待数据就绪中断,并读取 X、Y、Z 三轴的加速度值,然后以 g 为单位通过 UART 终端显示。INT2 引脚用于指示传感器中有新的数据可读取。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Accel 33 Click example
 *
 * # Description
 * This example demonstrates the use of the Accel 33 Click board by periodically reading
 * acceleration data from all three axes (X, Y, Z) and displaying the results on the UART terminal.
 * It waits for the data ready interrupt before reading new data to ensure synchronization.
 *
 * The demo application is composed of two sections:
 *
 * ## Application Init
 * Initializes the logger and the Accel 33 Click driver, then sets up the default configuration.
 *
 * ## Application Task
 * Waits for the data ready interrupt and reads acceleration values for the X, Y, and Z axes,
 * then displays the values in g units via the UART terminal. The INT2 pin is used to signal
 * when new data is ready to be read from the sensor.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "accel33.h"

static accel33_t accel33;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    accel33_cfg_t accel33_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    accel33_cfg_setup( &accel33_cfg );
    ACCEL33_MAP_MIKROBUS( accel33_cfg, MIKROBUS_1 );
    err_t init_flag = accel33_init( &accel33, &accel33_cfg );
    if ( ( I2C_MASTER_ERROR == init_flag ) || ( SPI_MASTER_ERROR == init_flag ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( ACCEL33_ERROR == accel33_default_cfg ( &accel33 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    accel33_axes_t accel;
    // Wait for data ready interrupt
    while ( accel33_get_int2_pin ( &accel33 ) );

    if ( ACCEL33_OK == accel33_get_accel ( &accel33, &accel ) )
    {
        log_printf( &logger, " Accel X: %.3f g\r\n", accel.x );
        log_printf( &logger, " Accel Y: %.3f g\r\n", accel.y );
        log_printf( &logger, " Accel Z: %.3f g\r\n\n", accel.z );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
