中级
30 分钟

使用DAC53202和PIC32MZ2048EFM100释放信号转换的力量

数字脉冲,模拟灵魂

DAC 14 Click with Curiosity PIC32 MZ EF

已发布 7月 22, 2025

点击板

DAC 14 Click

开发板

Curiosity PIC32 MZ EF

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFM100

无论是在科学仪器、电信设备还是音频设备中,我们的 DAC 解决方案都能帮助用户从数字输入生成精确的模拟输出,充当数字与模拟领域之间的通用翻译器。

A

A

硬件概览

它是如何工作的?

DAC 14 Click 基于 DAC53202,这是一款来自德州仪器的 10 位双通道缓冲数模转换器。DAC 通道可独立配置为电压或电流输出,通过 R6 和 R7 电阻实现。默认情况下,这些电阻被填充,Click board™ 在电压输出模式下工作,提供 0V 至 5V 的输出电压;若使用电流输出模式,则需移除这些电阻。电压和电流输出模式都支持多种可编程输出范围。除了内部 1.21V 电压参考外,DAC53202 还可以使用 mikroBUS™ 电源轨作为外部参考电压。DAC53202 支持 Hi-Z 关断模式,在电源关闭条件下将其输出置于高阻态,保持输出通道的低泄漏电流,强制电压高达 1.25V。此外,它

还支持每个通道的独立比较器模式。比较器模式允许可编程滞后、锁存比较器、窗口比较器和故障转储到非易失性存储器 (NVM)。这些特性使 DAC53202 能够超越传统 DAC 的限制,实现无处理器操作。这些特性使 DAC53202 成为电压边际和缩放应用、偏置和校准的直流设定点以及波形生成(预定义的正弦、余弦、三角形和锯齿波)的理想选择。DAC 14 Click 允许使用 I2C 和 SPI 接口,I2C 的最大频率为 1MHz,SPI 的最大频率为 50MHz。接口选择通过将标记为 COMM SEL 的 SMD 跳线置于适当位置进行。请注意,所有跳线必须在同一侧,否则 Click board™ 可

能无响应。它还允许通过将 SMD 跳线 ADDR SEL 置于适当位置来选择其 I2C 地址的四个最低有效位,为用户提供四个地址的选择。DAC53202 还具有一个附加的通用 GP 引脚,连接到 mikroBUS™ 插座的 INT 引脚,配置为多个中断功能。此 Click board™ 可以在 3.3V 或 5V 逻辑电压水平下运行,通过 VCC SEL 跳线选择。这样,3.3V 和 5V 的 MCU 都可以正确使用通信。此外,该 Click board™ 配备了包含易于使用的函数和示例代码的库,可作为进一步开发的参考。

DAC 14 Click hardware overview image

功能概述

开发板

Curiosity PIC32 MZ EF 开发板是一个完全集成的 32 位开发平台,特点是高性能的 PIC32MZ EF 系列(PIC32MZ2048EFM),该系列具有 2MB Flash、512KB RAM、集成的浮点单元(FPU)、加密加速器和出色的连接选项。它包括一个集成的程序员和调试器,无需额外硬件。用户可以通过 MIKROE

mikroBUS™ Click™ 适配器板扩展功能,通过 Microchip PHY 女儿板添加以太网连接功能,使用 Microchip 扩展板添加 WiFi 连接能力,并通过 Microchip 音频女儿板添加音频输入和输出功能。这些板完全集成到 PIC32 强大的软件框架 MPLAB Harmony 中,该框架提供了一个灵活且模块化的接口

来应用开发、一套丰富的互操作软件堆栈(TCP-IP、USB)和易于使用的功能。Curiosity PIC32 MZ EF 开发板提供了扩展能力,使其成为连接性、物联网和通用应用中快速原型设计的绝佳选择。

Curiosity PIC32MZ EF double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
RPD4
CS
SPI Clock
RPD1
SCK
SPI Data OUT
RPD14
MISO
SPI Data IN
RPD3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
General Purpose I/O
RF13
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RPA14
SCL
I2C Data
RPA15
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

DAC 14 Click Schematic schematic

一步一步来

项目组装

Curiosity PIC32MZ EF front image hardware assembly

从选择您的开发板和Click板™开始。以Curiosity PIC32 MZ EF作为您的开发板开始。

Curiosity PIC32MZ EF front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly

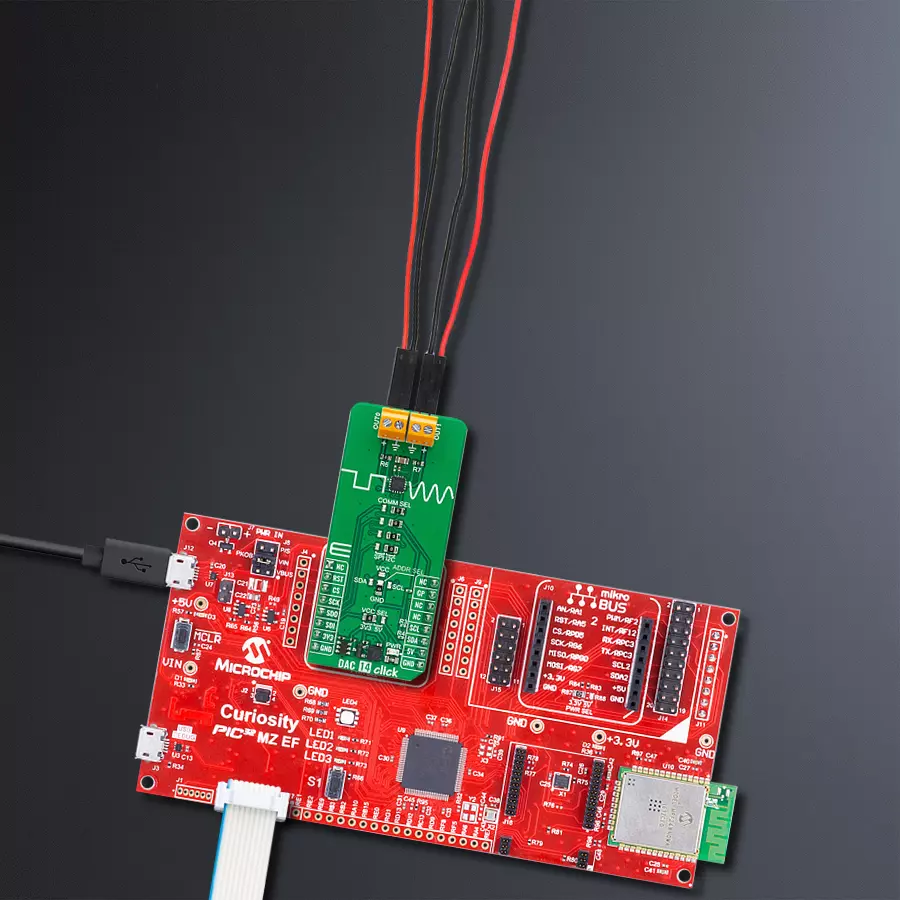

Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Curiosity PIC32 MZ EF MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 DAC 14 Click 驱动程序的 API。

关键功能:

  • dac14_set_dac_data - 此功能设置所选 DAC 通道的原始 DAC 数据

  • dac14_start_function_gen - 此功能启动所选 DAC 通道的函数发生器

  • dac14_config_function_gen - 此功能配置所选 DAC 通道的函数发生器

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief DAC 14 Click example
 *
 * # Description
 * This example demonstrates the use of DAC 14 Click board by changing the voltage level
 * on the OUT0 as well as the waveform signals from a function generator on the OUT1.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration.
 *
 * ## Application Task
 * Changes the voltage level on the OUT0 as well as the waveform signals from a function
 * generator on the OUT1 every 3 seconds. The state of both outputs will be displayed
 * on the USB UART.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "dac14.h"

static dac14_t dac14;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    dac14_cfg_t dac14_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    dac14_cfg_setup( &dac14_cfg );
    DAC14_MAP_MIKROBUS( dac14_cfg, MIKROBUS_1 );
    err_t init_flag = dac14_init( &dac14, &dac14_cfg );
    if ( ( I2C_MASTER_ERROR == init_flag ) || ( SPI_MASTER_ERROR == init_flag ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( DAC14_ERROR == dac14_default_cfg ( &dac14 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    static uint16_t dac = 0;
    static uint8_t waveform = DAC14_WAVEFORM_TRIANGULAR;
    if ( DAC14_OK == dac14_set_dac_data ( &dac14, DAC14_SEL_DAC_0, dac ) )
    {
        log_printf( &logger, "\r\n OUT0: %u -> %.2f V\r\n",
                    dac, ( float ) dac * DAC14_VDD_3V3 / DAC14_DAC_DATA_MAX );
        dac += 100;
        if ( dac > DAC14_DAC_DATA_MAX )
        {
            dac = DAC14_DAC_DATA_MIN;
        }
    }
    err_t error_flag = dac14_stop_function_gen ( &dac14, DAC14_SEL_DAC_1 );
    error_flag |= dac14_config_function_gen ( &dac14, DAC14_SEL_DAC_1, waveform,
                                              DAC14_CODE_STEP_32_LSB, DAC14_SLEW_RATE_4_US );
    error_flag |= dac14_start_function_gen ( &dac14, DAC14_SEL_DAC_1 );
    if ( DAC14_OK == error_flag )
    {
        log_printf( &logger, " OUT1: " );
        switch ( waveform )
        {
            case DAC14_WAVEFORM_TRIANGULAR:
            {
                log_printf( &logger, "triangular wave at about 4kHz\r\n" );
                waveform = DAC14_WAVEFORM_SAWTOOTH;
                break;
            }
            case DAC14_WAVEFORM_SAWTOOTH:
            {
                log_printf( &logger, "sawtooth wave at about 7.8kHz\r\n" );
                waveform = DAC14_WAVEFORM_INV_SAWTOOTH;
                break;
            }
            case DAC14_WAVEFORM_INV_SAWTOOTH:
            {
                log_printf( &logger, "inverse sawtooth wave at about 7.8kHz\r\n" );
                waveform = DAC14_WAVEFORM_SINE;
                break;
            }
            case DAC14_WAVEFORM_SINE:
            {
                log_printf( &logger, "sine wave at about 10.7kHz\r\n" );
                waveform = DAC14_WAVEFORM_DISABLE;
                break;
            }
            case DAC14_WAVEFORM_DISABLE:
            {
                log_printf( &logger, "function generator disabled\r\n" );
                waveform = DAC14_WAVEFORM_TRIANGULAR;
                break;
            }
            default:
            {
                log_printf( &logger, "unknown state\r\n" );
                break;
            }
        }
    }
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
