使用DAC60508和PIC18F4620释放信号模拟端的美丽

跨越二进制鸿沟

DAC 12 Click with EasyPIC v8

已发布 6月 24, 2024

点击板

DAC 12 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F4620

将离散的数字值转换为连续的模拟电压,并实现准确的音频或视觉信号表示。

A

A

硬件概览

它是如何工作的?

DAC 12 Click基于DAC60508,这是一款来自德州仪器的低功耗电压输出8通道12位数字模拟转换器(DAC)。DAC60508中的每个输出通道都包括一个R-2R阶梯架构,后跟一个输出缓冲放大器。它还包括一个2.5V、5ppm/°C的内部参考电压,大多数应用中不需要外部精密参考电压,以及一个用户界面可选择的增益配置,提供全幅输出电压为1.25V、2.5V或5V。这个Click板通过一个灵活的串行接口与MCU通

信,该接口兼容许多微控制器和DSP控制器上使用的SPI类型接口,最大频率为50 MHz。输入数据以直接二进制格式写入到各个DAC数据寄存器中,在上电或复位事件后,所有DAC寄存器都设置为中间代码。写入到DAC数据寄存器的数据最初存储在DAC缓冲寄存器中。从DAC缓冲寄存器传输到活动DAC寄存器的数据可以立即配置为异步模式,或者通过同步模式中的LDAC触发器启动。一旦DAC活动寄存器

被更新,DAC输出就会更改为新值。当主机从DAC数据寄存器读取时,返回DAC缓冲寄存器中保存的值(不存储在DAC活动寄存器中)。这个Click板可以使用VCC SEL跳线选择3.3V或5V逻辑电压电平操作。这样,既支持3.3V又支持5V的MCU可以正确使用通信线路。此外,该Click板配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

DAC 12 Click top side image
DAC 12 Click bottom side image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18F4620

建筑

PIC

MCU 内存 (KB)

64

硅供应商

Microchip

引脚数

40

RAM (字节)

3968

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RC5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

DAC 12 Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly

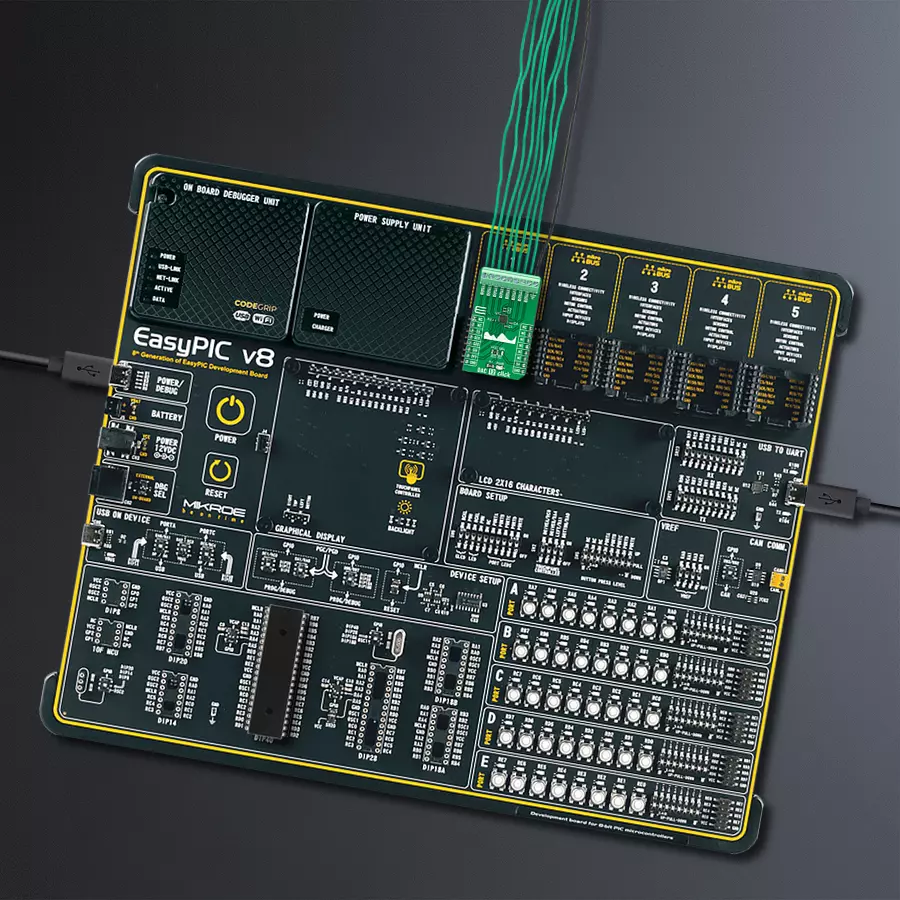

EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

该库包含 DAC 12 Click 驱动程序的 API。

关键功能:

  • dac12_soft_reset - 该函数执行软件复位命令

  • dac12_set_channel_value - 该函数将原始DAC值设置为特定通道的输出

  • dac12_set_channel_voltage - 该函数设置特定通道的输出电压

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief DAC12 Click example
 *
 * # Description
 * This example demonstrates the use of DAC 12 Click board by changing
 * the outputs voltage level every 2 seconds.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration.
 *
 * ## Application Task
 * Changes the output voltage of all channels every 2 seconds and logs the voltage value on the USB UART.
 * It will go through the entire voltage range taking into account the number of steps which is defined below.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "dac12.h"

#define NUMBER_OF_STEPS    20  // The number of steps by which the entire voltage range will be divided.

static dac12_t dac12;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    dac12_cfg_t dac12_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    dac12_cfg_setup( &dac12_cfg );
    DAC12_MAP_MIKROBUS( dac12_cfg, MIKROBUS_1 );
    if ( SPI_MASTER_ERROR == dac12_init( &dac12, &dac12_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }
    DAC12_SET_DATA_SAMPLE_EDGE;

    if ( DAC12_ERROR == dac12_default_cfg ( &dac12 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float step = DAC12_INTERNAL_VREF / NUMBER_OF_STEPS;
    float output_voltage = step;
    for ( uint8_t cnt = 0; cnt < NUMBER_OF_STEPS; cnt++ )
    {
        if ( DAC12_OK == dac12_set_channel_voltage ( &dac12, DAC12_SELECT_CHANNEL_ALL, output_voltage ) )
        {
            log_printf( &logger, " All channels output voltage set to %.3f V\r\n", output_voltage );
            output_voltage += step;
            Delay_ms ( 1000 );
            Delay_ms ( 1000 );
        }
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
