硬件概览
它是如何工作的?
DAC 3 Click基于Microchip的MCP4726,这是一款带EEPROM的12位电压输出数模转换器。MCP4726采用电阻梯形结构,将模拟输出提供在VOUT螺钉端子上。在这个Click board™中,VOUT的摆幅从约0V到约VCC电压,即3.3V和5V。电阻梯形DAC从软件可选的电压参考源驱动。参考电压可以在VCC和由MCP1541提供的4.096V之间选择,通过REF SEL跳线进行选择。默认情况下,
此跳线上的VCC被选择,并且取决于PWR SEL跳线上的电压选择,默认设置为3.3V。为了与主机MCU通信,DAC 3 Click使用mikroBUS™插座上的I2C接口,支持标准(100KHz)、快速(400KHz)或高速(3.4MHz)模式。16位数据通过I2C接口发送到DAC。此接口还用于存储DAC寄存器和设备配置位的所需上电复位(POR)/断电复位(BOR)值。在操作过程中,内部
POR/BOR电路监视电源电压(VCC),并确保在系统上电和下电事件中正确地进行设备启动序列。这个 Click board™ 可以通过 PWR SEL 跳线选择 3.3V 或 5V 逻辑电压电平运行。这样,既能使用 3.3V 也能使用 5V 逻辑电平的 MCU 可以正确地使用通信线路。此外,这个 Click board™ 配备了一个包含易于使用的功能和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能
Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大
提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
256
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
40960
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

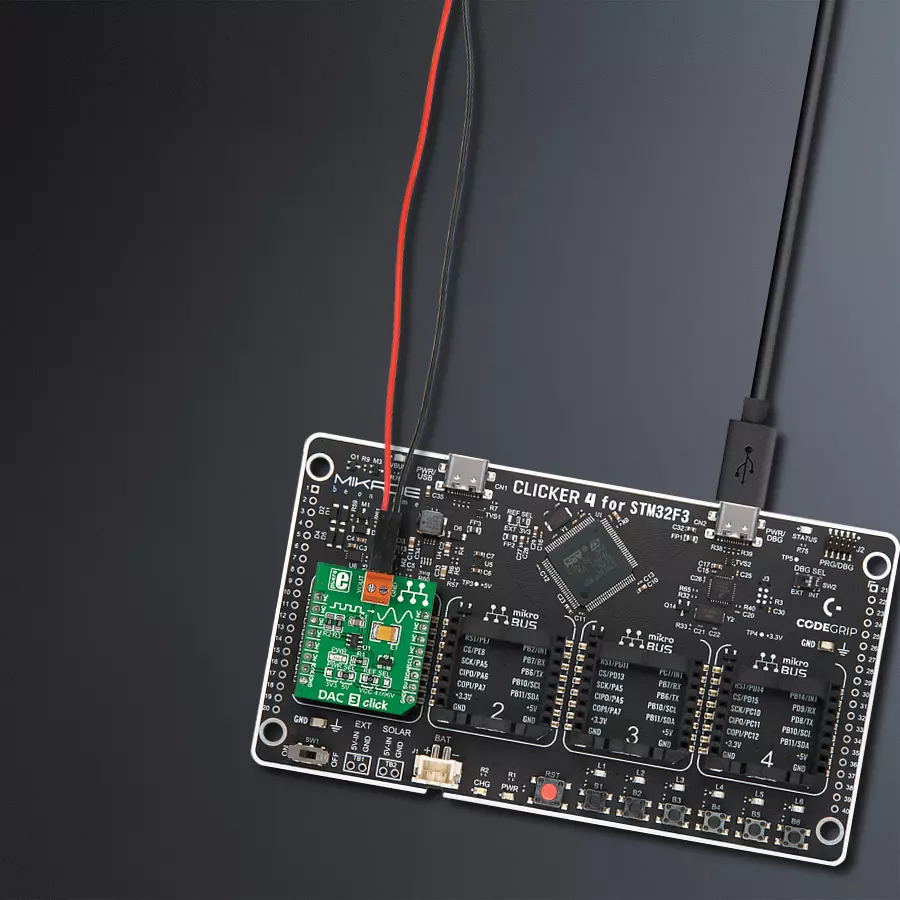

项目组装
软件支持
库描述
该库包含DAC 3 Click驱动程序的API。
关键函数:
dac3_write_all_mem- 配置Click模块的函数。dac3_send_command- 使用SPI通信向Click模块发送命令的函数。dac3_set_out_voltage- 设置Click模块终端上的输出电压的函数。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief DAC3 Click example
*
* # Description
* This example showcases how to initialize, configure and use the DAC 3 Click module. The Click
* performs digital to analog conversion and the output voltage can be read on the output termi-
* nal using a multimeter. An oscilloscope is required to read the analog signal.
*
* The demo application is composed of two sections :
*
* ## Application Init
* This function configures and initializes the Click and logger modules. The write_all_mem(...)
* function configures DAC settings.
*
* ## Application Task
* This function resets and wakes up the Click module and then changes the output voltage on the
* output terminal a few times in a loop with a 5 second delay. It does so every 1 second.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "dac3.h"
// ------------------------------------------------------------------ VARIABLES
static dac3_t dac3;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( )
{
log_cfg_t log_cfg;
dac3_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
dac3_cfg_setup( &cfg );
DAC3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
dac3_init( &dac3, &cfg );
dac3.dac_cfg.vrl = 0;
dac3.dac_cfg.power = 0;
dac3.dac_cfg.gain = 0;
dac3_write_all_mem( &dac3, 0 );
Delay_100ms( );
}
void application_task ( )
{
uint8_t cnt;
uint32_t output_value;
output_value = 500;
dac3_send_command( &dac3, DAC3_RESET );
Delay_100ms( );
dac3_send_command( &dac3, DAC3_WAKE_UP );
Delay_100ms( );
for ( cnt = 1; cnt < 9; cnt ++ )
{
dac3_set_out_voltage( &dac3, output_value * cnt );
log_printf( &logger, " .current DAC value: %d\r\n", output_value * cnt );
log_printf( &logger, " .output voltage: %d mV\r\n", ( ( output_value * cnt ) * 79 ) / 64 );
log_printf( &logger, "-------------------------------\r\n" );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
log_printf( &logger, "###############################\r\n" );
Delay_1sec( );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
