捕获精确的运动和振动数据以用于机器学习应用
A
A
硬件概览
它是如何工作的?
ML Vibro Sens Click 是一款基于 FXLS8974CF 的机器学习训练工具,这是一款由 NXP 提供的三轴低重力 12 位数字加速度计。该 Click board™ 专为需要精确运动感应的应用而设计,是在工业和 IoT 环境中测试和训练机器学习算法的绝佳选择。FXLS8974CF 提供超低功耗操作和高性能模式的多功能性,确保在各种场景中的高效使用。其集成的数字功能简化了数据采集并降低了系统功耗,同时其在扩展温度范围内的出色性能提高了在工业诊断、可穿戴技术和环境监测等苛刻应用中的可靠性。该 Click board™ 集成了两个直流电机,用于模拟机器学习的振动刺激:平衡电机和非平衡电机。平衡电机产生稳定的“标准”振动,作为 ML 模型在“健康”状态下训练的基准信号。而非平衡电机可提供可定制的振动信号,从低强度到特定频率的振动信号范围不等。非平衡电机通过支持 PWM 或
PDM 输入的 UNB 信号供电,支持对振动特性的精确调制。由于其强度,建议对非平衡电机使用低频、低占空比的 PWM 信号进行受控振动刺激,而不是连续的供电信号。BAL 信号为平衡电机供电,为基准训练保持稳定的振动环境。这两个电机均来自 IND-YZ0412J 系列,以其高频振动能力而著称。该板上有橙色的 BALANCED 和 UNBALANCED LED 指示灯,分别在对应电机活动时点亮,以直观显示电机的状态。FXLS8974CF 加速度计是 ML Vibro Sens Click 的核心组件,为三轴(X、Y、Z)上的精确运动和振动测量提供了基础,支持机器学习算法的训练。它从平衡电机和非平衡电机中捕获详细数据,从而区分“健康”基线状态和异常条件。通过其可定制的灵敏度,该传感器支持高性能和低功耗模式,确保满足各种应用需求。FXLS8974CF 通过标准 2 线 I2C 接口
与主 MCU 通信,支持高达 1MHz 的时钟频率。其 I2C 地址可通过板载 ADDR SEL 跳线配置,从而在多传感器设置中提供灵活性。此外,BT MODE 跳线允许用户选择两种不同的操作模式,以定制板的功能。除了通信接口引脚外,板还使用了 INT 引脚,其行为取决于 BT MODE 跳线的设置。在默认模式(位置 0)下,INT 引脚充当可编程中断输出,允许加速度计直接向主 MCU 信号特定事件(例如运动检测或阈值超出)。而在运动检测模式(位置 1)下,INT 引脚充当多功能 I/O,使主 MCU 能够配置运动检测阈值或激活由检测到的运动触发的自定义响应。此 Click board™ 只能在 3.3V 逻辑电压电平下工作。在使用不同逻辑电平的 MCU 之前,必须执行适当的逻辑电压电平转换。此外,该板配备了一个库,包含易于使用的功能和示例代码,可用作进一步开发的参考。
功能概述
开发板

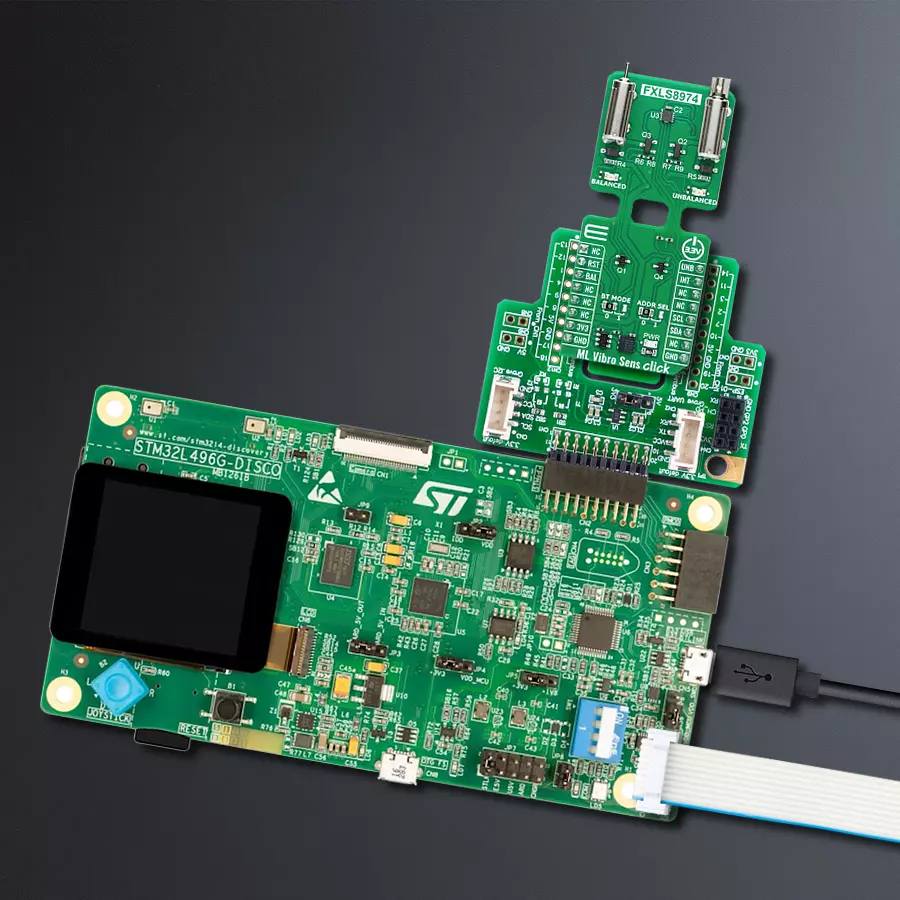

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成
了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调
试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
1024
硅供应商
STMicroelectronics
引脚数
169
RAM (字节)
327680
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
软件支持
库描述
该库包含 ML Vibro Sens Click 驱动程序的 API。
关键功能:
mlvibrosens_get_int_pin- 此函数返回中断引脚的逻辑状态。mlvibrosens_get_data- 此函数以重力加速度(g)读取 X、Y 和 Z 轴的加速度数据,并以摄氏度(°C)读取温度数据。mlvibrosens_set_vibro_state- 此函数设置振动电机的工作状态。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief ML Vibro Sens Click example
*
* # Description
* This example demonstrates the use of the ML Vibro Sens Click board by capturing and logging
* acceleration data on the X, Y, and Z axes, along with temperature readings. The data is output
* over USB UART and can be visualized in real-time using tools like SerialPlot. Additionally,
* the vibro motor state changes periodically, cycling through different vibration states for
* added feedback.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the communication interface and configures the ML Vibro Sens Click board
* with default settings. This setup enables an interrupt on the INT pin when data is ready,
* sets the acceleration sensitivity to a +/-4G range, and sets the output data rate to 100 Hz.
*
* ## Application Task
* Monitors the data-ready interrupt, retrieves acceleration and temperature data when available,
* and logs it over USB UART in the format X;Y;Z;TEMP. After every 1000 data readings, the
* vibro motor state cycles through predefined states to demonstrate the motor's functionality.
*
* @note
* We recommend using the SerialPlot tool for data visualization. The temperature measurements
* should be visualized independently. The data format for plotter is as follows: X;Y;Z;TEMP;
*
* @author Stefan Filipovic
*
*/
#include "board.h"
#include "log.h"
#include "mlvibrosens.h"
static mlvibrosens_t mlvibrosens;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
mlvibrosens_cfg_t mlvibrosens_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
mlvibrosens_cfg_setup( &mlvibrosens_cfg );
MLVIBROSENS_MAP_MIKROBUS( mlvibrosens_cfg, MIKROBUS_1 );
if ( I2C_MASTER_ERROR == mlvibrosens_init( &mlvibrosens, &mlvibrosens_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
if ( MLVIBROSENS_ERROR == mlvibrosens_default_cfg ( &mlvibrosens ) )
{
log_error( &logger, " Default configuration." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
static uint8_t vibro_state = MLVIBROSENS_VIBRO_STATE_IDLE;
static uint16_t result_num = 0;
static mlvibrosens_data_t accel_data;
// Wait for a data ready interrupt
while ( mlvibrosens_get_int_pin ( &mlvibrosens ) );
if ( MLVIBROSENS_OK == mlvibrosens_get_data ( &mlvibrosens, &accel_data ) )
{
log_printf ( &logger, "%f;%f;%f;%d;\r\n", accel_data.x, accel_data.y,
accel_data.z, accel_data.temperature );
}
if ( ++result_num > 1000 )
{
result_num = 0;
if ( ++vibro_state > MLVIBROSENS_VIBRO_STATE_BOTH )
{
vibro_state = MLVIBROSENS_VIBRO_STATE_IDLE;
}
mlvibrosens_set_vibro_state ( &mlvibrosens, vibro_state );
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
