使用 MXC6655XA 和 PIC18F57Q43 测量三轴加速度

物体的倾斜和振动

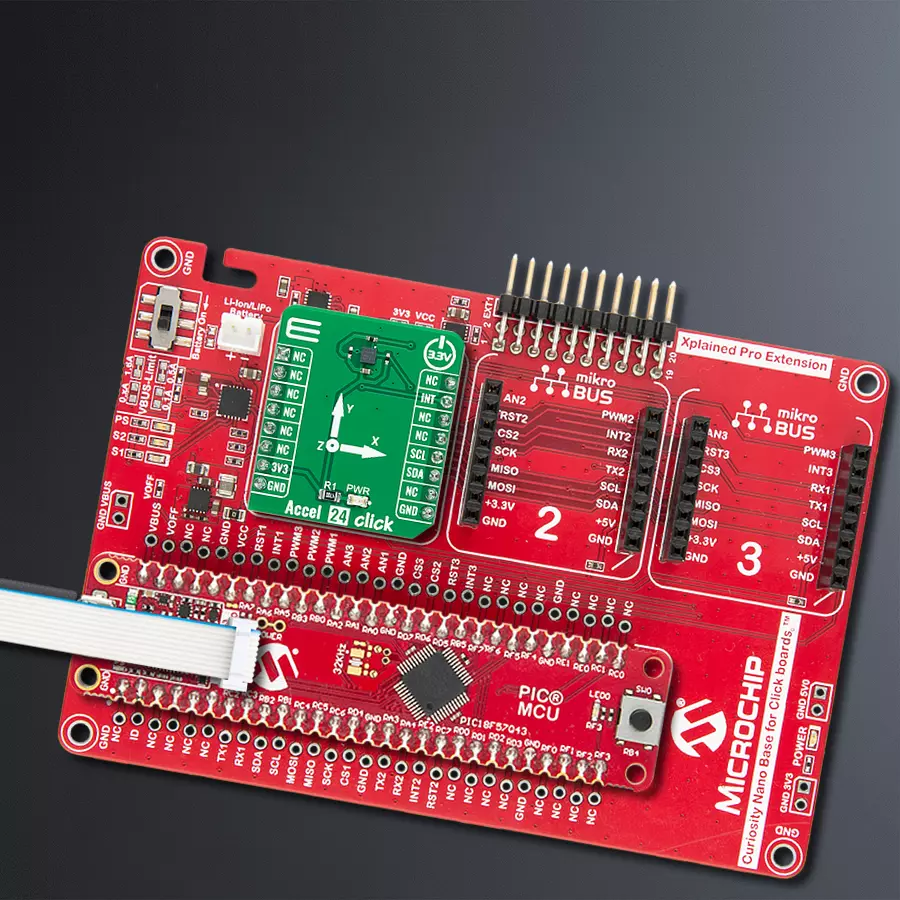

Accel 24 Click with Curiosity Nano with PIC18F57Q43

已发布 6月 25, 2024

点击板

Accel 24 Click

开发板

Curiosity Nano with PIC18F57Q43

编译器

NECTO Studio

微控制器单元

PIC18F57Q43

对各种应用进行振动或冲击的精确测量。

A

A

硬件概览

它是如何工作的?

Accel 24 Click基于MEMSIC的MXC6655XA数字三轴加速度计,具有高度可靠性。MXC6655XA具有可编程的加速度范围,可根据MEMSIC专有的热技术进行配置,范围为±2g、±4g或±8g,采用0.18μm标准CMOS工艺制造。它不含有动态传感器部件,消除了场可靠性和重复性问题;没有可测量的共振(抗振动性),粘滞力或可检测的滞后存在。MXC6655XA还消除了通常在基于球的方

向传感器中听到的“点击”声音。MEMS结构大于200,000g。该传感器提供具有低0g偏移和高准确度的温度信号的X/Y/Z轴加速度信号。此外,它还可以检测六个方向位置、X/Y震动和震动方向。Accel 24 Click使用标准的I2C 2-Wire接口与MCU通信,以读取数据和配置设置,可在标准或快速操作模式下运行。加速度信号以12位输出分辨率提供。除通信引脚外,该板还具有一个额外的中断引脚,通过

INT引脚路由到mikroBUS™插座,用于方向和X/Y震动检测。MXC6655XA允许用户置于通过I2C接口启用的省电模式中。该Click board™只能使用3.3V逻辑电压电平运行。在使用具有不同逻辑电平的MCU之前,板必须执行适当的逻辑电压电平转换。然而,该Click board™配备了包含函数和示例代码的库,可供进一步开发时参考。

Accel 24 Click top side image
Accel 24 Click bottom side image

功能概述

开发板

PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无

缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由

 MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。

PIC18F57Q43 Curiosity Nano double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

128

硅供应商

Microchip

引脚数

48

RAM (字节)

8196

你完善了我!

配件

Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。

Curiosity Nano Base for Click boards accessories 1 image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PA6
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB2
SCL
I2C Data
PB1
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Accel 24 Click Schematic schematic

一步一步来

项目组装

Curiosity Nano Base for Click boards front image hardware assembly

从选择您的开发板和Click板™开始。以Curiosity Nano with PIC18F57Q43作为您的开发板开始。

Curiosity Nano Base for Click boards front image hardware assembly
Charger 27 Click front image hardware assembly
PIC18F47Q10 Curiosity Nano front image hardware assembly
Prog-cut hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC18F57Q43 Curiosity MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Accel 24 Click 驱动程序的 API。

关键功能:

  • accel24_get_int_pin - 函数返回INT引脚的逻辑状态。

  • accel24_read_data - 函数检查数据准备位,清除它,然后读取加速度计(X、Y、Z)和温度测量值。

  • accel24_set_full_scale_range - 函数设置全幅范围的分辨率。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Accel 24 Click example
 *
 * # Description
 * This example demonstrates the use of Accel 24 Click board by reading and displaying
 * accel data (X, Y, and Z axis) as well as temperature measurements on the USB UART.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration.
 *
 * ## Application Task
 * Reads and displays the accel data (X, Y, and Z axis) as well as temperature measurements
 * on the USB UART every 100ms approximately.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "accel24.h"

static accel24_t accel24;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    accel24_cfg_t accel24_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    accel24_cfg_setup( &accel24_cfg );
    ACCEL24_MAP_MIKROBUS( accel24_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == accel24_init( &accel24, &accel24_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( ACCEL24_ERROR == accel24_default_cfg ( &accel24 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    accel24_data_t meas_data;
    // Wait for data ready indication
    while ( accel24_get_int_pin ( &accel24 ) );

    if ( ACCEL24_OK == accel24_read_data ( &accel24, &meas_data ) )
    {
        log_printf( &logger, " X: %.3f g\r\n", meas_data.x );
        log_printf( &logger, " Y: %.3f g\r\n", meas_data.y );
        log_printf( &logger, " Z: %.3f g\r\n", meas_data.z );
        log_printf( &logger, " Temperature: %.2f degC\r\n", meas_data.temperature );
    }
    Delay_ms ( 100 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
