使用LS7366R和STM32F302VC实现精确可靠的RPM和速度测量数据

自信计数:您的正交计数器解决方案

Counter Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

Counter Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

体验一种先进的四象限计数器,旨在通过准确的运动测量提升您的设计水平。

A

A

硬件概览

它是如何工作的?

Counter Click基于LSI计算机系统的LS7366R,这是一个带有串行接口的32位正交计数器。它是一个CMOS计数器,具有直接接口,用于从增量编码器获取正交时钟。它还与增量编码器的索引信号进行接口,以执行各种标记功能。该计数器可以配置为1、2、3或4字节计数器。它还可以编程为在几种计数模式下工作,例如Modulo-N、非循环、范围限制或自由运行模式。这个Click板™具有一个2x5引脚排(2.54mm间距),用于接口LS7366R的输入、VCC和一些GND,基本

上是Click板™本身的电源引脚。VCC和GND引脚可以为正交增量 编码器供电。这个标头还包括ENCA和ENCB,即LS7366R的输入A和B引脚,直接将增量编码器的正交时钟输出应用于它们,并且索引(ENCI)引脚,这是由增量编码器的索引输出直接驱动的可编程输入。LS7366R使用标准的4线SPI串行接口通过mikroBUS™插座与主机MCU进行通信。当EN输入处于高逻辑状态时,计数器被启用;否则,它以低逻辑电平被禁用。此外,这个Click板™还具有通过INT引脚的中断功

能,可以通过LF和DF焊接跳线来配置使用LFLAG或DFLAG,DFLAG默认设置。这样,用户可以选择LFLAG,即开漏锁定输出,或DFLAG,即瞬态推挽输出,从而使用这些输出来标志Carry、Borrow、Compare和Index发生。这个Click板™可以通过PWR SEL跳线选择3.3V或5V逻辑电压电平进行操作。这样,3.3V和5V兼容的MCU都可以正确地使用通信线。此外,这个Click板™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

Counter Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Count Enable
PC15
RST
SPI Chip Select
PA4
CS
SPI Clock
PA5
SCK
SPI Data OUT
PA6
MISO
SPI Data IN
PA7
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Counter Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

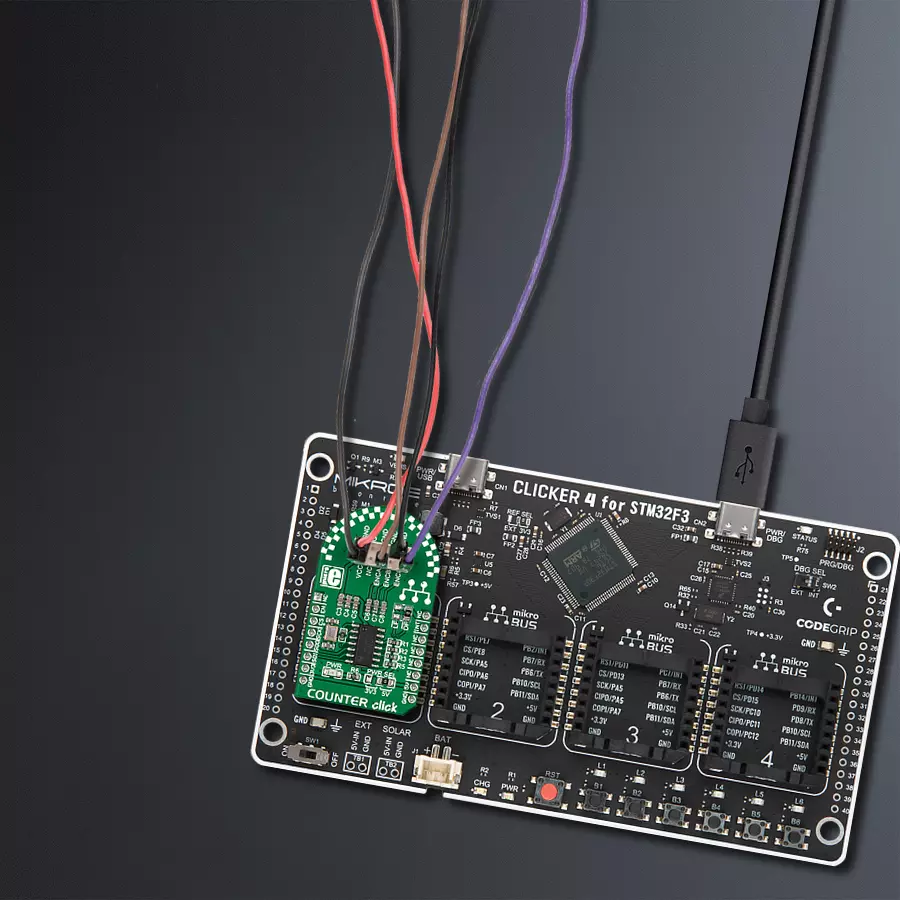

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。
