使用EC12D1564402和PIC18F57Q43踏上用户界面增强的创意之旅

为您的电子设计带来精确性和视觉吸引力

ROTARY O Click with Curiosity Nano with PIC18F57Q43

已发布 6月 24, 2024

点击板

ROTARY O Click

开发板

Curiosity Nano with PIC18F57Q43

编译器

NECTO Studio

微控制器单元

PIC18F57Q43

揭开这款紧凑型附加板的神奇之处,它结合了旋转输入控制和动态LED照明,为用户带来引人入胜的体验。

A

A

硬件概览

它是如何工作的?

Rotary O Click 基于德州仪器的两个74HC595 SPI可配置8位移位寄存器。结合高品质的旋转编码器EC12D1564402,您可以在设计中添加一个精确的输入旋钮。EC12D1564402增量式旋转编码器周围环绕着16个橙色LED灯,单次旋转被划分为15个离散步骤(与电位器不同,旋转编码器可以连续旋转)。这个Click board™是构建各种需要精确输入的人机界面(HMI)应用的理想解决方案,同时也能为任何应用增添一些有趣的视觉效果。如前所述,这个Click board™使用的是ALPS的

EC12D1564402,一个带有按键的15脉冲增量旋转编码器。这种编码器具有独特的机械规格(其内部开关的去抖时间降至2ms)并且可以承受多达30,000次的切换周期。支持的去抖电路允许在触发输出之前接触稳定。74HC595通过标准的SPI接口控制围绕编码器的环状LED,最大频率为5MHz。旋转编码器时,它在两个mikroBUS™线路上输出A和B信号(相互失相),即mikroBUS™插座的AN和PWM引脚,以及通过mikroBUS™插座的中断线输出的按键接触。74HC595还具有通过RST

 mikroBUS™线使用的复位功能。最后,Rotary O Click使用了Diodes Incorporated的74LVC1T45,这是一个单比特双电源电平转换收发器,具有三态输出,用于旋转编码器电压逻辑转换。这个Click board™可以通过PWR SEL跳线选择使用3.3V或5V逻辑电压水平,从而适用于3.3V和5V兼容的MCU。此外,这个Click board™还配备了一个包含易于使用的函数和示例代码的库,可作为进一步开发的参考。

ROTARY O Click top side image
ROTARY O Click bottom side image

功能概述

开发板

PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无

缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由

 MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。

PIC18F57Q43 Curiosity Nano double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

128

硅供应商

Microchip

引脚数

48

RAM (字节)

8196

你完善了我!

配件

Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。

Curiosity Nano Base for Click boards accessories 1 image

使用的MCU引脚

mikroBUS™映射器

Encoder Output B
PA0
AN
Reset
PA7
RST
SPI Chip Select
PD4
CS
SPI Clock
PC6
SCK
SPI Data OUT
PC5
MISO
SPI Data IN
PC4
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Encoder Output A
PB0
PWM
Knob Detection
PA6
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

ROTARY O Click Schematic schematic

一步一步来

项目组装

Curiosity Nano Base for Click boards front image hardware assembly

从选择您的开发板和Click板™开始。以Curiosity Nano with PIC18F57Q43作为您的开发板开始。

Curiosity Nano Base for Click boards front image hardware assembly
Charger 27 Click front image hardware assembly
PIC18F47Q10 Curiosity Nano front image hardware assembly
Prog-cut hardware assembly
Charger 27 Click complete accessories setup image hardware assembly

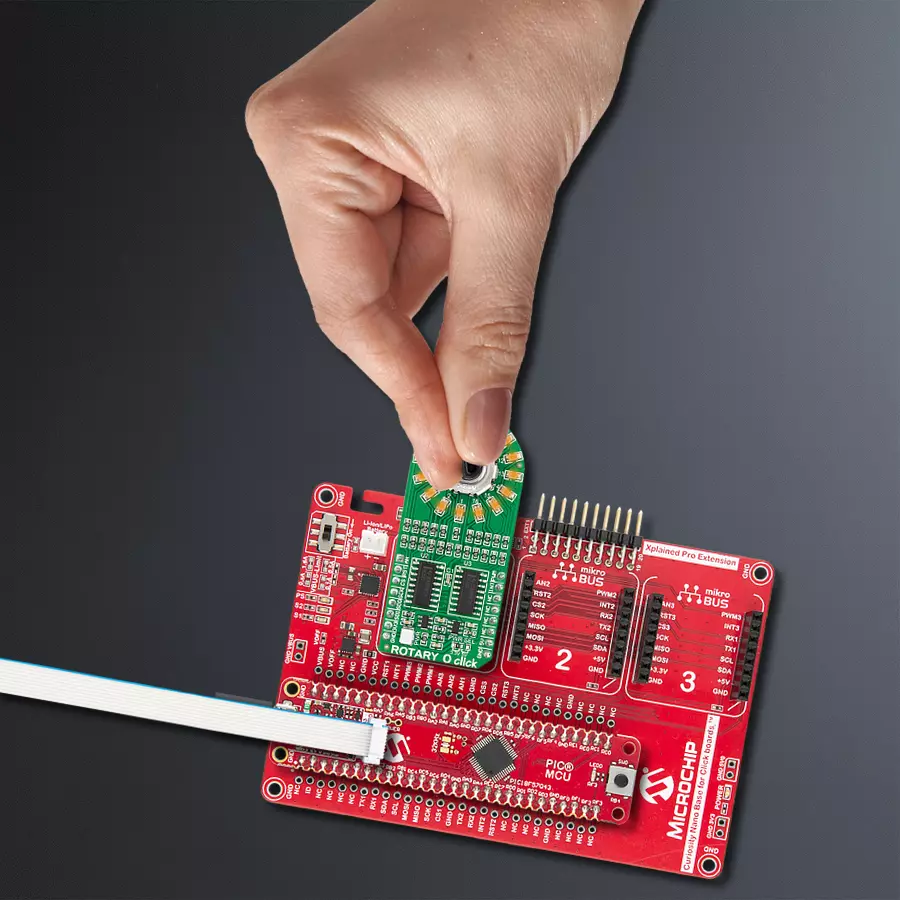

Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC18F57Q43 Curiosity MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了ROTARY O Click驱动程序的API。

关键函数:

  • rotaryo_generic_transfer - ROTARY数据传输函数

  • rotaryo_turn_on_led_by_data - 根据数据打开LED的函数

  • rotaryo_turn_on_led_by_position - 根据位置打开LED的函数

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Rotary O Click example
 *
 * # Description
 * The demo application controls led on Click with rotory on board
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes SPI driver, set initial states,
 * set RST logic high and performs device configuration.
 *
 * ## Application Task
 * Show functionality of Rotary O Click, rotating and turn on/off led's,
 * using the SPI interface
 *
 * @note
 * In order to use all of the Clicks functionality, pull down INT pin.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "rotaryo.h"

static rotaryo_t rotaryo;
static log_t logger;

static uint8_t start_status;
static uint8_t old_state;
static uint8_t new_state;
static uint8_t old__rot_state;
static uint8_t new_rotate_state;
static uint8_t led_state;
static uint16_t led_data;

void application_init ( void ) {
    log_cfg_t log_cfg;  /**< Logger config object. */
    rotaryo_cfg_t rotaryo_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.

    rotaryo_cfg_setup( &rotaryo_cfg );
    ROTARYO_MAP_MIKROBUS( rotaryo_cfg, MIKROBUS_1 );
    err_t init_flag  = rotaryo_init( &rotaryo, &rotaryo_cfg );
    if ( init_flag == SPI_MASTER_ERROR ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    log_info( &logger, " Application Task " );

    led_data = 0x0001;
    old_state = 0;
    new_state = 1;
    old__rot_state = 0;
    new_rotate_state = 1;
}

void application_task ( void ) {
    rotaryo_turn_on_led_by_data( &rotaryo, led_data );

//     Push button
    if ( rotaryo_button_push( &rotaryo ) ) {
        new_state = 1;
        if ( new_state == 1 && old_state == 0 ) {
            old_state = 1;
            led_state = ( led_state + 1 ) % 5;
            if ( led_state == 4 ) {
                for ( old_state = 0; old_state < 17; old_state++ ) {
                    rotaryo_turn_on_led_by_data( &rotaryo, 0xAAAA );
                    Delay_ms ( 100 );
                    rotaryo_turn_on_led_by_data( &rotaryo, 0x5555 );
                    Delay_ms ( 100 );
                }

                for ( old_state = 0; old_state < 17; old_state++ ) {
                    rotaryo_turn_on_led_by_position( &rotaryo, old_state );
                    Delay_ms ( 100 );
                }

                led_state = 0;
                led_data = rotaryo_get_led_data( led_state );
            }
            else {
                led_data = rotaryo_get_led_data( led_state );
            }
        }
    }
    else {
        old_state = 0;
    }

//     Rotate Clockwise and CounterClockwise
    if ( rotaryo_get_eca_state( &rotaryo ) == rotaryo_get_ecb_state( &rotaryo ) ) {
        old__rot_state = 0;
        start_status = rotaryo_get_eca_state( &rotaryo ) && rotaryo_get_ecb_state( &rotaryo );
    }
    else {
        new_rotate_state = 1;
        if ( new_rotate_state != old__rot_state ) {
            old__rot_state = 1;
            if ( start_status != rotaryo_get_eca_state( &rotaryo ) ) {
                led_data = ( led_data << 1 ) | ( led_data >> 15 );
            }
            else {
                led_data = ( led_data >> 1 ) | ( led_data << 15 );
            }
        }
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
