初学者
10 分钟

使用RK1191110001和STM32F302VC提供可靠且精确的电压输出控制

确保即使是最微小的调整也能被精确数字化并反映在电压输出中

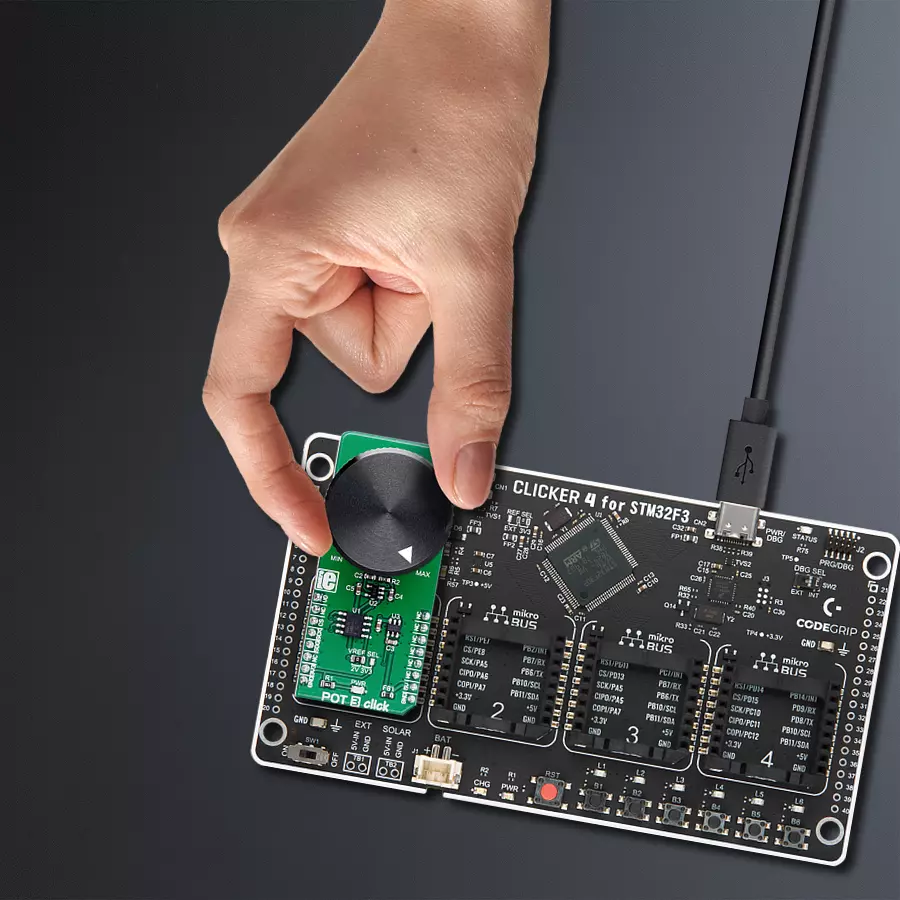

POT 3 Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

POT 3 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

将物理POT调整转换为精确的电压参考输出,适用于工业和业余爱好者设置中的敏感项目,在这些项目中,易用性和可靠性至关重要。

A

A

硬件概览

它是如何工作的?

POT 3 Click基于MCP1501,这是Microchip提供的精密电压参考IC,用于提供2.048V的电压。该电压被引至标有VREF SEL的小型SMD跳线。通过将跳线移动到2V位置,将2.048V应用到电位器的一端。否则,电位器将连接到mikroBUS™的3.3V电源轨。电位器的另一端连接到GND,允许选择从0V到VREF(从0到2.048V或从0到3.3V范围)的电压。可调电压可在mikroBUS™的AN引脚和MCP3201的+输入引脚上获得。电位器本身标有RK1191110001。这是来自Alps Alpine的高品质电位器。该公司以其在许多行业中使用的高品质电机

组件而闻名。电位器具有碳基电阻表面,电阻为10kΩ。它是一种单圈线性电位器,当处于中间位置时,电阻的50%被实现。其旋转旋钮不固定:电位器具有15mm的轴和与之匹配形状的旋钮,包含在Click board™的包装中。电位器的输出被馈送到OPA344的非反相输入端,这是来自德州仪器的轨到轨单电源运算放大器。这款运算放大器是这个设计的完美选择,因为它允许轨到轨运算,使用5V的单电源,并具有稳定的单位增益。OPA344用作缓冲器,提供恒定的输入和输出阻抗。没有缓冲器,可变阻抗会影响参考电压。参考电压IC可以提供少

于10mA的电流,超过2mA的输出电流会导致明显的电压下降。因此,OPA344确保电路的良好稳定性。这个Click board™的第二部分由MCP3201 IC组成,这是来自Microchip的众所周知的12位ADC。电位器的末端连接在GND和VREF之间,而来自游标的缓冲电压连接到MCP3201的IN+引脚。VREF也连接到MCP3201的参考电压输入引脚。这样,无论选择的VREF电压如何,始终使用ADC的整个范围。MCP3201的SPI线路已经引出到mikroBUS™上,以便MCU可以轻松读取值。

POT 3 Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

Analog Output
PC4
AN
NC
NC
RST
SPI Chip Select
PA4
CS
SPI Clock
PA5
SCK
SPI Data OUT
PA6
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

POT 3 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

软件支持

库描述

该库包含 这个库包含了POT 3 Click 驱动程序的 API。

关键函数:

  • pot3_read_adc - 该函数读取AD转换的结果。

  • pot3_read_avg_adc - 该函数读取AD转换的平均结果。

  • pot3_get_vout - 该函数返回计算为毫伏的VOUT值。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Pot3 Click example
 *
 * # Description
 * This application reads voltage value, calculates it to millivolts and then
 * logs it to the uart terminal.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes devices module.
 *
 * ## Application Task
 * Reads VOUT value calculated to millivolts with 2000 conversions
 * included in one measurement cycle.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "pot3.h"

// ------------------------------------------------------------------ VARIABLES

static pot3_t pot3;
static log_t logger;

static uint16_t voltage_mv;
static uint16_t voltage_old;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    pot3_cfg_t pot3_cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    pot3_cfg_setup( &pot3_cfg );
    POT3_MAP_MIKROBUS( pot3_cfg, MIKROBUS_1 );
    pot3_init( &pot3, &pot3_cfg );

	voltage_old = 0;
}

void application_task ( void )
{
	voltage_mv = pot3_get_vout( &pot3, POT3_VREF_2V, 2000);

	if (voltage_mv != voltage_old)
	{
		log_printf(&logger, " VOUT : %d mV\r\n", voltage_mv);
	}

	voltage_old = voltage_mv;
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
