中级
30 分钟

通过使用PT10MV11-103A2020-S和PIC32MZ2048EFH100轻松调整系统的每个方面

微调您的世界:体验微调电位器的精确度

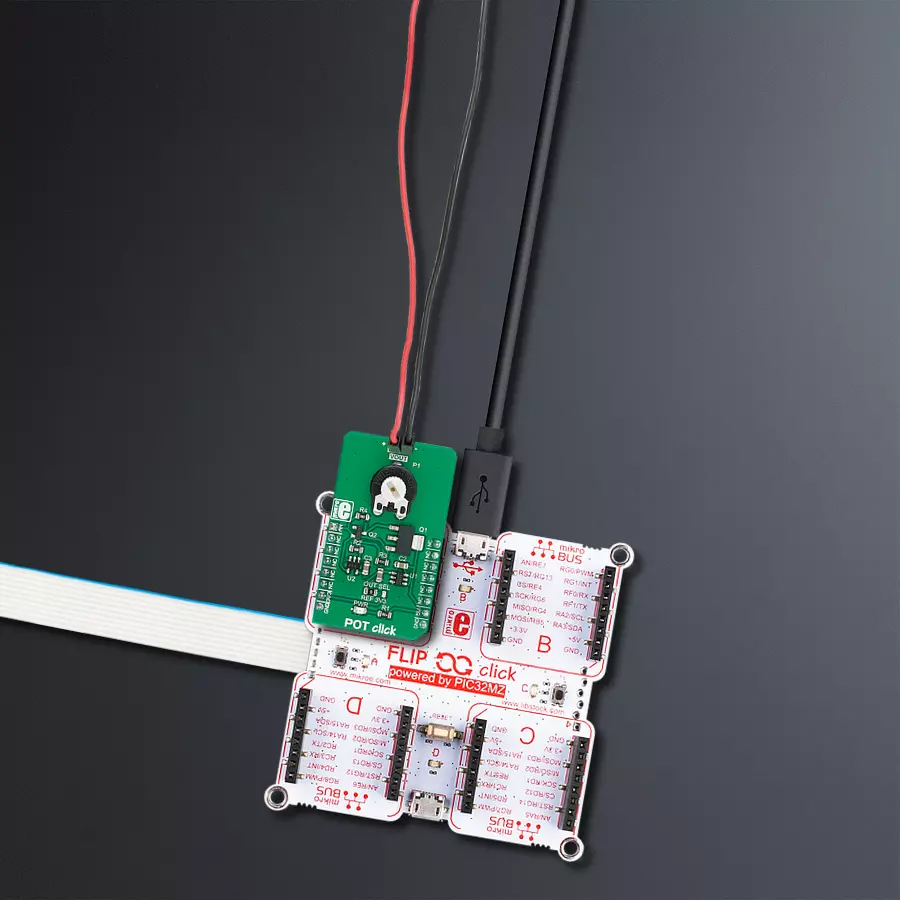

POT Click with Flip&Click PIC32MZ

已发布 6月 26, 2024

点击板

POT Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

我们致力于为您提供优化设备性能和精度的工具,而我们的微调电位器正是这一承诺的核心。

A

A

硬件概览

它是如何工作的?

POT Click基于Microchip的MCP1501,这是一款精密电压参考IC,用于提供2.048V的电压。该电压被引导到标记为OUT SEL的小型SMD跳线。通过将跳线移动到REF位置,2.048V将应用于电位器的一端。否则,电位器将连接到mikroBUS™的3.3V轨道。电位器的另一端连接到GND,允许选择0到2.048V范围(VREF)或0到3.3V范围的电压。可调电压可通过mikroBUS™的AN引脚和Click板™上边缘的1x2针头(标记为VOUT)获取。电位器本身标记为PT10MV11-103A2020-S,是Piher Sensing Systems生产的高质量电位器。该公司以其高质量电位器而闻名,广泛应用于各个行

业。电位器具有10 kΩ的碳基电阻表面,是单圈线性电位器,在中间位置时实现50%的电阻。它的直径为10mm。其旋钮未固定:电位器具有带平面表面的孔(六边形),可以插入与之匹配的小杆。这使得可以使用手指和其他精密工具(螺丝刀、六角钥匙等)进行操作。电位器的输出被馈送到德州仪器的OPA344轨到轨单电源运算放大器的非反向输入。该运算放大器是此设计的理想选择,因为它允许轨到轨操作,使用5V单电源,并具有稳定的单位增益。OPA344用作缓冲器,提供恒定的输入和输出阻抗。没有缓冲器,变化的阻抗会影响参考电压。参考电压可以提供不到10 mA的电流,输出电流

超过2 mA时会出现显著的电压下降。因此,OPA344确保电路的良好稳定性。此Click板™的电流输出受输出电路限制,该电路由两个BJT晶体管组成。当输出负载过大时,Q2晶体管的基极-发射极电阻上会出现电压下降,从而开始导通,减少反馈回路上的电压,以这种方式限制最大电流。Q1晶体管用于向输出负载提供足够的电流,防止缓冲器和电路的其余部分受损。因此,在短路情况下,这个晶体管将开始散热。它的尺寸设计能够承受输出上的短路。连接的负载可以汲取高达100mA的电流。

POT Click hardware overview image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

Analog Output
RB11
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

POT Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含POT Click驱动程序的 API。

关键功能:

  • pot_read_an_pin_value - 读取AN引脚AD转换结果的功能

  • pot_read_an_pin_voltage - 读取AN引脚AD转换结果并将其转换为相应电压水平的功能

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Pot Click example
 *
 * # Description
 * Click board with the accurate selectable reference voltage output.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Performs logger and Click initialization.
 *
 * ## Application Task
 * Reads and displays on the USB UART the voltage level measured from AN pin.
 *
 * \author Nemanja Medakovic
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "pot.h"

// ------------------------------------------------------------------ VARIABLES

static pot_t pot;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    pot_cfg_t pot_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    pot_cfg_setup( &pot_cfg );
    POT_MAP_MIKROBUS( pot_cfg, MIKROBUS_1 );
    if ( ADC_ERROR == pot_init( &pot, &pot_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float voltage = 0;
    if ( POT_OK == pot_read_an_pin_voltage ( &pot, &voltage ) )
    {
        log_printf( &logger, " AN Voltage : %.3f[V]\r\n\n", voltage );
        Delay_ms ( 1000 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END

额外支持
