使用PTA3043-2015CPB103和PIC18F47K40微调电路中的电阻或其他参数

掌握精度:用我们的机械滑动器重新定义控制

Slider Click with EasyPIC v8

已发布 6月 25, 2024

点击板

Slider Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F47K40

我们的机械滑动电位器配备了内置LED,可视化其位置,旨在革新控制方式,并提供平稳准确的方式调整各种参数,同时提供实时视觉反馈。

A

A

硬件概览

它是如何工作的?

Slider Click基于两个部分:第一个部分是滑块部分本身,滑动电位器的末端连接在GND和VCC之间,游标连接到MCP3551 IC上,这是Microchip的低功率、单通道22位增量∑-Δ ADC。滑块充当电压分压器,因此GND和游标位置之间的电压由滑块位置确定。然后将该电压应用于22位ADC转换器的输入引脚,并转换为数字值。MCP3551的SPI线路路由到mikroBUS™,以便MCU可以轻松读取值。这个Click板™的第二部分包括MAX6969,这是一

款来自Maxim Integrated的众所周知的16端口恒流LED驱动器,用于控制SMD LED。MAX6969 IC使用与ADC相同的SPI线路,但为了避免数据冲突,使用了不同的片选(CS)线路。虽然ADC使用路由到mikroBUS™的CS引脚的CS线路,但LED驱动器使用mikroBUS™的RST线作为片选输入。这允许独立地与两个IC一起工作。MAX6969输出使能(OE)引脚路由到mikroBUS™的AN引脚,通过将此引脚设置为高逻辑状态,可以轻松地完全关闭

MAX6969的输出级。如果让其悬空,该引脚将通过10K电阻被拉低到GND。输出LED电流是恒定的,并通过MAX6969的SET引脚上的电阻设置为约20mA。这个Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压电平操作。这样,既支持3.3V又支持5V的MCU都可以正确使用通信线路。此外,该Click板™配备有一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

Slider Click top side image
Slider Click bottom side image

功能概述

开发板

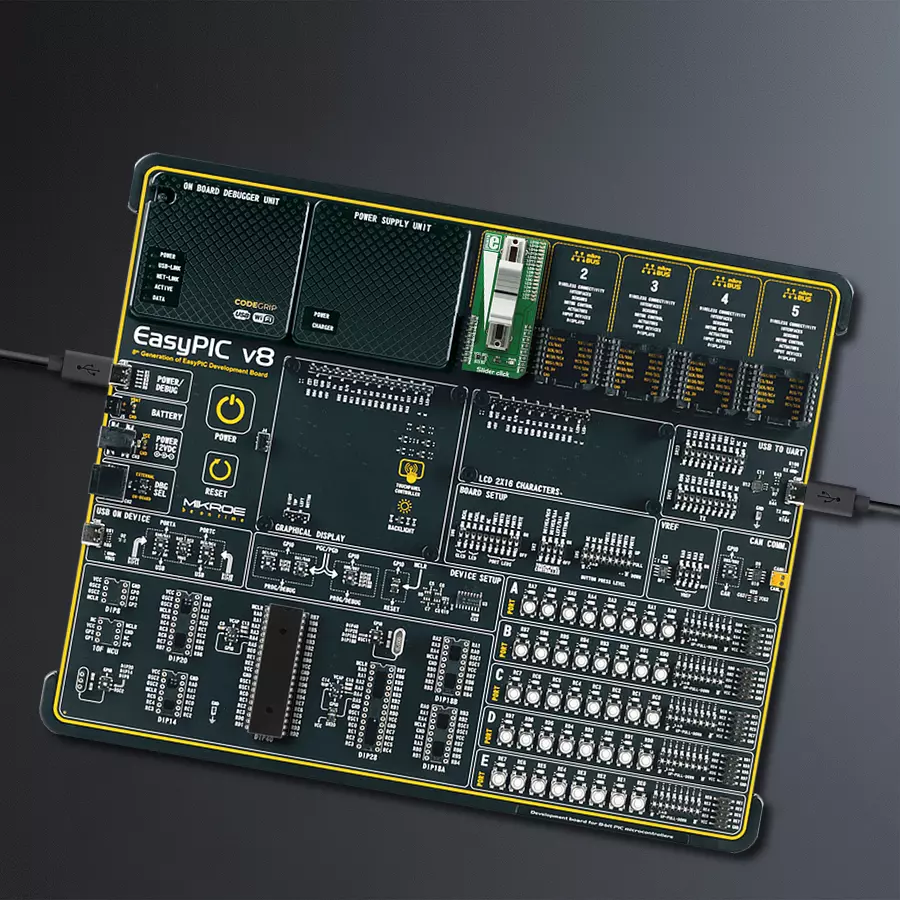

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18F47K40

建筑

PIC

MCU 内存 (KB)

128

硅供应商

Microchip

引脚数

40

RAM (字节)

3728

使用的MCU引脚

mikroBUS™映射器

LED Driver Output Enable
RA2
AN
LED Driver SPI Chip Select
RE1
RST
ADC SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RC5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Slider Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

这个库包含Slider Click驱动程序的API。

关键函数:

  • slider_read_adc_and_ready - 此函数调用slider_readADC函数,但首先检查ADC转换是否已完成

  • slider_enable_led_output - 此函数启用LED输出以在状态低时显示输出锁存器,并在状态高时禁用LED输出

  • slider_enable_output_laches - 此函数在状态高时启用输出锁存器以监视转换后的ADC值

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Slider Click example
 *
 * # Description
 * This example detect even the smallest move, faithfully capturing the smoothness of
 * the slider movement, while digitizing its position.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes Click driver
 *
 * ## Application Task
 * Converts analog input voltage (VCC), witch value depends on the slider position,
 * to digital output value, shows result of conversion on LED and logs result on USB UART.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "slider.h"

// ------------------------------------------------------------------ VARIABLES

static slider_t slider;
static log_t logger;

static float adc_value;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    slider_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    slider_cfg_setup( &cfg );
    SLIDER_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    slider_init( &slider, &cfg );
    Delay_ms ( 200 );

}

void application_task ( void )
{
    adc_value = slider_write_output( &slider );
    log_printf( &logger, "%.2f\r\n", adc_value );
    Delay_ms ( 100 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
