硬件概览
它是如何工作的?
DIGI POT 14 Click 基于 Texas Instruments 的 TPL0102,这是一款具有非易失性存储器的双通道数字电位器。它是一个两通道线性锥度数字电位器。每个电位器可以用作三端电位器或两端变阻器。当 TPL0102 断电时,它会将滑动端的最后值保存到 EEPROM 中,当电源恢复时,滑动端的位置会加载
到其初始位置。TPL0102 具有低于 100μs 的快速上电响应时间,支持单电源和双电源操作范围。DIGI POT 14 Click 使用标准的 2 线 I2C 接口与主 MCU 通信,并支持标准和快速模式,时钟频率高达 400kHz。I2C 地址可以通过 ADDR SEL 跳线设置,默认设置为 0。两个电位器的高、低和滑动端引脚都
连接到螺钉端子,分别标记为 A 和 B 端。这款 Click board™ 可以通过 VCC SEL 跳线选择使用 3.3V 或 5V 逻辑电压,从而使 3.3V 和 5V 的 MCU 都能正确使用通信线路。此外,这款 Click board™ 配备了包含易于使用功能的库和可以进一步开发的示例代码。
功能概述
开发板

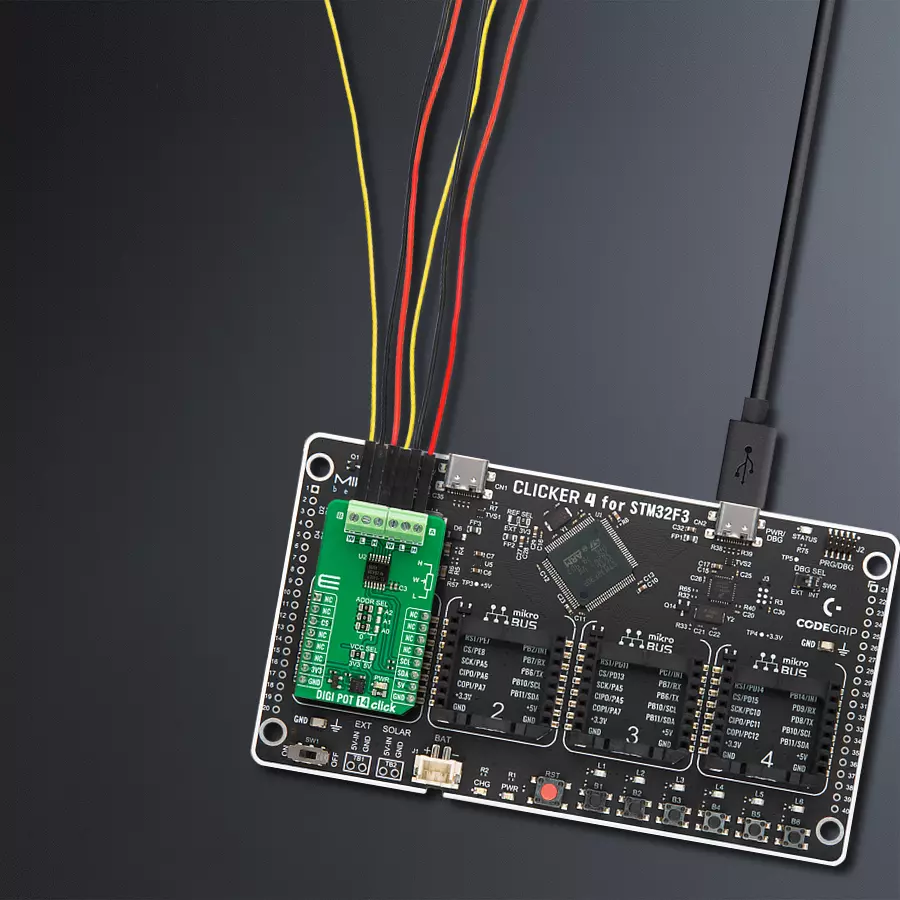

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能
Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大
提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
256
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
40960
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 DIGI POT 14 Click 驱动程序的 API。
关键功能:
digipot14_reg_write
- DIGI POT 14 寄存器写入功能。digipot14_set_pot_a_wiper
- DIGI POT 14 设置电位器 A 滑动端位置功能。digipot14_set_pot_b_wiper
- DIGI POT 14 设置电位器 B 滑动端位置功能。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief DIGI POT 14 Click example
*
* # Description
* This library contains API for DIGI POT 14 Click driver.
* The demo application uses a digital potentiometer
* to change the resistance values.
*
* The demo application is composed of two sections :
*
* ## Application Init
* The initialization of I2C module, log UART, and additional pins.
* After the driver init, the app executes a default configuration.
*
* ## Application Task
* This example demonstrates the use of the DIGI POT 14 Click board™.
* The demo application iterates through the entire wiper range..
* Results are being sent to the UART Terminal, where you can track their changes.
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "digipot14.h"
static digipot14_t digipot14;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
digipot14_cfg_t digipot14_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
digipot14_cfg_setup( &digipot14_cfg );
DIGIPOT14_MAP_MIKROBUS( digipot14_cfg, MIKROBUS_1 );
if ( I2C_MASTER_ERROR == digipot14_init( &digipot14, &digipot14_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
if ( DIGIPOT14_ERROR == digipot14_default_cfg ( &digipot14 ) )
{
log_error( &logger, " Default configuration." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
for ( uint8_t wiper_val = DIGIPOT14_MIN_POSITION; wiper_val <= DIGIPOT14_MAX_POSITION; wiper_val++ )
{
digipot14_set_pot_a_wiper( &digipot14, wiper_val );
digipot14_set_pot_b_wiper( &digipot14, wiper_val );
log_printf( &logger, " Resistance = %.3f KOhm \r\n",
( DIGIPOT14_MAX_RESISTANCE_KOHM * ( wiper_val / DIGIPOT14_MAX_POSITION_NUM ) ) );
Delay_ms ( 1000 );
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
