简化您的连接并释放无限创造潜力与PIC32MZ2048EFH100

mikroBUS™信号触手可及

Terminal 2 Click with Flip&Click PIC32MZ

已发布 6月 25, 2024

点击板

Terminal 2 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

轻松访问mikroBUS™信号,让您能够毫不费力地进行项目的调试和实验。

A

A

硬件概览

它是如何工作的?

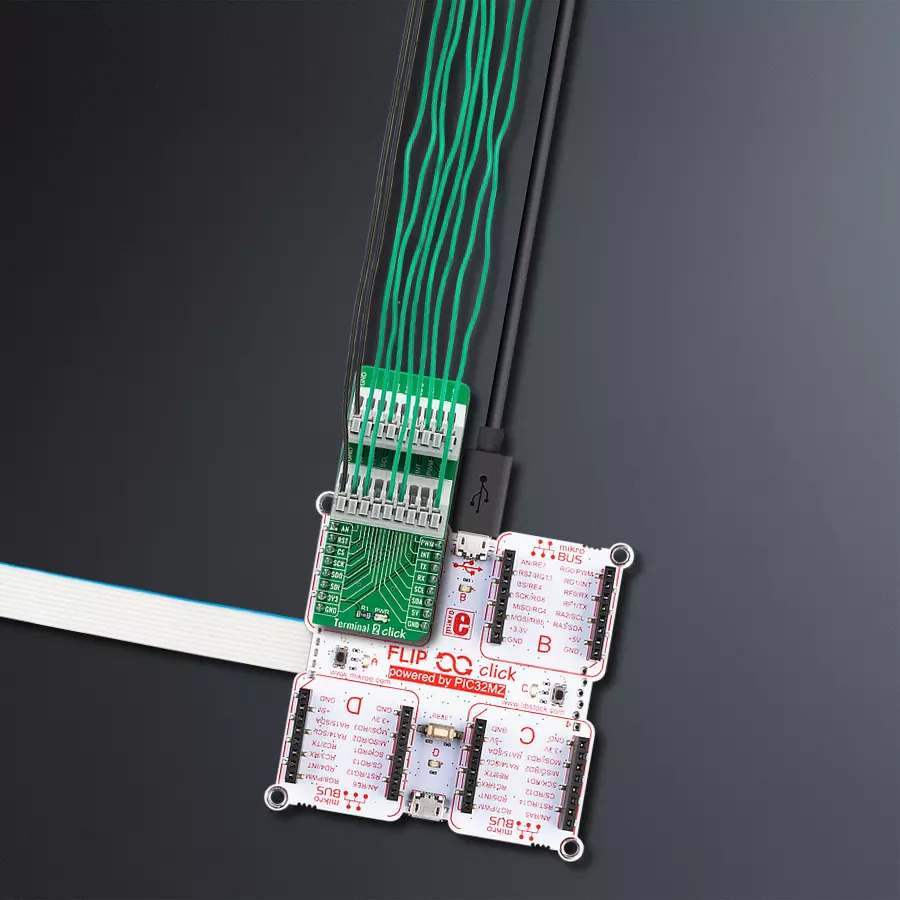

Terminal 2 Click是一款适配器Click板™,用作mikroBUS™插座扩展板。该Click板™提供了一种简便且优雅的解决方案,用于为Click板™增加外部连接能力,可以像其他Click板™一样连接到mikroBUS™插座。在Terminal 2 Click的中央区域,放置了两个9位2.54mm间距的端子块。每个端子引脚对应于mikroBUS™插座上的一个引脚。由于

这些端子,与Click板™的连接保持牢固稳定,始终保持完美的连接质量。Terminal 2 Click连接的mikroBUS™插座的线路通过板载连接器共享,这些连接器镜像了连接的mikroBUS™插座引脚。因此,在使用Terminal 2 Click并连接外部设备时应小心,因为mikroBUS™上的相同引脚被共享,无论是用于通信(SPI、UART、I2C)还是用于其他用途

(RST、INT或其他用作GPIO的引脚)。此Click板™可以在3.3V和5V逻辑电压水平下工作。这样,既3.3V又5V的MCU都可以正确使用通信线路。一个绿色LED灯标示为PWR,用于检测活动电源的存在。此外,此Click板™配备了包含易于使用的功能和示例代码的库,可用作进一步开发的参考。

Terminal 2 Click top side image
Terminal 2 Click bottom side image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

Analog Output
RB11
AN
Reset
RE2
RST
SPI Chip Select
RA0
CS
SPI Clock
RG6
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RB5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
PWM Input
RC14
PWM
Interrupt
RD9
INT
UART TX
RE3
TX
UART RX
RG9
RX
I2C Clock
RA2
SCL
I2C Data
RA3
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Terminal 2 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Terminal 2 Click 驱动程序的 API。

关键功能:

  • terminal2_set_all_pins_high - 该功能将所有端子引脚设置为高逻辑电平。

  • terminal2_set_all_pins_low - 该功能将所有端子引脚设置为低逻辑电平。

  • terminal2_toggle_pin - 该功能切换指定引脚的逻辑电平。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Terminal 2 Click Example.
 *
 * # Description
 * This example demonstates the use of Terminal 2 Click board by toggling all its pins.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and logger and sets all pins to low logic state.
 *
 * ## Application Task
 * Toggles all pins from mikroBUS one by one in the span of 1 second between each pin toggle.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "terminal2.h"

static terminal2_t terminal2;   /**< Terminal 2 Click driver object. */
static log_t logger;    /**< Logger object. */

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    terminal2_cfg_t terminal2_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    terminal2_cfg_setup( &terminal2_cfg );
    TERMINAL2_MAP_MIKROBUS( terminal2_cfg, MIKROBUS_1 );
    if ( DIGITAL_OUT_UNSUPPORTED_PIN == terminal2_init( &terminal2, &terminal2_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }
    terminal2_set_all_pins_low ( &terminal2 );

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    /**< Array of pins object addresses. */
    static digital_out_t *pin_addr[ 12 ] =
    {
        &terminal2.mosi,    // 0 MOSI
        &terminal2.miso,    // 1 MISO
        &terminal2.sck,     // 2 SCK
        &terminal2.cs,      // 3 CS
        &terminal2.rst,     // 4 RST
        &terminal2.an,      // 5 AN
        &terminal2.pwm,     // 6 PWM
        &terminal2.int_pin, // 7 INT
        &terminal2.tx_pin,  // 8 TX
        &terminal2.rx_pin,  // 9 RX
        &terminal2.scl,     // 10 SCL
        &terminal2.sda      // 11 SDA
    };
    static uint8_t pin_num = 0;
    log_printf( &logger, " Toggling pin: %u\r\n", ( uint16_t ) pin_num );
    terminal2_toggle_pin ( pin_addr[ pin_num ] );
    Delay_ms ( 1000 );
    terminal2_toggle_pin ( pin_addr[ pin_num ] );

    pin_num++;
    if ( 12 == pin_num )
    {
        pin_num = 0;
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
