享受TB9120AFTG和PIC32MZ2048EFH100为您的双极步进电机带来的无可挑剔的性能

智能。紧凑。可靠。一应俱全!

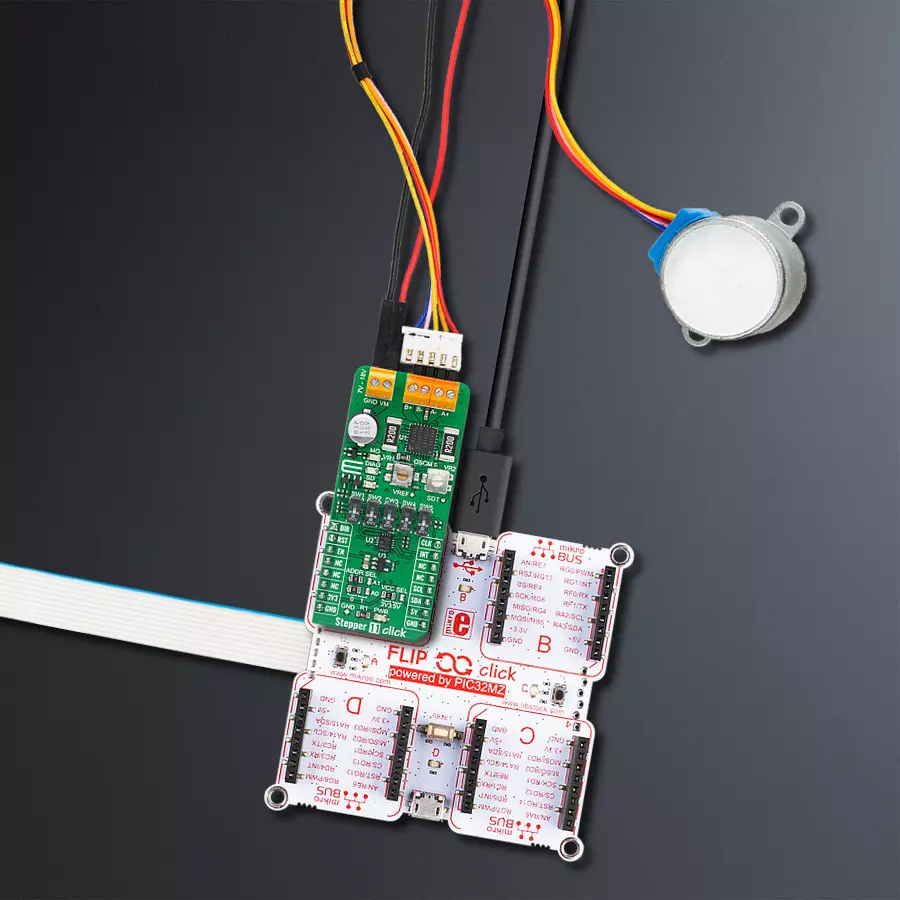

Stepper 11 Click with Flip&Click PIC32MZ

已发布 6月 25, 2024

点击板

Stepper 11 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

使用紧凑的设计和可靠的性能,我们的集成电机驱动解决方案让管理双极步进电机变得轻松。

A

A

硬件概览

它是如何工作的?

Stepper 11 Click基于Toshiba Semiconductor的汽车应用专用恒流2相步进电机驱动器TB9120AFTG。TB9120AFTG采用低导通电阻DMOS场效应晶体管,最大输出电流可达2A。内置的混合衰减模式有助于稳定电流波形。还集成了多种保护机制,如过流和过温检测、热关断和堵转检测。由于其支持的许多微步进,可以大大减少电机噪音,实现更平稳的运行和更精确的控制。适用于使用步进电机的广泛汽车应用,支持操作温度范围为-40°C至125°C。电流值由MCP1804获取的参考电压设置。TB9120AFTG的VREF引脚的电流阈值点,与MCP1804一起,可以通过标记为VR1的板载调节器手动设置。除了I2C通信外,还使用与mikroBUS™插座引脚连接的几个GPIO引脚将信息转发到与最大频率为400kHz的PCA9538A端口扩展器相关的MCU。

PCA9538A还允许通过将标记为ADDR SEL的SMD跳线器位置设置为标记为0和1的适当位置来选择其I2C从机地址的最低有效位(LSB)。使能引脚,标记为EN并路由到mikroBUS™插座的CS引脚,可以优化功耗,并用于开关机目的。在这种状态下,所有电路,包括接口引脚,都处于不活动状态,TB9120AFTG以最低功耗形式运行。路由到mikroBUS™插座的AN引脚的简单DIR引脚允许MCU管理步进电机的方向(顺时针或逆时针)。与此同时,标记为SW1-SW3的板载开关使用户可以设置激励模式、步进电机步距分辨率,而SW4-SW5设置扭矩和旋转力。除了这些特点外,此Click板还使用路由到mikroBUS™插座的PWM引脚的CLK步进时钟引脚进行PWM恒流控制,以在混合衰减模式下提供稳定的输出波形。mikroBUS™插座的RST引脚初始化内部计数器中的电角度,以设

置初始位置。通过标记为MO的板载蓝色LED指示达到初始位置。此Click板还有两个额外的LED用于异常指示。如果检测到诸如电机负载开路、过温或过流等状态,则由标记为DIAG的红色LED指示此类异常,而标记为SD的橙色LED指示检测到了停转(步进失效)情况。可以通过标记为VR2的板载调节器手动设置电机停转检测阈值。Stepper 11 Click支持为TB9120AFTG提供外部电源,该电源可连接到标记为VM的输入端子,应在7V至18V的范围内,而步进电机线圈可连接到标记为B+、B-、A-和A+的端子。此Click板可以使用通过VCC SEL跳线选择的3.3V或5V逻辑电压级别运行。这样,既支持3.3V又支持5V的MCU可以正确使用通信线路。此外,此Click板配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

Stepper 11 Click hardware overview image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

你完善了我!

配件

28BYJ-48是一款多功能的5VDC步进电机,采用紧凑设计,适用于各种应用场合。它具有四相、速度变化比为1/64以及步距角为5.625°/64步,可实现精确控制。该电机以100Hz的频率运行,在25°C时的直流电阻为50Ω±7%。它具有大于600Hz的空载内牵引频率和超过1000Hz的空载外牵引频率,确保在不同场景下的可靠性。28BYJ-48在120Hz时的自定位扭矩和内牵引扭矩均超过34.3mN·m,性能稳健。其摩擦扭矩范围为600至1200 gf.cm,而拉力扭矩为300 gf.cm。这款电机是您步进电机需求的可靠高效选择。

Stepper 11 Click accessories image

使用的MCU引脚

mikroBUS™映射器

Rotation Direction
RB11
AN
Electrical Angle intilizing
RE2
RST
Enable
RA0
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Step Clock
RC14
PWM
Interrupt
RD9
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RA2
SCL
I2C Data
RA3
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Stepper 11 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Stepper 11 Click 驱动程序的 API。

关键功能:

  • stepper11_set_step_resolution - 设置步进分辨率。

  • stepper11_move_motor_angle - 以角度值移动电机。

  • stepper11_move_motor_step - 以步数值移动电机。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Stepper11 Click example
 *
 * # Description
 * This example showcases the device's ability to control the motor.
 * It initializes the device for control and moves the motor in two
 * directions in a variety of resolutions for 360 degrees.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of communication modules(I2C, UART) and additional pins
 * for control of device. Then sets default configuration that enables
 * device for motor control.
 *
 * ## Application Task
 * Firstly it rotates motor in CW direction for 360 degrees in FULL step
 * resolution. Then changes direction in CCW and rotates backwards 360 degrees
 * in 2 different step resolutions (Quarter and 1/16) in 180 degrees each.
 *
 * @author Luka Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "stepper11.h"

static stepper11_t stepper11;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    stepper11_cfg_t stepper11_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    stepper11_cfg_setup( &stepper11_cfg );
    STEPPER11_MAP_MIKROBUS( stepper11_cfg, MIKROBUS_1 );
    err_t init_flag = stepper11_init( &stepper11, &stepper11_cfg );
    if ( I2C_MASTER_ERROR == init_flag )
    {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    stepper11_default_cfg ( &stepper11 );

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    stepper11_set_step_resolution( &stepper11, STEPPER11_RESOLUTION_FULL );
    stepper11_set_direction( &stepper11, 1 );
    log_info( &logger, " Rotate motor CW for 360 degrees in full step" );
    stepper11_move_motor_angle( &stepper11, 360, STEPPER11_SPEED_FAST );
    Delay_ms ( 1000 );
    stepper11_set_direction( &stepper11, 0 );
    stepper11_set_step_resolution( &stepper11, STEPPER11_RESOLUTION_QUARTER );
    log_info( &logger, " Rotate motor CCW for 180 degrees in half step" );
    stepper11_move_motor_angle( &stepper11, 180, STEPPER11_SPEED_FAST );
    Delay_ms ( 1000 );
    stepper11_set_step_resolution( &stepper11, STEPPER11_RESOLUTION_1div16 );
    log_info( &logger, " Rotate motor CCW for 180 degrees in 1/8 step" );
    stepper11_move_motor_angle( &stepper11, 180, STEPPER11_SPEED_FAST );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
