使用 TB62269 和 STM32L073RZ 释放双极步进电机的全部潜力

办公室自动化、商业和工业卓越的完美伙伴

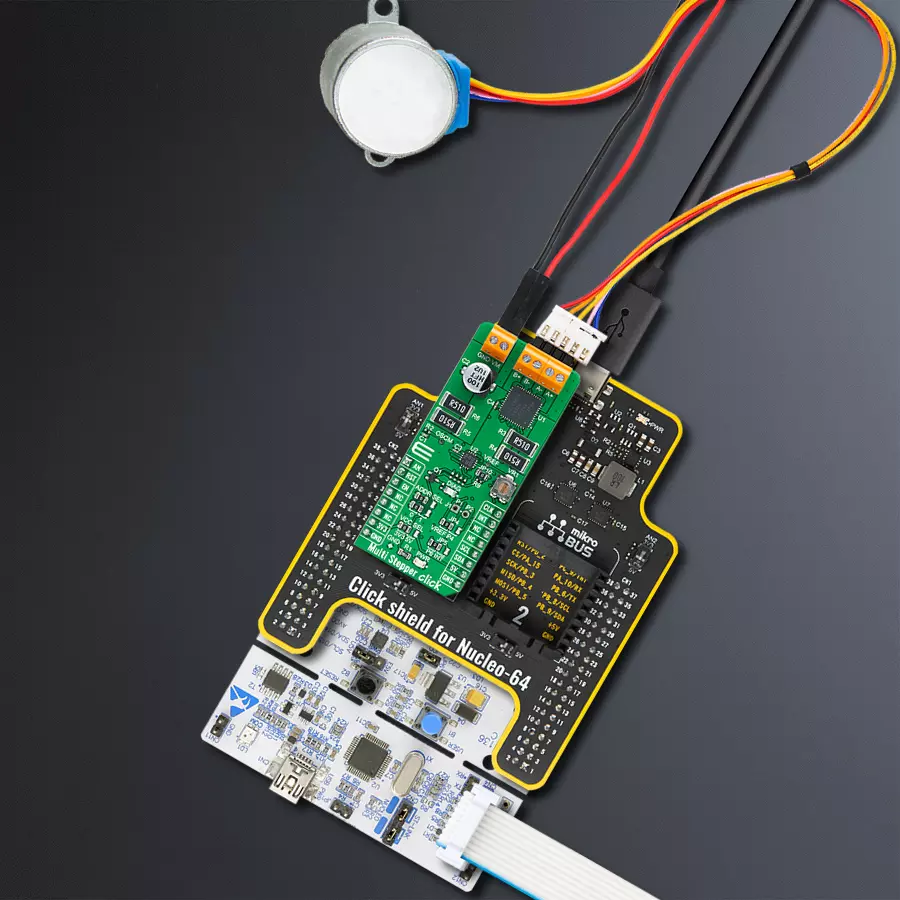

Multi Stepper Click - TB62269 with Nucleo-64 with STM32L073RZ MCU

已发布 6月 24, 2024

点击板

Multi Stepper Click - TB62269

开发板

Nucleo-64 with STM32L073RZ MCU

编译器

NECTO Studio

微控制器单元

STM32L073RZ

我们的双极步进电机驱动器在提升自动化方面发挥着关键作用,为广泛的应用提供了无与伦比的精度和性能。

A

A

硬件概览

它是如何工作的?

Multi Stepper Click 基于 TB62269FTG,这是一款来自东芝半导体的使用 PWM 切断器(由外部电阻 R2 和电容 C1 定制)的两相双极步进电机驱动器。TB62269FTG 配备内置时钟解码器(CLOCK-in 控制),这意味着每次 CLK 信号的上升沿(连接到 mikroBUS™ 插座的 PWM 引脚)都会移动电机的每一步电角。它还集成了低导通电阻的 MOSFET 输出级,可以提供 1.2A 电流,电机输出电压额定值为 38V,并具有过电流和过温检测等集成保护机制。此外,它允许从全步到 1/32 步的分辨率,这有助于显著降低电机噪声,实现更平滑的操作和更精确的控制。如前所述,TB62269FTG 通过其控制信号支持各种步进分辨率配置。这些控制信号是通过 PCA9555A 端口扩展器提供的,该扩展器通过 I2C 串行接口与 MCU 通信。该 Click board™ 还允许在标有 P1 和 P2 的 J1 接口引脚上连接外部步进分辨率控制信号,以控制设备的 DMODE1 和 DMODE2。PCA9555A 还允许通过设置标有 ADDR SEL 的 SMD 跳线选择其 I2C 地

址的最低有效位(LSB)到标有 0 和 1 的适当位置。输出通道的电流值可以通过板载电位器 VR1 手动设置,该电位器将参考电压设置为 0V 到 3.3V。JP4 跳线的默认配置是 VREF 位置,通过 VR1 电位器设置两个通道的输出电流。在这种情况下,请避免将 JP4 跳线设置为 P4 位置,因为 VREFA 引脚需要模拟信号进行设置。此外,当所有三个步进分辨率控制信号处于低逻辑状态时,该 Click board™ 具有 Standby 功能,用于通过将所有电机控制引脚设置为低逻辑状态切换到 Standby 模式。当 Standby 模式激活时,TB62269FTG 会停止为内部振荡电路和电机输出部分供电(无法执行电机驱动)。除了 I2C 通信外,还使用了几个连接到 mikroBUS™ 插座的 GPIO 引脚。标有 EN 并连接到 mikroBUS™ 插座 CS 引脚的 Enable 引脚优化了用于电源开/关目的的功耗。一个简单的旋转方向功能连接到 mikroBUS™ 插座的 AN 引脚,允许 MCU 管理步进电机的方向(顺时针或逆时针),而 mikroBUS™ 插座的 RST 引脚则通过内

部计数器初始化电角以设置初始位置。关于角度监控,该驱动器有两种监控方式,通过将标有 JP5 的 SMD 跳线设置到标有 P6 或 INT 的适当位置来选择,是通过扩展器还是通过 mikroBUS™ 插座的 INT 引脚进行监控。如果 JP5 跳线选择 INT 位置,则 JP10 跳线需要未安装。此外,它还有一个用于异常指示的 LED。如果检测到过温或过流等状态,则会通过标有 DIAG 的红色 LED 以及通过 I2C INT 到 mikroBUS™ INT 引脚的 P7 引脚指示异常,前提是 JP5 设置为 P6。Multi Stepper Click 支持 TB62269FTG 的外部电源,可以连接到标有 VM 的输入端子,电压范围应在 10V 到 38V 之间,而步进电机线圈可以连接到标有 B+、B-、A- 和 A+ 的端子。该 Click board™ 可以通过 VCC SEL 跳线选择 3.3V 或 5V 逻辑电压级别操作。这种方式,3.3V 和 5V 兼容的 MCU 都可以正确使用通信线路。此外,该 Click board™ 配备了包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

Multi Stepper Click - TB62269 hardware overview image

功能概述

开发板

Nucleo-64搭载STM32L073RZ MCU提供了一个经济实惠且灵活的平台,供开发人员探索新的想法并原型化其设计。该板利用了STM32微控制器的多功能性,使用户能够为其项目选择性能和功耗之间的最佳平衡。它采用LQFP64封装的STM32微控制器,并包括一些必要的组件,例如用户LED,可以同时作为ARDUINO®信号使用,以及用户和复位按钮,以及用于精准定时操作的32.768kHz晶体振荡器。设计时考虑了扩展性和灵活性,Nucleo-64板具有ARDUINO®

Uno V3扩展连接器和ST morpho扩展引脚标头,为全面项目集成提供了对STM32 I/O的完全访问权限。电源选项具有适应性,支持ST-LINK USB VBUS或外部电源,确保在各种开发环境中的适应性。该板还配备了一个内置的ST-LINK调试器/编程器,具有USB重新枚举功能,简化了编程和调试过程。此外,该板还设计了外部SMPS,以实现有效的Vcore逻辑供电,支持USB设备全速或USB SNK/UFP全速,以及内置的加密功能,增强了项目的功耗效率和安全性。通过专用

连接器提供了额外的连接性,用于外部SMPS实验、ST-LINK的USB连接器和MIPI®调试连接器,扩展了硬件接口和实验的可能性。开发人员将通过STM32Cube MCU软件包中全面的免费软件库和示例得到广泛的支持。这与与各种集成开发环境(IDE)的兼容性相结合,包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE,确保了平稳高效的开发体验,使用户能够充分发挥Nucleo-64板在其项目中的功能。

Nucleo 64 with STM32L073RZ MCU double side image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M0

MCU 内存 (KB)

192

硅供应商

STMicroelectronics

引脚数

64

RAM (字节)

20480

你完善了我!

配件

Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。

Click Shield for Nucleo-64 accessories 1 image

28BYJ-48 是一款适应性强的 5VDC 步进电机,设计紧凑,适用于各种应用。它具有四相,速度变化比为 1/64,步距角为 5.625°/64 步,允许精确控制。电机以 100Hz 的频率运行,在 25°C 时的直流电阻为 50Ω ±7%。其空载牵引频率大于 600Hz,空载出牵引频率超过 1000Hz,确保在不同场景下的可靠性。28BYJ-48 在 120Hz 时的自定位扭矩和牵引扭矩均超过 34.3mN.m,表现出色。其摩擦扭矩范围为 600 到 1200 gf.cm,而拉入扭矩为 300 gf.cm。这款电机是满足您步进电机需求的可靠且高效的选择。

Multi Stepper Click - TB62269 accessories image

使用的MCU引脚

mikroBUS™映射器

Rotation Direction
PC0
AN
Reset
PC12
RST
Enable
PB12
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Clock Signal
PC8
PWM
Interrupt
PC14
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB8
SCL
I2C Data
PB9
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Multi Stepper Click - TB62269 Schematic schematic

一步一步来

项目组装

Click Shield for Nucleo-64 accessories 1 image hardware assembly

从选择您的开发板和Click板™开始。以Nucleo-64 with STM32L073RZ MCU作为您的开发板开始。

Click Shield for Nucleo-64 accessories 1 image hardware assembly
Nucleo 64 with STM32F401RE MCU front image hardware assembly
LTE IoT 5 Click front image hardware assembly
Prog-cut hardware assembly
LTE IoT 5 Click complete accessories setup image hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Clicker 4 for STM32F4 HA MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Multi Stepper Click 驱动程序的 API。

关键功能:

  • multisteppertb62269_set_step_mode - 该函数设置步进模式分辨率设置。

  • multisteppertb62269_drive_motor - 该函数以选定的速度驱动电机特定步数。

  • multisteppertb62269_set_direction - 该函数通过设置AN引脚逻辑状态来设置电机方向。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief MultiStepperTB62269 Click example
 *
 * # Description
 * This example demonstrates the use of the Multi Stepper TB62269 Click board by driving the
 * motor in both directions for a desired number of steps.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration.
 *
 * ## Application Task
 * Drives the motor clockwise for 200 steps and then counter-clockiwse for 100 steps with
 * 2 seconds delay before changing the direction.
 * Each step will be logged on the USB UART where you can track the program flow.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "multisteppertb62269.h"

static multisteppertb62269_t multisteppertb62269;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    multisteppertb62269_cfg_t multisteppertb62269_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    multisteppertb62269_cfg_setup( &multisteppertb62269_cfg );
    MULTISTEPPERTB62269_MAP_MIKROBUS( multisteppertb62269_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == multisteppertb62269_init( &multisteppertb62269, &multisteppertb62269_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( MULTISTEPPERTB62269_ERROR == multisteppertb62269_default_cfg ( &multisteppertb62269 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    log_printf ( &logger, " Move 200 steps clockwise \r\n\n" );
    multisteppertb62269_set_direction ( &multisteppertb62269, MULTISTEPPERTB62269_DIR_CW );
    multisteppertb62269_drive_motor ( &multisteppertb62269, 200, MULTISTEPPERTB62269_SPEED_FAST );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );

    log_printf ( &logger, " Move 100 steps counter-clockwise \r\n\n" );
    multisteppertb62269_set_direction ( &multisteppertb62269, MULTISTEPPERTB62269_DIR_CCW );
    multisteppertb62269_drive_motor ( &multisteppertb62269, 100, MULTISTEPPERTB62269_SPEED_FAST );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
