中级
30 分钟

使用INA381和PIC18F46K80实现电流水平的实时监测

利用尖端电流传感技术进行创新

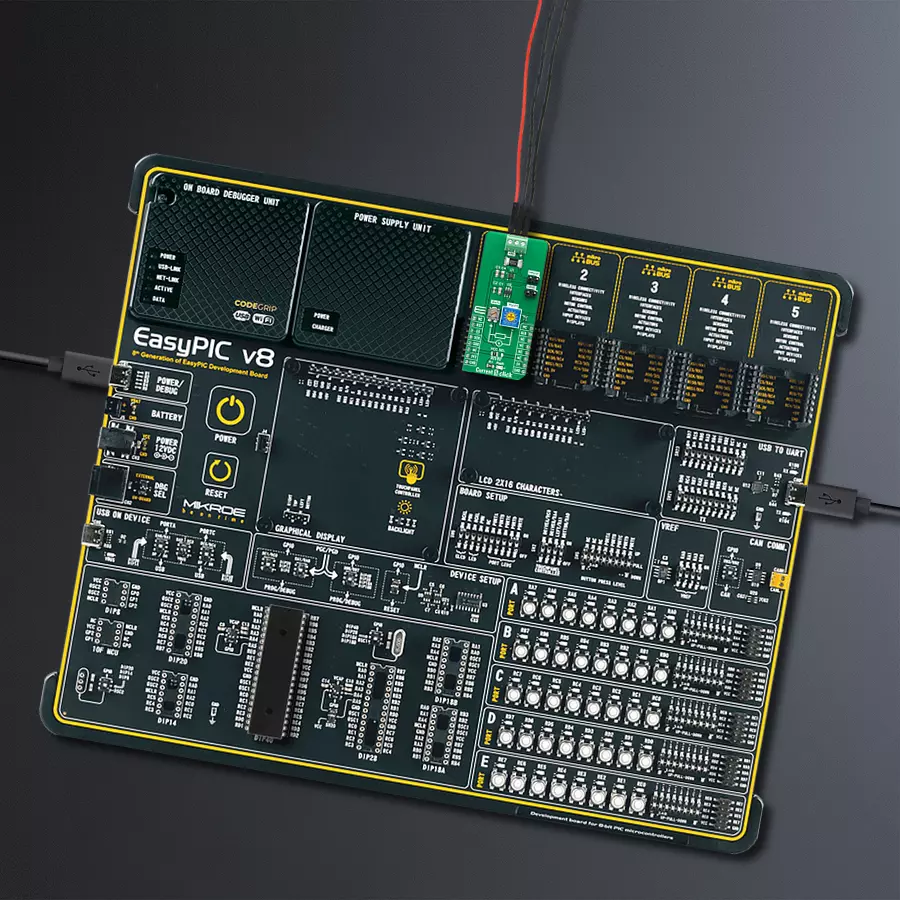

Current 5 Click with EasyPIC v8

已发布 6月 24, 2024

点击板

Current 5 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F46K80

通过我们先进的电流传感解决方案,增强您的工程专业知识,享受无与伦比的可靠性和精确的测量。

A

A

硬件概览

它是如何工作的?

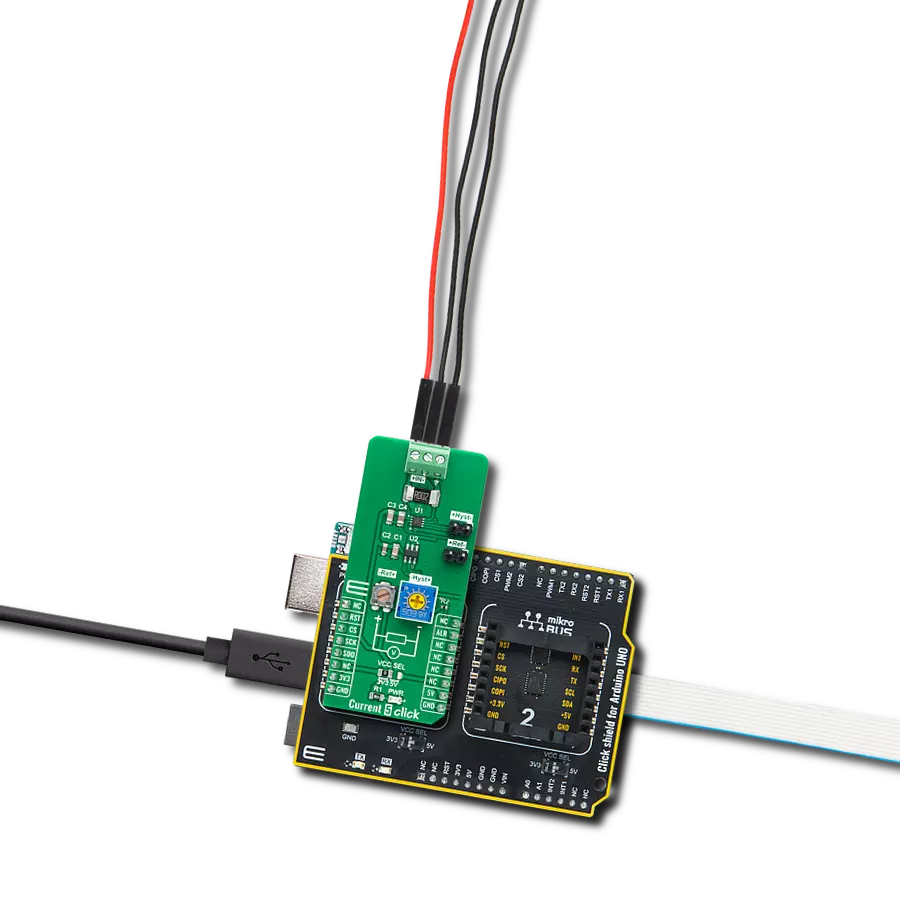

Current 5 Click基于INA381,这是一款零漂移拓扑的电流感应放大器,集成了比较器,可用于德州仪器(Texas Instruments)低端和高端电流感应和保护应用。这款电流感应放大器能够准确测量在常模电压远超设备供电电压的情况下,电流感应电阻(也称为电流分流电阻)上产生的电压。电流在IN负载连接端子上测量,当供电电压移除时,输入引脚上能够承受从-0.2V到+26V的全常模电压,而不会造成损坏。INA381还使用来自板载REF电位器的参考输入,简化了设置对应的电流阈值用于超范围比较。结合电流感应放大器的精确测量和板载比较器,实现了一体化的过流检测设备。这个组合创造了一个高精度设计,可以快速检测出超范围情况,并允许系统采取纠正措施,以防止潜在的组件

或系统损坏。INA381的放大输出电压是在板载电流感应电阻上产生的电压,是通过放大器增益(200V/V)乘以IN端子(IN+和IN-引脚)之间的输入电压得到的。然后使用ADC121S021,一个低功耗、单通道12位模数转换器(ADC),通过德州仪器的高速SPI接口将INA381的输出电压转换为数字值。INA381集成的比较器设计用于快速检测当感应电流超出范围时,并提供一个中断警报信号,路由到mikroBUS™插座的INT引脚,以实现更快的响应。这个警报输出可以配置为两种模式,透明或锁存,根据mikroBUS™插座上RST引脚的逻辑状态选择。在透明模式中,输出状态跟随输入状态,而在锁存模式中,警报输出只有在复位锁存器时才清除。INA381的板载比较器设计用于减少

当测量信号电平由于噪声接近过限阈值电平时警报输出振荡的可能性,具有50mV的迟滞。当比较器输入上的电压超过比较器参考输入上的电压时,警报信号设置为低逻辑状态。然后输出电压必须降至低于参考输入阈值电压的50mV迟滞电平,以使警报引脚取消断言并恢复到正常的高状态。此外,该板允许用户通过板载Hyst电位器更改从预设值50mV的迟滞。用户还可以将外部信号(如REF和HYST)引入同名的板载接头。此Click板™可通过VCC SEL跳线选择使用3.3V或5V逻辑电压水平,这样,既3.3V又5V的MCU都可以正确使用通信线路。此外,此Click板™配备了包含易于使用的功能和示例代码的库,可用作进一步开发的参考。

Current 5 Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

64

硅供应商

Microchip

引脚数

40

RAM (字节)

3648

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Mode Selection
RE1
RST
SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
SPI Data OUT
RC4
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Overlimit Alert
RB0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Current 5 Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 Current 5 Click 驱动程序的 API。

关键功能:

  • current5_get_current - 获取电流

  • current5_get_adc - 读取原始ADC值

  • current5_get_alert - 获取警报引脚状态

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Current5 Click example
 *
 * # Description
 * This example application showcases ability of the device
 * to read raw adc data and calculate the current from it.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of communication modules(SPI, UART) and
 * additional pins for controlling device(RST, ALERT->INT).
 *
 * ## Application Task
 * Read ADC data with SPI communication and calculate input current.
 *
 * @author Luka Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "current5.h"

static current5_t current5;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    current5_cfg_t current5_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    current5_cfg_setup( &current5_cfg );
    CURRENT5_MAP_MIKROBUS( current5_cfg, MIKROBUS_1 );
    err_t init_flag  = current5_init( &current5, &current5_cfg );
    if ( SPI_MASTER_ERROR == init_flag )
    {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float current = 0;
    current5_get_current( &current5, &current );
    log_printf( &logger, " > Current[ A ]: %.2f\r\n", current );
    log_printf( &logger, "*************************************************\r\n" );
    Delay_ms ( 300 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
