硬件概览
它是如何工作的?
Proximity 7 Click基于Broadcom的ADPS9930,这是一款数字环境和接近传感器。它是一款精确可靠的接近和环境光传感器,旨在节省使用TFT或LCD面板的应用中的功耗。通过提供巨大的动态范围,ADPS9930传感器允许放置在黑色玻璃或半透明屏幕边框后面,也可以暴露在明亮的阳光下。集成恒流LED驱动器的专有设计实现了即插即用的接近检测,距离可达100mm,消除了校准程序的需要。通过在外壳内集成微光学元件,ADPS9930大大简化了应用设计。通过使用IR LED发出光脉冲检测物体的接近。集成在通道1上的IR光电二极管测量反射的IR光量。在LED开启时间内,测量并集成反射的IR光量。在LED关闭时间内,还测量并集成背景IR光量。然后从最终结果中减
去背景IR光量,从而实现准确的测量,并减少背景IR噪声。最终结果被缩放为16位值,并以低/高字节格式在输出寄存器中可用。通常,光敏元件对IR光最敏感。人眼无法检测到IR光。因此,PD元件必须过滤掉IR光,只允许可见光通过。通道0配备了这样的PD,使其可用于ALS(环境光传感)测量。在ALS测量期间,两个通道都进行测量。ADPS9930的数据手册提供了一个转换公式,可以用于获得物理单位(lx)结果。这些公式还考虑了通道1的IR测量,完全减少了其对最终结果的影响。通过调整积分时间(也称为过采样),可以完全消除荧光灯的闪烁效应。扩展的中断引擎允许编写优化的固件。四个寄存器用于指定ALS和接近测量的低阈值和高阈值。每当这些阈值被超过
时,相应寄存器中的中断状态位将被设置。用户可以将外部引脚分配给中断,以便在发生中断事件时提醒MCU。当阈值被超过的次数达到编程次数时(中断持久性),将生成中断。这有助于防止错误和不稳定的中断报告。功耗主要受积分时间影响。这是为减少噪声和提高灵敏度、分辨率等目的而执行的连续测量次数的平均值。然而,它对整体功耗有不利影响,因为设备活动的时间框架延长了:更多的测量,活动时间更长。内部状态机在读取之间将ADPS9930置于待机模式,从而减少整体功耗。Proximity 7 Click使用I2C接口与主机MCU通信。它配备了一个标记为VCC SEL的SMD跳线。该跳线用于选择I2C总线上的上拉电阻的电源,使其可以与3.3V和5V的MCU连接。
功能概述
开发板

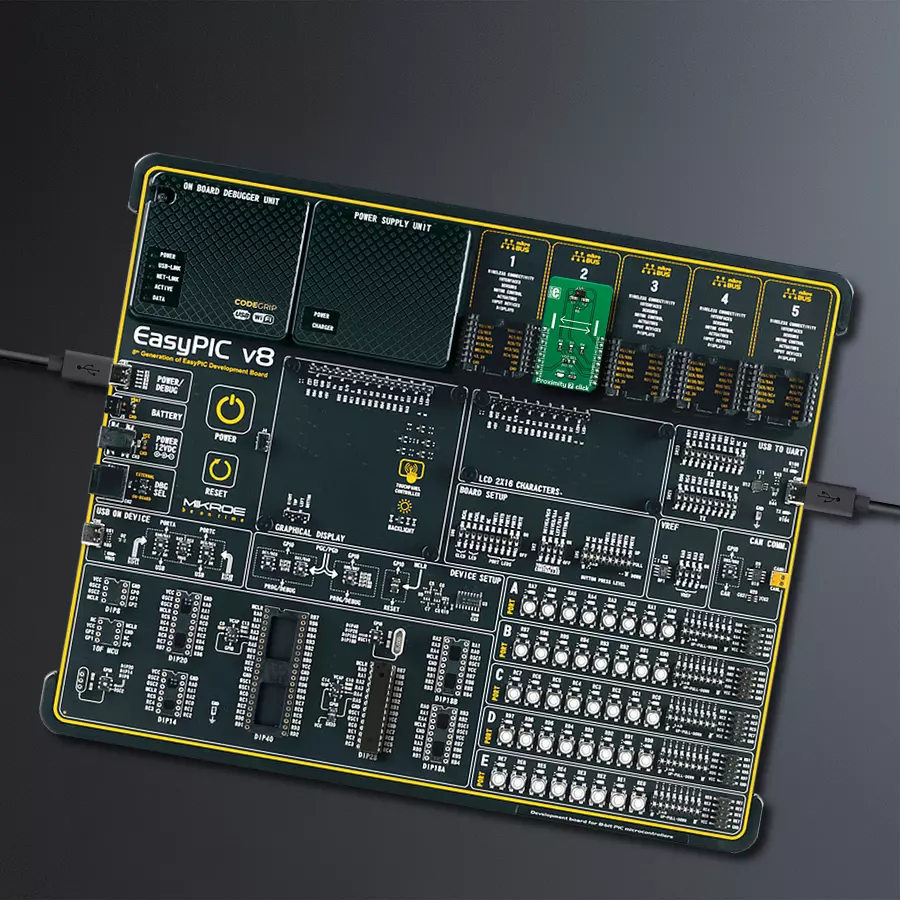

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。
EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和
基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
28
RAM (字节)
2048
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
软件支持
库描述
该库包含Proximity 7 Click驱动程序的 API。
关键功能:
proximity7_get_proximity_data- 获取接近数据proximity7_get_lux_level- 获取光照等级proximity7_set_proximity_offset- 设置接近偏移
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Proximity7 Click example
*
* # Description
* This application give us lux level and proximiti data.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes I2C driver and writes basic settings to device registers
*
* ## Application Task
* Logs lux level and proximity data
*
* *note:*
* - When setting LED drive strength please note that if "proximity drive level - PDL" bit in "configuration register" is set to 1, LED drive current values are reduced by 9.
* - When setting wait time note that if "wait long - WLONG" bit is set to 1, time is 12x longer. Therefore if WLONG == 1 set time between 33ms and 8386.56ms.
* - When setting ALS gain note that if "ALS gain level - AGL" bit is set to 1, ALS gains are scaled by 0.16, otherwise, they are scaled by 1.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "proximity7.h"
// ------------------------------------------------------------------ VARIABLES
static proximity7_t proximity7;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg;
proximity7_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
proximity7_cfg_setup( &cfg );
PROXIMITY7_MAP_MIKROBUS( cfg, MIKROBUS_1 );
proximity7_init( &proximity7, &cfg );
Delay_ms ( 100 );
proximity7_default_cfg( &proximity7 );
log_printf( &logger, "> > > Default configuration done < < <\r\n" );
}
void application_task ( void )
{
uint8_t write_buffer[ 2 ];
uint8_t read_buffer[ 1 ] ;
float lux_level;
uint16_t proximity;
uint8_t als_valid;
uint8_t proximity_valid;
proximity7_generic_read( &proximity7, PROXIMITY7_STATUS | PROXIMITY7_REPEATED_BYTE, &read_buffer[ 0 ], 1 );
als_valid = read_buffer[ 0 ] & PROXIMITY7_ALS_VALID_MASK;
proximity_valid = read_buffer[ 0 ] & PROXIMITY7_PROXIMITY_VALID_MASK;
if ( ( als_valid != 0 ) && ( proximity_valid != 0 ) )
{
log_printf( &logger, " " );
lux_level = proximity7_get_lux_level( &proximity7 );
log_printf( &logger, "> > > Lux level : %f lx\r\n", lux_level );
proximity = proximity7_get_proximity_data( &proximity7 );
log_printf( &logger, "> > > Proximity : %d\r\n", proximity );
write_buffer[ 0 ] = PROXIMITY7_SPECIAL_FUNCTION | PROXIMITY7_PROXIMITY_AND_ALS_INT_PIN_CLEAR;
proximity7_generic_write( &proximity7, PROXIMITY7_SPECIAL_FUNCTION | PROXIMITY7_PROXIMITY_AND_ALS_INT_PIN_CLEAR, &write_buffer[ 0 ], 1 );
}
Delay_ms ( 300 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
