通过集成手势识别和测距功能,在各个领域推动创新。
A
A
硬件概览
它是如何工作的?
LightRanger 2 Click基于STMicroelectronics的VL53L0X,世界上最小的飞行时间(ToF)测距和手势检测传感器。VL53L0X集成了领先的SPAD阵列(Single Photon Avalanche Diodes)并嵌入了ST的第二代FlightSense™专利技术。FlightSense™技术测量光子到达最近物体所需的时间。光子的传播时间乘以光速,然后从那里计算出距离。光子的传播时间不受反射影响,这种技术对环境光照和光学路径变化具有免疫性。VL53L0X的940nm VCSEL发射器(垂直腔面发射激光器)对人眼不可见,并配有内部物理红外滤光片,能够实现更长的测距距离,更高的免疫力和更好的
覆盖玻璃光学串扰鲁棒性。VL53L0X有三种测距模式。单次测距模式在调用函数后只执行一次。连续测距模式持续执行,一旦测量完成,立即启动另一个测量,无需延迟。时间测距模式与连续模式相同,只是在测量之间有用户定义的延迟。LightRanger 2 Click使用标准的2线I2C串行接口与主机MCU通信,支持高达400kbit/s的速度。数据可以通过I2C接口轮询传感器获得,也可以通过当传感器在INT引脚上发送中断时,传感器将中断发送到主机,表示新的测量结果可用时使用中断功能。有一个EN引脚用于打开或关闭传感器。由于这个Click板™可以在3.3V和5V逻辑电平设备上工
作,它配备了一些逻辑电平转换器。对于I2C接口逻辑电平转换,LightRanger 2 Click使用来自德州仪器的PCA9306,一个双向I2C总线和SMBus电压级转换器。对于附加的使能和中断引脚,这个Click板™使用了几个SN74LVC1T45,来自德州仪器的单位双供电总线收发器,可配置的电压转换器和3态输出。这个Click板™可以通过LOGIC SEL跳线选择3.3V或5V逻辑电压电平运行。这样,既可以使用3.3V也可以使用5V的MCU正确使用通信线路。此外,这个Click板™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板

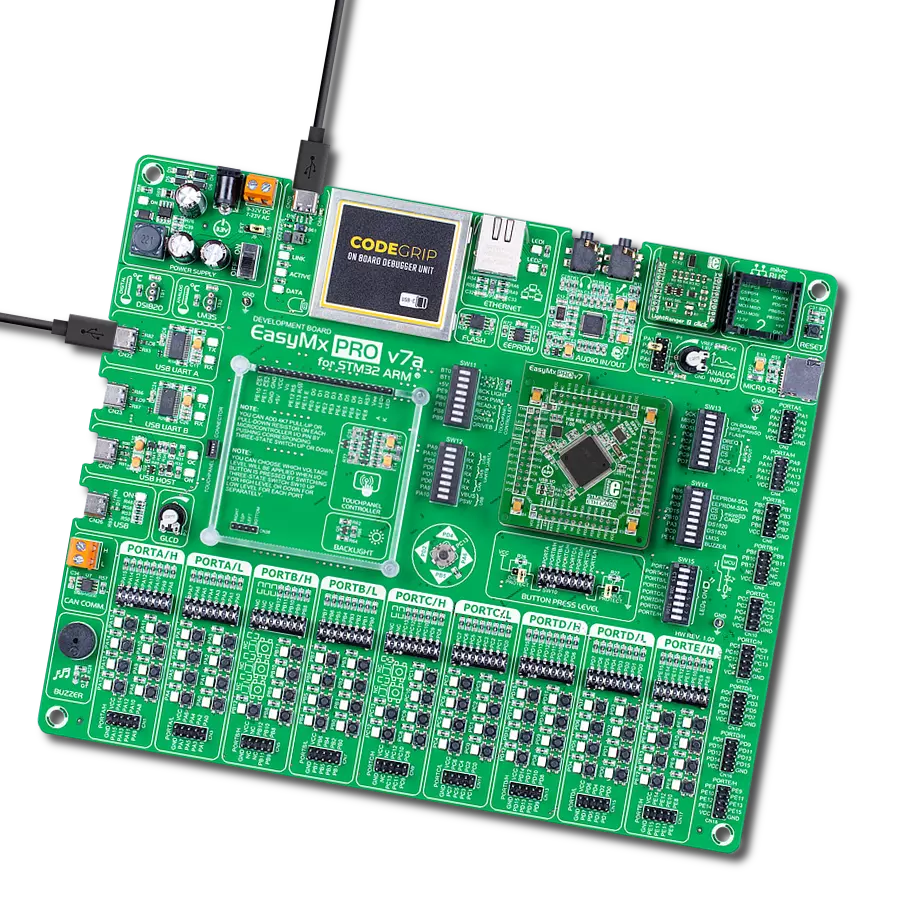

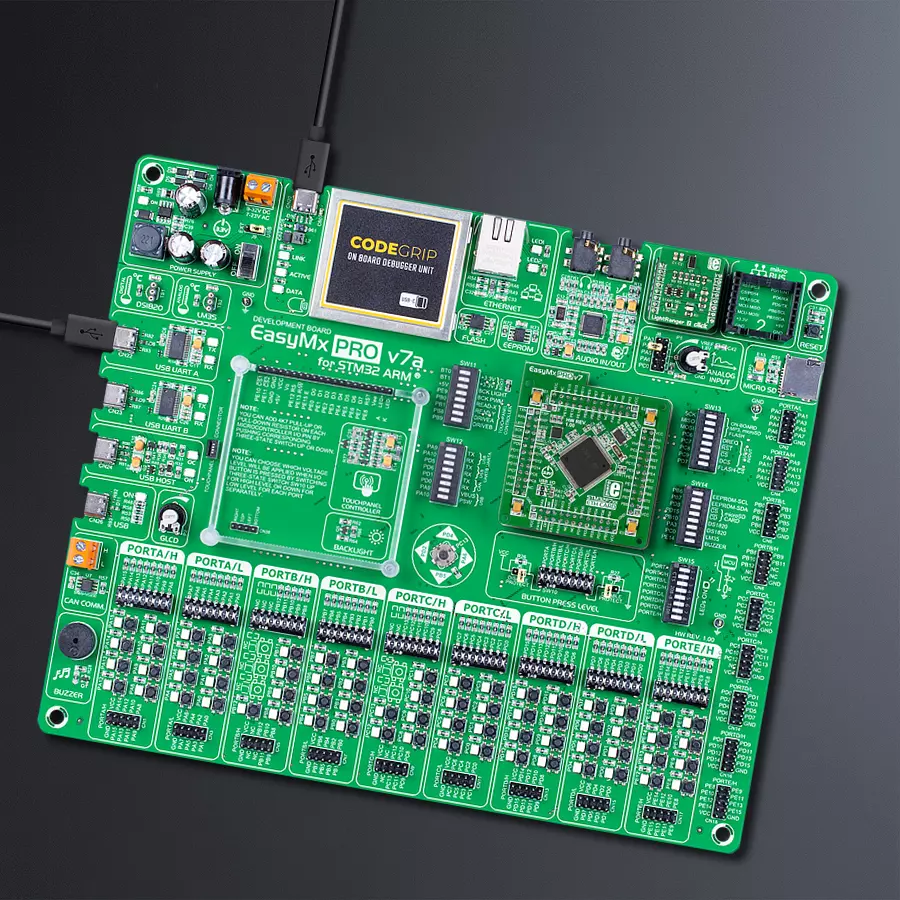

EasyMx PRO v7a for STM32 是第七代 ARM 开发板,专为快速开发嵌入式应用而设计。它支持广泛的 32 位 ARM 微控制器,来自 STMicroelectronics,并具有一系列独特功能,如首次通过 USB-C 的嵌入式调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。EasyMx PRO v7a for STM32 通过每个端口的两种不同连接器,比以往更高效地连接附件板、传感器和自定义电子产品。EasyMx PRO v7a for STM32 开发板的每个部分都包含了使同
一板块运行最高效的必要组件。除了先进的集成 CODEGRIP 程序/调试模块,该模块提供许多有价值的编程/调试选项和与 Mikroe 软件环境的无缝集成 外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括外部 12V 电源供应,7-23V 交流或 9-32V 直流通过 DC 连接器/螺丝端子,以及通过 USB Type-C(USB-C)连接器的电源。通信选项如 USB-UART、USB-HOST/DEVICE、CAN 和以太网也包括在内,包括广受好评的 mikroBUS™ 标准、一个用于 TFT 板线产品
的显示选项,以及标准 TQFP 插座,适用于第七代 MCU 卡。这个插座覆盖了 32 位 ARM MCU,如 STM32 Cortex-M3、-M7 和 -M4 MCU。EasyMx PRO v7a for STM32 是 Mikroe 快速开发生态系统的一个组成部分。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

类型
7th Generation
建筑
ARM Cortex-M4
MCU 内存 (KB)
1000
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
192k
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含了LightRanger 2 Click驱动的API。
关键函数:
lightranger2_write_byte
- 将一个字节的数据写入到目标的8位寄存器中。lightranger2_read_bytes
- 从目标的8位寄存器开始读取连续数据。lightranger2_get_range_continuous
- 在连续模式下,获取以毫米为单位的测距值。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief LightRanger2 Click example
*
* # Description
* This example collects data from the sensor, calculates it, and then logs the
* results.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initialization driver,
* enable Vl6180X sensor, hardware reset and sets default configuration of
* Vl6180X, also write log.
*
* ## Application Task
* This is a example which demonstrates the use of LightRanger 2 Click board.
* Measures the distance of the object from the sensor.
* Results are being sent to the Usart Terminal where you can track their changes.
* All data logs on usb uart for aproximetly every 1 sec when the data value changes.
*
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "lightranger2.h"
// ------------------------------------------------------------------ VARIABLES
static lightranger2_t lightranger2;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
lightranger2_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
lightranger2_cfg_setup( &cfg );
LIGHTRANGER2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
lightranger2_init( &lightranger2, &cfg );
lightranger2_default_cfg( &lightranger2 );
lightranger2_start_continuous( &lightranger2, 0 );
Delay_ms ( 100 );
}
void application_task ( void )
{
uint16_t distance;
distance = lightranger2_get_range_continuous( &lightranger2 );
Delay_ms ( 10 );
if ( distance )
{
log_printf( &logger, "Distance: %u mm \r\n", distance );
Delay_ms ( 100 );
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
