精准和准确的电流感知解决方案
A
A
硬件概览
它是如何工作的?
Current 9 Click基于CT415-HSN830DR,这是来自Crocus Technology的XtremeSense® TMR电流传感器,提供高精度的电流测量。CT415-HSN830DR具有集成的电流载体导体(CCC),可处理从0A到30A的电流。它具有高灵敏度和宽动态范围,具有出色的准确性(低总输出误差),适用于许多消费者、企业和工业应用。当电流流经CCC时,芯片内部的XtremeSense® TMR传感器感应到场,产生差分电压信号,通过模拟前端输出电流测量,总输出误差不超过±1%满量程。CT415-
HSN830DR旨在实现快速响应时间的电流测量。此外,用户可以通过板载SMD跳线器选择传感器的输出电压电平,将其放置到标记为3V3或5V的适当位置。即使具有1MHz的高带宽,CT415-HSN830DR的功耗也很小。CT415-HSN830DR的输出信号可以使用MCP3221转换为数字值,MCP3221是一款来自Microchip的具有12位分辨率的逐次逼近A/D转换器,使用2线I2C兼容接口,也可以直接发送到标记为AN的mikroBUS™插座的模拟引脚。选择可以通过标记为ADC SEL的板载
SMD跳线器进行,将其放置在标记为EXT和INT的适当位置。此外,此Click板应与负载串联连接。两个板载端子连接器测量电流,一个端子块用于正电流输入,另一个用于负电流输入。此Click板可以使用通过VCC SEL跳线选择的3.3V或5V逻辑电压电平之一运行。这样,既可以使用3.3V又可以使用5V的MCU正确使用通信线。然而,此Click板配备了一个包含易于使用函数和示例代码的库,可用作进一步开发的参考。

功能概述
开发板

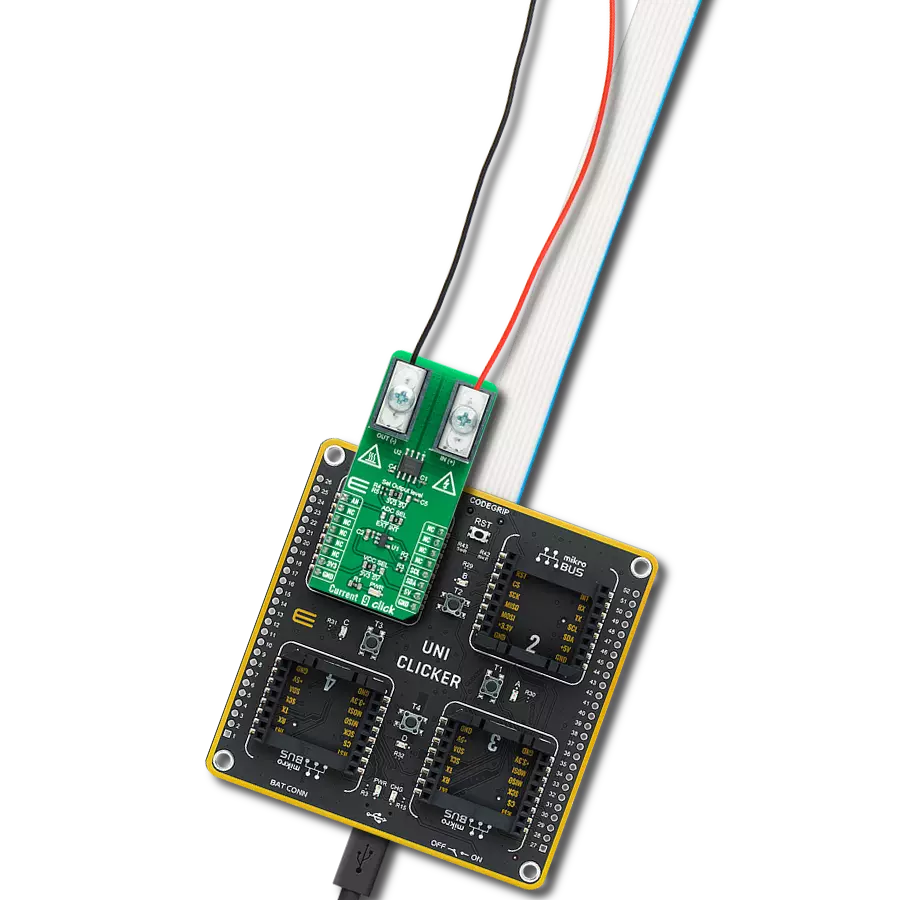

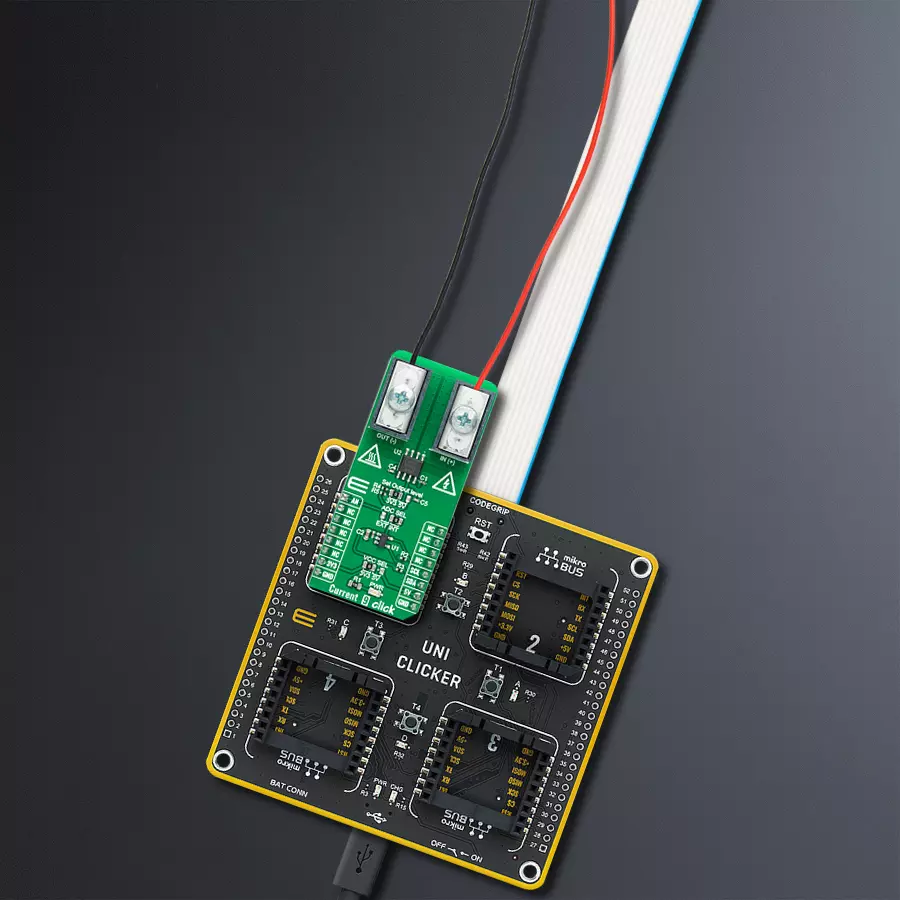

UNI Clicker 是一款紧凑型开发板,设计为一体化解决方案,它将 Click 板™ 的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它支持广泛的微控制器,如 Microchip、ST、NXP 和 TI 等厂商的不同 ARM、PIC32、dsPIC、PIC 和 AVR(不论其引脚数量),具备四个 mikroBUS™ 插槽用于 Click 板™ 连接,一个 USB 连接器,LED 指示灯,按钮,一个调试器/程序员连接器,以及两个 26 针头用于与外部电子设备的接口。得益于创新的制造技术,它允许您迅速构建具有独特功能和特性的小工
具。UNI Clicker 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。除了可以选择 UNI Clicker 的编程方式,使用第三方程序员或通过板载 JTAG/SWD 头连接的 CODEGRIP/mikroProg 外,UNI Clicker 板还包括一个为开发套件提供的干净且调节过的电源供应模块。它提供了两种供电方式;通过 USB Type-C(USB-C)连接器,其中板载电压调节器为板上每个组件提供适当的电压水平,或使用锂聚 合物/锂离子电池通过板载电池连接器供电。所有 mikroBUS™ 本身支持的通信方法(加上 USB
HOST/DEVICE)都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、为 MCU 卡提供的标准化插座(SiBRAIN 标准),以及几个用户可配置的按钮和 LED 指示灯。UNI Clicker 是 Mikroe 快速开发生态系统的一个重要组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。
微控制器概述
MCU卡片 / MCU

类型
8th Generation
建筑
ARM Cortex-M4
MCU 内存 (KB)
1024
硅供应商
STMicroelectronics
引脚数
64
RAM (字节)
327680
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 Current 9 Click 驱动程序的 API。
关键功能:
current9_read_voltage
- 该函数读取原始ADC值并将其转换为相应的电压水平。current9_read_current
- 该函数基于@b CURRENT9_NUM_CONVERSIONS的电压测量值,读取输入电流水平[A]。current9_set_vref
- 该函数设置Current 9 Click驱动程序的电压参考。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief Current 9 Click Example.
*
* # Description
* This example demonstrates the use of Current 9 Click board by reading and
* displaying the input current measurements.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and logger.
*
* ## Application Task
* Reads the input current measurements and displays the results on the USB UART
* approximately once per second.
*
* @note
* For better accuracy, set the voltage reference by using the @b current9_set_vref function,
* increase the number of conversions by modifying the @b CURRENT9_NUM_CONVERSIONS macro,
* and adjust the @b CURRENT9_ZERO_CURRENT_OFFSET voltage value.
*
* @author Stefan Filipovic
*
*/
#include "board.h"
#include "log.h"
#include "current9.h"
static current9_t current9; /**< Current 9 Click driver object. */
static log_t logger; /**< Logger object. */
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
current9_cfg_t current9_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
current9_cfg_setup( ¤t9_cfg );
CURRENT9_MAP_MIKROBUS( current9_cfg, MIKROBUS_1 );
err_t init_flag = current9_init( ¤t9, ¤t9_cfg );
if ( ( ADC_ERROR == init_flag ) || ( I2C_MASTER_ERROR == init_flag ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
float current = 0;
if ( CURRENT9_OK == current9_read_current ( ¤t9, ¤t ) )
{
log_printf( &logger, " Current : %.3f[A]\r\n\n", current );
Delay_ms ( 1000 );
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
