使用STM32L496AG和EC12D1564402创建旋转解决方案,配有发光红色LED环

点亮你的动作

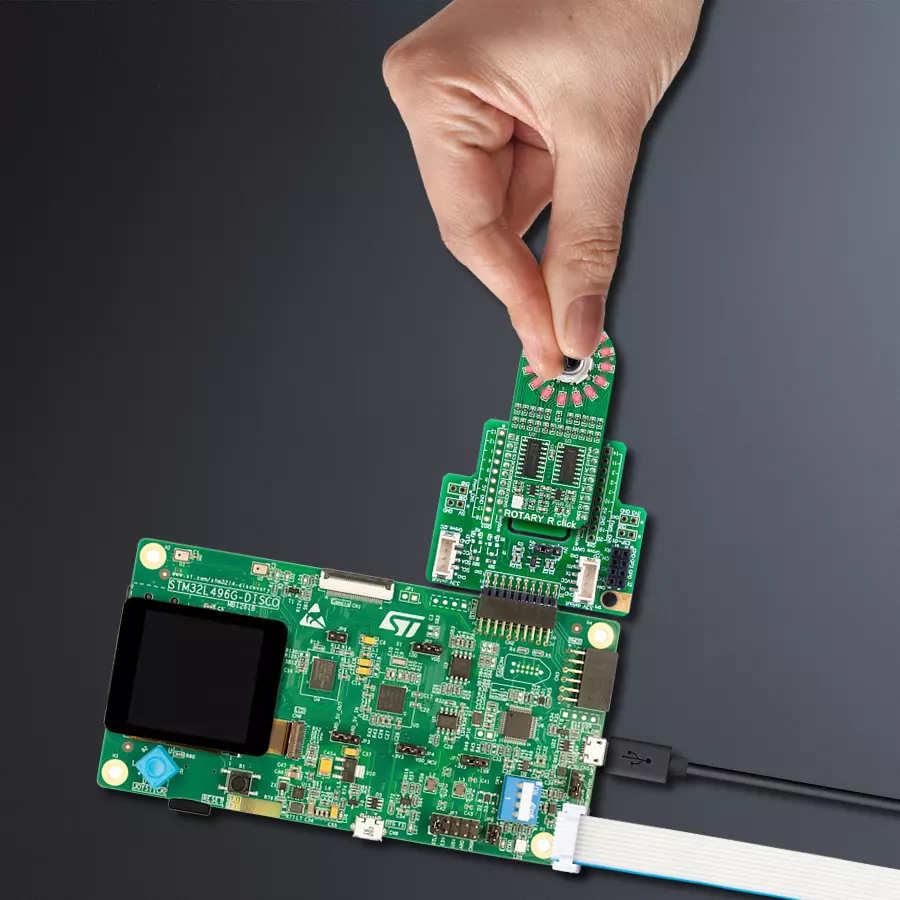

ROTARY R Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

ROTARY R Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

提升您的工艺水平,选择我们非凡的旋转解决方案,内置辉煌的 LED 灯环,这是创造力的见证。

A

A

硬件概览

它是如何工作的?

ROTARY R Click基于德州仪器的两个SN74HC595可通过SPI配置的8位移位寄存器,结合高品质的EC12D1564402旋转编码器,使您可以在设计中添加精密输入旋钮。EC12D1564402增量式旋转编码器被16个红色LED灯环围绕,单次旋转被分成15个离散步骤(与电位器相比,旋转编码器可以连续旋转)。这个Click板是构建各种需要精密输入的人机界面应用的理想解决方案,同时也适用于为任何应用添加一些有 趣的视觉效果。正如提到的,这个Click板使

用的是ALPS的EC12D1564402,带有按钮的15脉冲增量式旋转编码器。该编码器具有独特的机械规格(其内部开关的去抖动时间可降低到2毫秒),可以承受多次开关循环,最多可达30,000次。支持去抖动的电路允许接点在输出完全触发之前稳定下来。SN74HC595通过标准SPI接口控制每个LED,这些LED分别位于编码器周围的一个环上,最大频率为5MHz。旋转编码器 时,它在两个mikroBUS™线上输出A和B信号(相位不同),分别是mikroBUS™插座的

AN和PWM引脚,同时按下按钮接点,则通过mikroBUS™插座的中断线输出。SN74HC595还具有通过RST mikroBUS™线的复位功能。这个Click板可以通过PWR SEL跳线选择3.3V和5V逻辑电压电平工作。这样,既能够允许3.3V和5V功能的MCU正确使用通信线路。然而,这个Click板配备了一个包含易于使用的函数和示例代码的库,可作为进一步开发的参考。

ROTARY R Click hardware overview image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

Encoder Output B
PA4
AN
Reset
PB2
RST
SPI Chip Select
PG11
CS
SPI Clock
PI1
SCK
SPI Data OUT
PD3
MISO
SPI Data IN
PI3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Encode Output A
PA0
PWM
Knob Detection
PH2
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

ROTARY R Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含 ROTARY R Click 驱动程序的 API。

关键功能:

  • rotaryr_generic_transfer - ROTARY R 数据传输功能。

  • rotaryr_turn_on_led_by_position - 根据位置打开 LED 的功能。

  • rotaryr_button_push - 如果按钮被按下则返回 1,否则返回 0。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Rotary R Click example
 *
 * # Description
 * The demo application controls led on Click with rotary on board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes SPI driver, set initial states,
 * set RST logic high and performs device configuration.
 *
 * ## Application Task
 * Show functionality of Rotary R Click, rotating and turn on/off led's,
 * using the SPI interface.
 *
 * @note
 * In orther to use all of the Clicks functionality, pull down INT pin.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "rotaryr.h"

static rotaryr_t rotaryr;
static log_t logger;

static uint8_t start_status;
static uint8_t old_state;
static uint8_t new_state;
static uint8_t old__rot_state;
static uint8_t new_rotate_state;
static uint8_t led_state;
static uint16_t led_data;

void application_init ( void ) {
    log_cfg_t log_cfg;  /**< Logger config object. */
    rotaryr_cfg_t rotaryr_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.

    rotaryr_cfg_setup( &rotaryr_cfg );
    ROTARYR_MAP_MIKROBUS( rotaryr_cfg, MIKROBUS_1 );
    err_t init_flag  = rotaryr_init( &rotaryr, &rotaryr_cfg );
    if ( init_flag == SPI_MASTER_ERROR ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    log_info( &logger, " Application Task " );

    led_data = 0x0001;
    old_state = 0;
    new_state = 1;
    old__rot_state = 0;
    new_rotate_state = 1;
}

void application_task ( void ) {
    rotaryr_turn_on_led_by_data( &rotaryr, led_data );

//     Push button
    if ( rotaryr_button_push( &rotaryr ) ) {
        new_state = 1;
        if ( new_state == 1 && old_state == 0 ) {
            old_state = 1;
            led_state = ( led_state + 1 ) % 5;
            if ( led_state == 4 ) {
                for ( old_state = 0; old_state < 17; old_state++ ) {
                    rotaryr_turn_on_led_by_data( &rotaryr, 0xAAAA );
                    Delay_ms ( 100 );
                    rotaryr_turn_on_led_by_data( &rotaryr, 0x5555 );
                    Delay_ms ( 100 );
                }

                for ( old_state = 0; old_state < 17; old_state++ ) {
                    rotaryr_turn_on_led_by_position( &rotaryr, old_state );
                    Delay_ms ( 100 );
                }

                led_state = 0;
                led_data = rotaryr_get_led_data( led_state );
            }
            else {
                led_data = rotaryr_get_led_data( led_state );
            }
        }
    }
    else {
        old_state = 0;
    }

//     Rotate Clockwise and CounterClockwise
    if ( rotaryr_get_eca_state( &rotaryr ) == rotaryr_get_ecb_state( &rotaryr ) ) {
        old__rot_state = 0;
        start_status = rotaryr_get_eca_state( &rotaryr ) && rotaryr_get_ecb_state( &rotaryr );
    }
    else {
        new_rotate_state = 1;
        if ( new_rotate_state != old__rot_state ) {
            old__rot_state = 1;
            if ( start_status != rotaryr_get_eca_state( &rotaryr ) ) {
                led_data = ( led_data << 1 ) | ( led_data >> 15 );
            }
            else {
                led_data = ( led_data >> 1 ) | ( led_data << 15 );
            }
        }
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
