中级
30 分钟

使用 CY8C9520A 和 STM32F302VC 简化复杂的 I/O 挑战

解锁连接能力

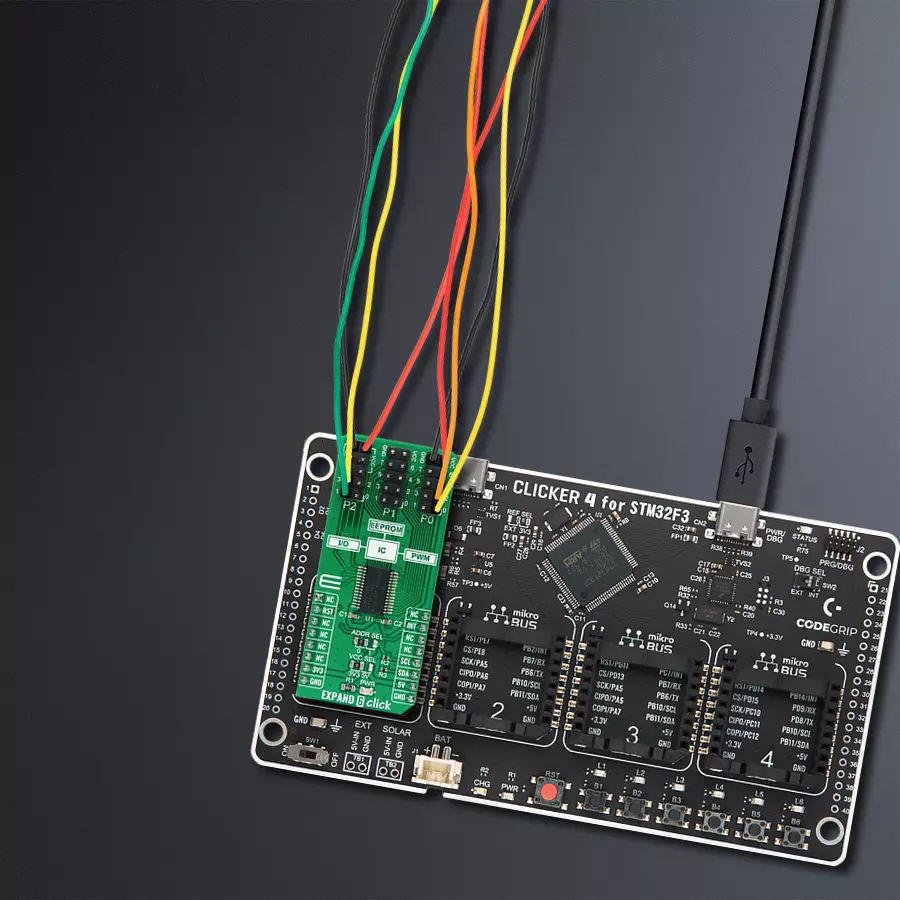

EXPAND 6 Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

EXPAND 6 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

以信心应对有限I/O资源的挑战,因为我们的端口扩展技术提供实时引脚扩展、精确控制和多样化电子系统的适应性。

A

A

硬件概览

它是如何工作的?

EXPAND 6 Click基于Infineon的CY8C9520A,这是一款具有EEPROM和四个独立可配置8位PWM输出的20位I/O扩展器。CY8C9520A的主要模块包括控制单元、PWM、EEPROM和I/O端口。I/O扩展器的数据引脚可以独立分配为输入、输出或PWM输出,并且可以配置为开漏或集电极、强驱动(10 mA源,25 mA沉)、上拉或下拉电阻,或高阻抗,这些可以在端口驱动模式寄存器中选择。它作为两个I2C外围设备运行,第一个设备是多端口I/O扩展器(单个I2C地址通过寄存器访问所有端口),第二个是具有3 Kbyte地址空间的串行EEPROM。配置和输出寄存器设置可以作

为用户默认值存储在EEPROM的专用部分中。如果用户默认值存储在EEPROM中,它们将在上电序列中恢复到端口。EEPROM是字节可读的,并支持逐字节写入。此Click板™上的端口2的引脚3可以配置为EEPROM写入禁用(WD)输入,当设置为高时阻止写操作。配置寄存器也可以关闭EEPROM操作。EXPAND 6 Click通过标准I2C 2线接口与MCU通信,最大频率为100kHz。默认情况下,CY8C9520A有两种可能的I2C从设备地址格式:第一种用于访问多端口设备,第二种用于访问EEPROM。I2C从设备地址的选择是通过设置CY8C9520A的A0引脚上的逻辑电平来执行的,可以使用标

记为ADDR SEL的SMD跳线完成。它还生成一个可编程中断信号,路由到mikroBUS™的INT引脚,这可以通知系统主设备其端口上有传入数据或PWM输出状态已更改。路由到mikroBUS™插座RST引脚的复位信号类似于POR(上电复位)功能。当CY8C9520A处于复位状态时,所有输入和输出引脚都保持在默认的高阻状态。此Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压水平运行。这样,3.3V和5V的MCU都可以正确使用通信线。此外,此Click板™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

EXPAND 6 Click top side image
EXPAND 6 Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
PC15
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

EXPAND 5 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 EXPAND 6 Click 驱动程序的 API。

关键功能:

  • expand6_write_port - 设置一个端口中所有输出引脚逻辑电平的函数

  • expand6_reset - 重置功能

  • expand6_write_pin - 设置单个输出引脚逻辑电平的函数

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Expand6 Click example
 *
 * # Description
 * This example demonstrates the use of EXPAND 6 Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initalizes I2C driver and makes an initial log.
 *
 * ## Application Task
 * This example shows the capabilities of the EXPAND 6 Click by toggling
 * each of the 20 available pins.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "expand6.h"

// ------------------------------------------------------------------ VARIABLES

static expand6_t expand6;
static log_t logger;

uint8_t pin_num;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    expand6_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    expand6_cfg_setup( &cfg );
    EXPAND6_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    expand6_init( &expand6, &cfg );

    expand6_reset ( &expand6 );
    Delay_ms ( 1000 );

    log_printf( &logger, "------------------- \r\n" );
    log_printf( &logger, "   EXPAND 6 Click   \r\n" );
    log_printf( &logger, "------------------- \r\n" );
}

void application_task ( void )
{
    expand6_write_port( &expand6, EXPAND6_PORT_0, 0xFF );
    expand6_write_port( &expand6, EXPAND6_PORT_1, 0xFF );
    expand6_write_port( &expand6, EXPAND6_PORT_2, 0xFF );

    log_printf( &logger, "All pins set to HIGH logic level!\r\n" );
    log_printf( &logger, "---------------------------------\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );

    for ( pin_num = 0; pin_num < 20; pin_num++ )
    {
        expand6_write_pin( &expand6, pin_num, EXPAND6_LOW );
        log_printf( &logger, "Pin %u is set to LOW logic level!\r\n", ( uint16_t) pin_num );
        Delay_ms ( 300 );
    }

    log_printf( &logger, "---------------------------------\r\n" );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
