使用 FXOS8700CQ 和 STM32L496AG 革新您的运动追踪方式

通向无缝运动追踪的道路

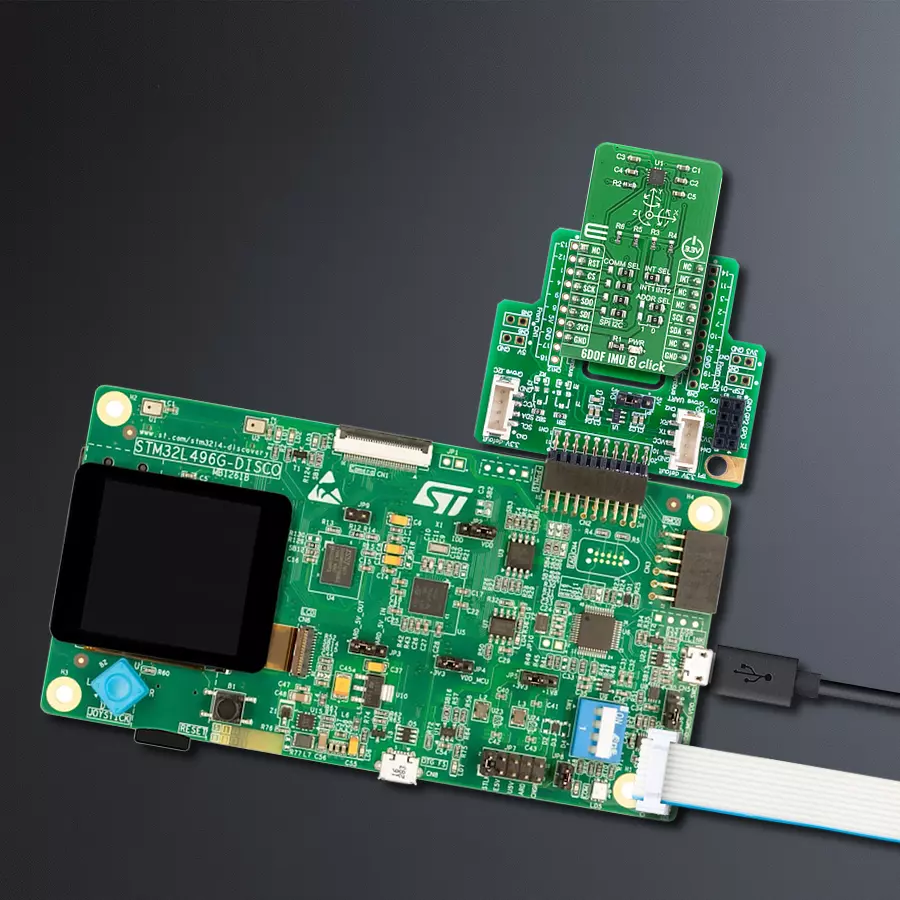

6DOF IMU 3 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

6DOF IMU 3 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

我们的6DOF IMU解决方案使您能够实现精确的运动和位置跟踪,为各种应用中的无缝导航打开了大门。

A

A

硬件概览

它是如何工作的?

6DOF IMU 3 Click 基于NXP Semiconductor的FXOS8700CQ,这是一款小型、低功耗的3轴线性加速度计和3轴磁力计组合成的单个封装设备。该设备具有可选的I2C或点对点SPI串行接口,具有14位加速度计和16位磁力计ADC分辨率以及智能嵌入功能。FXOS8700CQ具有动态可选的±2 g/±4 g/±8 g全量程加速度范围和±1200 μT固定磁测量范围。用户可以为每个传感器选择1.563Hz到800Hz的输出数据率(ODR)。交错的磁性和加速度数据可在高达400Hz的ODR速率下提供。传感器的灵敏度用mg/LSB(加速度计)和μT/LSB(磁力计)

表示。磁力计的灵敏度固定为0.1 μT/LSB。加速度计的灵敏度随着用户选择的全量程范围而变化。在2 g模式下,加速度计的灵敏度为0.244 mg/LSB,在4 g模式下为0.488 mg/LSB,在8 g模式下为0.976 mg/LSB,使其非常适用于安全应用,如运动检测、门开关、智能家居应用、机器人和具有电子罗盘(e-compass)功能的无人机(UAVs)、医疗用途,如病人监护、跌倒检测等。6DOF IMU 3 Click支持SPI和I2C通信接口,使其可以与各种MCU一起使用。可以通过移动位于COM SEL下的SMD跳线到适当位置(SPI或I2C)来选择通信接口。在Click板™处于I2C

模式下时,可以通过SMD跳线配置从设备的I2C地址。标记为ADDR SEL的SMD跳线设置I2C地址的最低有效位(LSB)。I2C接口符合快速模式(400 kHz)和普通模式(100 kHz)的I2C标准,而SPI接口是经典的主机/外设串行端口。FXOS8700CQ始终被视为外设,因此从不发起通信。此Click板™只能在3.3V逻辑电压水平下运行。在使用具有不同逻辑电平的MCU之前,板上必须执行适当的逻辑电压电平转换。此外,它配备了一个包含功能和示例代码的库,可用作进一步开发的参考。

6DOF IMU 3 Click top side image
6DOF IMU 3 Click bottom side image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
PB2
RST
SPI Chip Select
PG11
CS
SPI Clock
PI1
SCK
SPI Data OUT
PD3
MISO
SPI Data IN
PI3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PH2
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB8
SCL
I2C Data
PB7
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

6DOF IMU 3 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 6DOF IMU 3 Click 驱动程序的 API。

关键功能:

  • c6dofimu3_check_id - 该函数通过读取FXOS8700CQ 6轴传感器(集成线性加速度计和磁力计)在6DOF IMU 3 Click板上的传感器ID寄存器地址中的ID值来检查设备ID。

  • c6dofimu3_read_mag_data - 该函数从6DOF IMU 3 Click板上的FXOS8700CQ 6轴传感器的C6DOFIMU3_M_OUT_X_MSB寄存器地址开始读取16位(有符号)磁力计X轴、Y轴和Z轴数据。

  • c6dofimu3_read_accel_data - 该函数从6DOF IMU 3 Click板上的FXOS8700CQ 6轴传感器的C6DOFIMU3_OUT_X_MSB寄存器地址开始读取14位(有符号)加速度计X轴、Y轴和Z轴数据。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief 6Dofimu3 Click example
 *
 * # Description
 * This example demonstrates the use of 6DOF IMU 3 Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and sets the device default configuration.
 *
 * ## Application Task
 * Measures acceleration and magnetometer data and displays the results on USB UART each second.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "c6dofimu3.h"

// ------------------------------------------------------------------ VARIABLES

static c6dofimu3_t c6dofimu3;
static log_t logger;

c6dofimu3_accel_t accel_data;
c6dofimu3_mag_t mag_data;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    c6dofimu3_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    c6dofimu3_cfg_setup( &cfg );
    C6DOFIMU3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    c6dofimu3_init( &c6dofimu3, &cfg );

    c6dofimu3_default_cfg( &c6dofimu3 );
    Delay_ms ( 100 );
}

void application_task ( void )
{
    if ( c6dofimu3_check_data_ready( &c6dofimu3 ) )
    {
        c6dofimu3_get_data ( &c6dofimu3, &accel_data, &mag_data );

        log_printf( &logger, " Accel X : %.2f mg \t Mag X : %.2f uT\r\n", accel_data.x, mag_data.x );

        log_printf( &logger, " Accel Y : %.2f mg \t Mag Y : %.2f uT\r\n", accel_data.y, mag_data.y );

        log_printf( &logger, " Accel Z : %.2f mg \t Mag Z : %.2f uT\r\n", accel_data.z, mag_data.z );

        log_printf( &logger, "-------------------------------------\r\n" );

        Delay_ms ( 800 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
