使用MAX4634和STM32F302VC轻松选择和处理来自多个来源的模拟信号

切换到完美

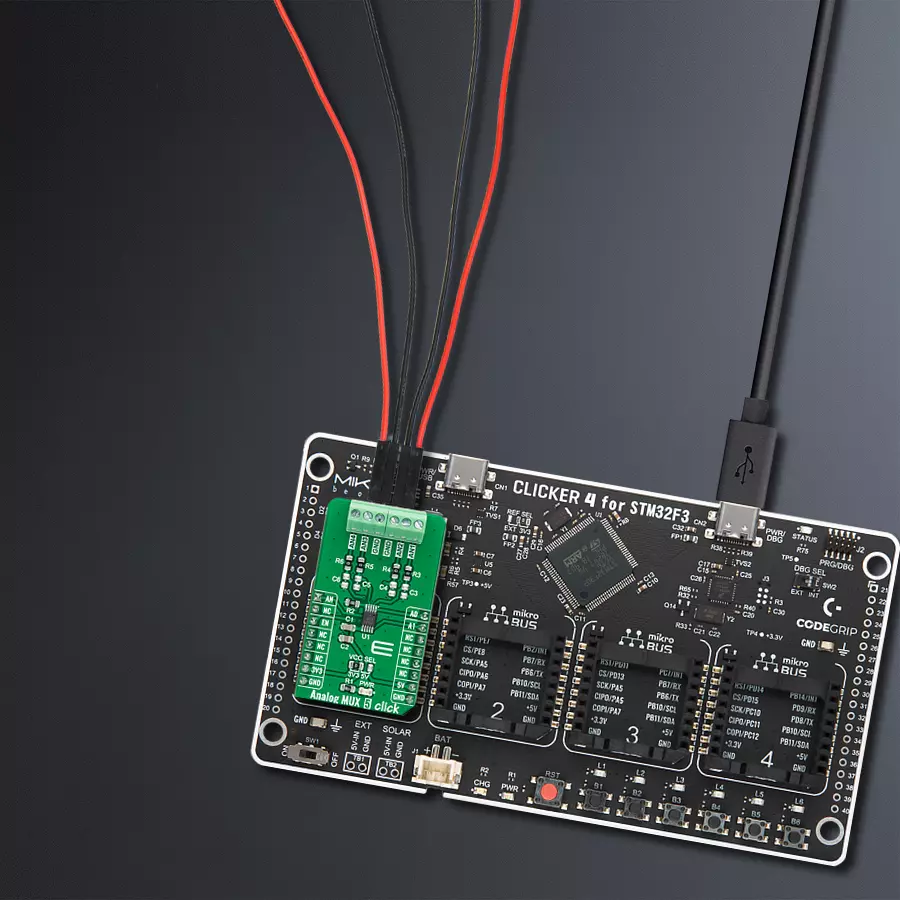

Analog MUX 5 Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

Analog MUX 5 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

体验精确且低电压的模拟数据切换,为音频、视频、数据采集应用等众多应用提供无与伦比的性能。

A

A

硬件概览

它是如何工作的?

Analog MUX 5 Click 基于 MAX4634,这是一款来自 Analog Devices 的低电阻、低电压模拟多路复用器。MAX4634 的 CMOS 开关结构允许在其供电电压范围内处理模拟信号。它的最大开启电阻 (RON) 为 4Ω,并提供开关之间的 RON 匹配,最大为 0.3Ω,指定信号范围内的 RON 平坦度为 1Ω。此外,所有数字输入具有 +0.8V 和 +2.4V 的逻辑阈值,确保在 +5V 操作时与 TTL/CMOS 逻辑兼容。此 Click board™ 使用多个 GPIO 引脚与 MCU

通信。可以通过连接到 mikroBUS™ 插座的 CS 引脚的 EN 引脚启用或禁用,从而提供打开/关闭 MAX4634 电源的开关操作。它还提供两个地址信号,标记为 A0 和 A1,并连接到 mikroBUS™ 插座的 PWM 和 INT 引脚,根据设置确定所需模拟输入通道的激活,同时通过 mikroBUS™ 插座的 AN 引脚监控该输入模拟信号。每个模拟输入都有一个跳线,用于从 R3 到 R6 的硬件激活或禁用,并且电容器用于对 C3 到 C6 的输入通道进行额外过滤。

对于所有 CMOS 设备,建议进行适当的电源顺序。在应用模拟信号或逻辑输入之前,始终先应用电源,尤其是当模拟或逻辑信号没有电流限制时。此 Click board™ 可以通过 VCC SEL 跳线选择 3.3V 或 5V 逻辑电压水平。这样,3.3V 和 5V 的 MCU 都可以正确使用通信线。然而,该 Click board™ 配备了包含易于使用的函数和示例代码的库,可作为进一步开发的参考。

Analog MUX 5 Click top side image
Analog MUX 5 Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

Analog Signal
PC4
AN
NC
NC
RST
Enable
PA4
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Address Control 0
PE9
PWM
Address Control 1
PD0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Analog MUX 5 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

软件支持

库描述

该库包含 Analog MUX 5 Click 驱动程序的 API。

关键功能:

  • analogmux5_cfg_setup - 配置对象初始化函数。

  • analogmux5_init - 初始化函数。

  • analogmux5_default_cfg - Click 默认配置函数。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Analog MUX 5 Click Example.
 *
 * # Description
 * This example showcases how to initialize, configure and use the Analog MUX 5 Click module.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and enables the analog inputs.
 *
 * ## Application Task
 * This is an example that shows the use of a Analog MUX 5 Click board.
 * In this example, we switch from channel AN1 to channel AN4,
 * read and display the voltage on the active channel.
 * Results are being sent to the Usart Terminal where you can track their changes.
 *
 *
 * @author Nikola Peric
 *
 */

#include "board.h"
#include "log.h"
#include "analogmux5.h"

static analogmux5_t analogmux5;   /**< Analog MUX 5 Click driver object. */
static log_t logger;              /**< Logger object. */

void application_init ( void )
{
    log_cfg_t log_cfg;                /**< Logger config object. */
    analogmux5_cfg_t analogmux5_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    analogmux5_cfg_setup( &analogmux5_cfg );
    ANALOGMUX5_MAP_MIKROBUS( analogmux5_cfg, MIKROBUS_1 );
    if ( ADC_ERROR == analogmux5_init( &analogmux5, &analogmux5_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( ANALOGMUX5_ERROR == analogmux5_default_cfg ( &analogmux5 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float analogmux5_an_voltage = 0;

    analogmux5_select_ch( &analogmux5, ANALOGMUX5_SEL_CH_1 );
    Delay_ms ( 100 );

    if ( ADC_ERROR != analogmux5_read_an_pin_voltage ( &analogmux5, &analogmux5_an_voltage ) )
    {
        log_printf( &logger, " Channel [ 1 ] ---> AN Voltage : %.3f[V]\r\n\n", analogmux5_an_voltage );
    }

    analogmux5_select_ch( &analogmux5, ANALOGMUX5_SEL_CH_2 );
    Delay_ms ( 100 );

    if ( ADC_ERROR != analogmux5_read_an_pin_voltage ( &analogmux5, &analogmux5_an_voltage ) )
    {
        log_printf( &logger, " Channel [ 2 ] ---> AN Voltage : %.3f[V]\r\n\n", analogmux5_an_voltage );
    }

    analogmux5_select_ch( &analogmux5, ANALOGMUX5_SEL_CH_3 );
    Delay_ms ( 100 );

    if ( ADC_ERROR != analogmux5_read_an_pin_voltage ( &analogmux5, &analogmux5_an_voltage ) )
    {
        log_printf( &logger, " Channel [ 3 ] ---> AN Voltage : %.3f[V]\r\n\n", analogmux5_an_voltage );
    }

    analogmux5_select_ch( &analogmux5, ANALOGMUX5_SEL_CH_4 );
    Delay_ms ( 100 );

    if ( ADC_ERROR != analogmux5_read_an_pin_voltage ( &analogmux5, &analogmux5_an_voltage ) )
    {
        log_printf( &logger, " Channel [ 4 ] ---> AN Voltage : %.3f[V]\r\n\n", analogmux5_an_voltage );
    }
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
