使用LTC6903和MK64FN1M0VDC12创建数字控制振荡器
触手可及的计时完美
已发布 6月 24, 2024
点击板
Clock Gen 5 Click
开发板
Clicker 2 for Kinetis
编译器
NECTO Studio
微控制器单元
MK64FN1M0VDC12
通过添加时钟发生器到您的解决方案中，提升性能并最大化效率。
A
A
硬件概览
它是如何工作的？
Clock Gen 5 Click基于LTC6903，这是一款由Analog Devices提供的低功耗自包含数字频率源，通过3线数字接口设置精确频率范围从1kHz到68MHz。LTC6903包含一个内部反馈回路，控制在34MHz到68MHz之间工作的高频方波（VCO）。它也是一个电阻控制振荡器，提供集成的串行电阻DAC和一组数字频率分频器。振荡器频率与DAC的电阻成反比，步长范围在频率的0.05%到0.1%之间。在大多数频率范围内，Clock Gen 5 Click的输出是通过更高的内
部时钟频率分频产生的，这有助于最小化设备输出的抖动和子谐波。在最高频率范围内，分频比减少，这将导致更大的周期抖动以及内部采样频率的毛刺。输出时钟信号可通过阻抗为50Ω的SMA连接器（标记为MAIN和AUX CLOCK）获得，这些信号主要通过TC7SZ125FU（三态总线缓冲器）输出，使LTC6903正常运行并产生所需的输出。Clock Gen 5 Click通过3线SPI串行接口与MCU通信，工作时钟频率高达20MHz。输出信号由寄存器位MODE1和
MODE0控制，可以通过这些位禁用输出信号。当通过模式控制位禁用两个输出信号时，内部振荡器也被禁用。OE引脚连接到mikroBUS™插座的RST引脚，也可用于异步禁用任一输出而无需完全关闭振荡器。此Click板™可以通过VCC SEL跳线选择使用3.3V或5V逻辑电压水平。这样，3.3V和5V的MCU都可以正确使用通信线路。此外，这款Click板™配备了一个包含易用函数和示例代码的库，可用作进一步开发的参考。
功能概述
开发板
Clicker 2 for Kinetis 是一款紧凑型入门开发板，它将 Click 板™的灵活性带给您喜爱的微控制器，使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 ARM Cortex-M4F 微控制器，NXP 半导体公司的 MK64FN1M0VDC12，两个 mikroBUS™ 插槽用于 Click 板™连接，一个 USB 连接器，LED 指示灯，按钮，一个 JTAG 程序员连接器以及两个 26 针头用于与外部电子设备的接口。其紧凑的设计和清晰、易识别的丝网标记让您能够迅速构建具有独特功能和特性
的小工具。Clicker 2 for Kinetis 开发套件的每个部分 都包含了使同一板块运行最高效的必要组件。除了可以选择 Clicker 2 for Kinetis 的编程方式，使用 USB HID mikroBootloader 或外部 mikroProg 连接器进行 Kinetis 编程外，Clicker 2 板还包括一个干净且调节过的开发套件电源供应模块。它提供了两种供电方式；通过 USB Micro-B 电缆，其中板载电压调节器为板上每个组件提供适当的电压水平，或使用锂聚合物 电池通过板载电池连接器供电。所有 mikroBUS™ 本
身支持的通信方法都在这块板上，包括已经建立良好的 mikroBUS™ 插槽、重置按钮和几个用户可配置的按钮及 LED 指示灯。Clicker 2 for Kinetis 是 Mikroe 生态系统的一个组成部分，允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持，得益于大量不同的 Click 板™（超过一千块板），其数量每天都在增长，它涵盖了原型制作的许多方面。
微控制器概述
MCU卡片 / MCU
建筑
ARM Cortex-M4
MCU 内存 (KB)
1024
硅供应商
NXP
引脚数
121
RAM (字节)
262144
使用的MCU引脚
mikroBUS™映射器
“仔细看看！”
Click board™ 原理图
一步一步来

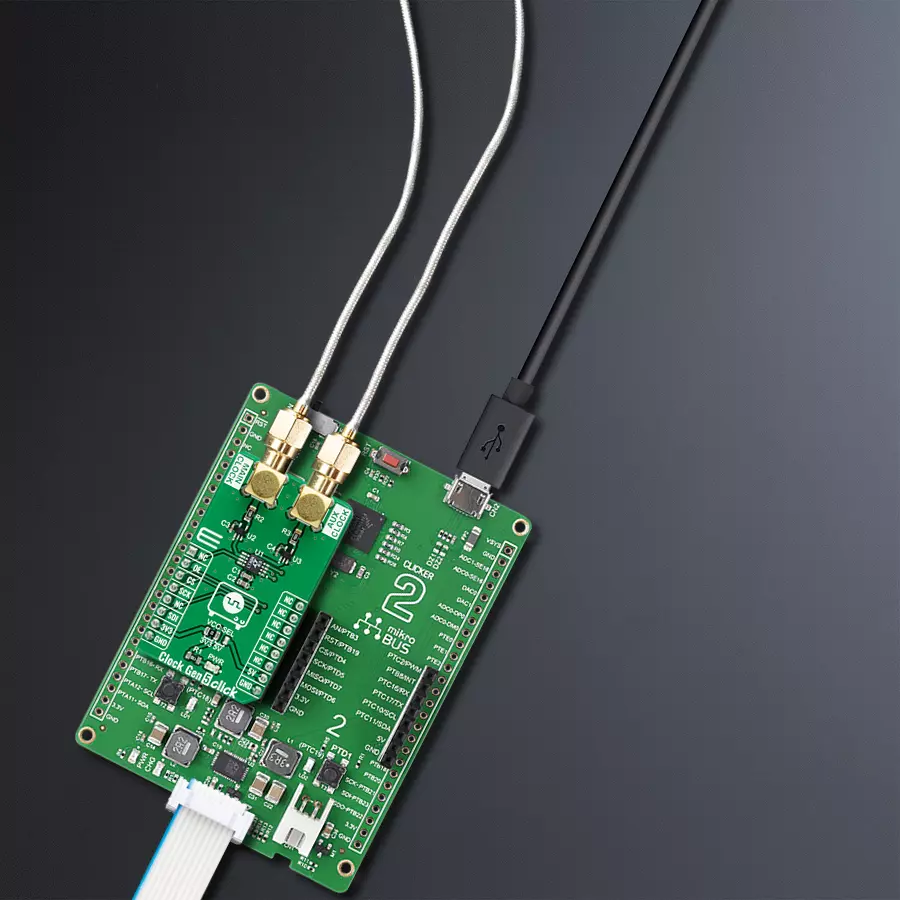

项目组装
从选择您的开发板和Click板™开始。以Clicker 2 for Kinetis作为您的开发板开始。
软件支持
库描述
该库包含 Clock Gen 5 Click 驱动程序的 API。
关键功能:
clockgen5_out_enable- 启用输出功能clockgen5_set_config- 设置配置功能clockgen5_set_freq- 设置频率功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief ClockGen5 Click example
*
* # Description
* This is an example that demonstrates the use of the Clock Gen 5 Click board.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initialization driver enables - SPI,
* set output configuration CLK 180, also write log.
*
* ## Application Task
* In this example, we adjusts different frequencies every 3 sec.
* Results are being sent to the Uart Terminal where you can track their changes.
*
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "clockgen5.h"
static clockgen5_t clockgen5;
static log_t logger;
void application_init ( void ) {
log_cfg_t log_cfg; /**< Logger config object. */
clockgen5_cfg_t clockgen5_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
clockgen5_cfg_setup( &clockgen5_cfg );
CLOCKGEN5_MAP_MIKROBUS( clockgen5_cfg, MIKROBUS_1 );
err_t init_flag = clockgen5_init( &clockgen5, &clockgen5_cfg );
if ( SPI_MASTER_ERROR == init_flag ) {
log_error( &logger, " Application Init Error. " );
log_info( &logger, " Please, run program again... %d", init_flag );
for ( ; ; );
}
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " Enabling Output \r\n" );
clockgen5_out_enable( &clockgen5, CLOCKGEN5_OUTPUT_ENABLE);
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " Set configuration \r\n" );
log_printf( &logger, "-----------------------\r\n" );
clockgen5_set_config( &clockgen5, CLOCKGEN5_CFG_ON_CLK_180 );
Delay_ms ( 500 );
log_info( &logger, " Application Task " );
}
void application_task ( void ) {
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 12.0 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 12000.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 8.0 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 8000.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 5.5 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 5500.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 2.7 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 2700.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 0.8 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 800.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "-----------------------\r\n" );
log_printf( &logger, " 0.2 MHz \r\n" );
clockgen5_set_freq( &clockgen5, 200.0 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
