硬件概览
它是如何工作的?
Clock Gen 4 Click基于Cirrus Logic的CS2200-CP,这是一个由Delta-Sigma分数-N频率合成器组成的模拟PLL架构。Delta-Sigma分数-N频率合成器具有高分辨率的输入/输出时钟比率,低相位噪声,广泛的输出频率范围,并且能够快速调谐到新频率。该频率合成器将时序参考时钟乘以N的值,以在标记为PLL Clock的连接器上生成稳定且低抖动的PLL时钟。此Click board™还有另一个标记为AUX Clock的连接器,根据寄存器配置输出输入/输出时钟之一的缓冲版本或状态信号。基于模拟PLL的频率合成器将低抖动的时序参考时钟用作内部电压控制振荡器
(VCO)的时间和相位参考。相位比较器将分数-N分频的时钟与原始时序参考进行比较,并生成由内部环路滤波器滤波的控制信号,以生成VCO的控制电压,从而设置其输出频率。Delta-Sigma调制器调制环路整数除法比,以获得参考时钟与VCO输出之间所需的分数比。这样可以在不使用外部滤波器元件的情况下,实现对各种输出频率的快速锁定时间。Clock Gen 4 Click提供了使用I2C和SPI接口的可能性,其中I2C通信的最大频率为100kHz,SPI通信的最大频率为6MHz。选择可以通过将标有COMM SEL的SMD跳线放置在适当位置来执行。请注意,所
有跳线必须放置在同一侧,否则Click board™可能会变得无响应。在选择I2C接口时,CS2200-CP允许选择其I2C从地址的最低有效位(LSB)。这可以通过使用标记为ADDR SEL的SMD跳线来完成。此Click board™只能使用3.3V逻辑电压电平操作。在使用具有不同逻辑电平的MCU之前,必须进行适当的逻辑电压电平转换。但是,Click board™配备了一个包含函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Nucleo-64 搭载 STM32F410RB MCU 提供了一种经济高效且灵活的平台,供开发者探索新想法并原型设计他们的项目。该板利用 STM32 微控制器的多功能性,使用户能够为他们的项目选择最佳的性能与功耗平衡。它配备了 LQFP64 封装的 STM32 微控制器,并包含了如用户 LED(同时作为 ARDUINO® 信号)、用户和复位按钮,以及 32.768kHz 晶体振荡器用于精确的计时操作等基本组件。Nucleo-64 板设计考虑到扩展性和灵活性,它特有的 ARDUINO® Uno
V3 扩展连接器和 ST morpho 扩展引脚头,提供了对 STM32 I/O 的完全访问,以实现全面的项目整合。电源供应选项灵活,支持 ST-LINK USB VBUS 或外部电源,确保在各种开发环境中的适应性。该板还配备了一个具有 USB 重枚举功能的板载 ST-LINK 调试器/编程器,简化了编程和调试过程。此外,该板设计旨在简化高级开发,它的外部 SMPS 为 Vcore 逻辑供电提供高效支持,支持 USB 设备全速或 USB SNK/UFP 全速,并内置加密功能,提升了项目的功效
和安全性。通过外部 SMPS 实验的专用连接器、 用于 ST-LINK 的 USB 连接器以及 MIPI® 调试连接器,提供了更多的硬件接口和实验可能性。开发者将通过 STM32Cube MCU Package 提供的全面免费软件库和示例得到广泛支持。这些,加上与多种集成开发环境(IDE)的兼容性,包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE,确保了流畅且高效的开发体验,使用户能够充分利用 Nucleo-64 板在他们的项目中的能力。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
128
硅供应商
STMicroelectronics
引脚数
64
RAM (字节)
32768
你完善了我!
配件
Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

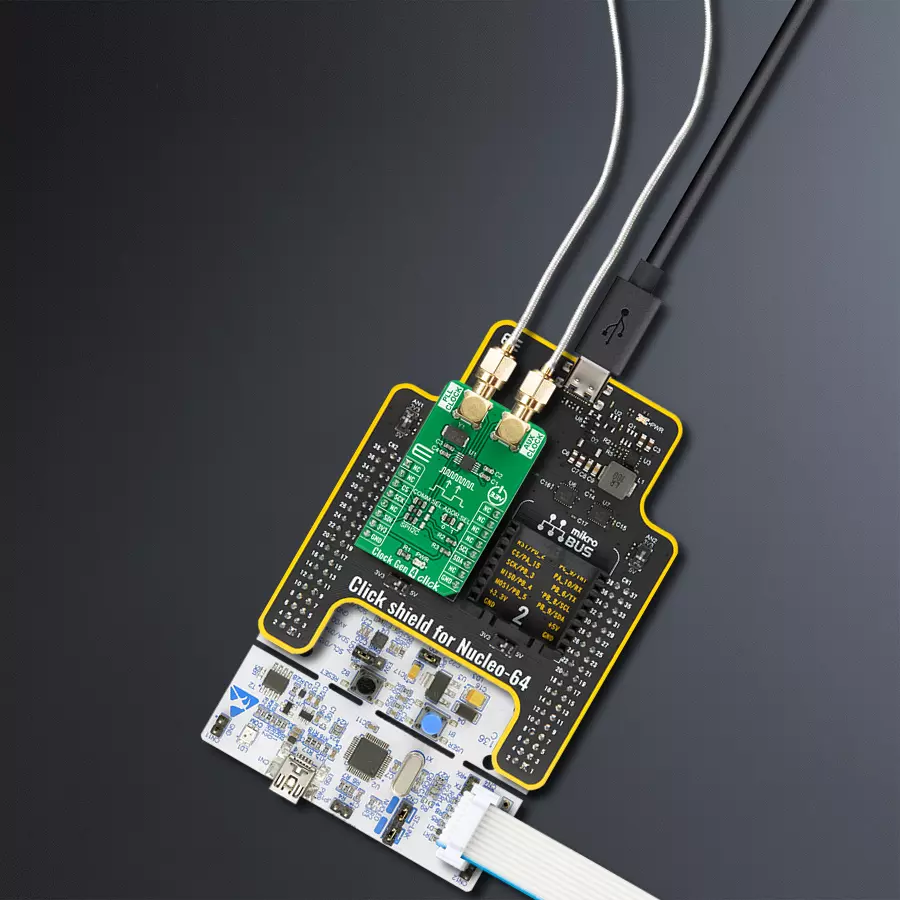

项目组装
软件支持
库描述
该库包含 Clock Gen 4 Click 驱动程序的 API。
关键功能:
clockgen4_dev_ctl- 该函数用于写入设备控制寄存器以应用设置。clockgen4_dev_cfg- 该函数用于写入设备配置1寄存器以应用设置。clockgen4_set_ratio- 该函数用于设置输出信号与输入时钟之间的比率。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief ClockGen4 Click example
*
* # Description
* This example demonstrates the use of Clock Gen 4 Click which is based on CS2200-CP for changing the channel clock. The CS2200-CP is an extremely
* versatile system clocking device that utilizes a programmable phase lock loop. The CS2200-CP is based on an analog PLL architecture and this
* architecture allows for frequency synthesis and clock generation from a stable reference clock. The CS2200-CP supports both I²C and SPI for full software control.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes I2C and SPI, sets CS pin as output and starts to write log, applies default settings and adjusted ratio to obtain a frequency.
*
* ## Application Task
* Clock Gen 4 Click is used in this example to generate and change the clock on the output channel.
*
* @author Jelena Milosavljevic
*
*/
#include "board.h"
#include "log.h"
#include "clockgen4.h"
static clockgen4_t clockgen4;
static log_t logger;
uint8_t com_itfc = 0;
void application_init ( void ){
log_cfg_t log_cfg; /**< Logger config object. */
clockgen4_cfg_t clockgen4_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
Delay_ms ( 100 );
log_printf( &logger, "---------------------" );
log_printf( &logger, " Clock Gen 4 Click " );
log_printf( &logger, "---------------------" );
// Click initialization.
clockgen4_cfg_setup( &clockgen4_cfg );
CLOCKGEN4_MAP_MIKROBUS( clockgen4_cfg, MIKROBUS_1 );
err_t init_flag = clockgen4_init( &clockgen4, &clockgen4_cfg );
if ( ( I2C_MASTER_ERROR == init_flag ) || ( SPI_MASTER_ERROR == init_flag ) ) {
log_error( &logger, " Application Init Error. " );
log_info( &logger, " Please, run program again... " );
for ( ; ; );
}
clockgen4_default_cfg ( &clockgen4 );
log_info( &logger, " Application Task " );
Delay_ms ( 100 );
}
void application_task ( void ){
clockgen4_dev_ctl ( &clockgen4, CLOCKGEN4_AUX_OUT_DIS | CLOCKGEN4_CLK_OUT_EN );
log_printf( &logger, " PLL Clock \r\n" );
log_printf( &logger, " output enabled! \r\n" );
log_printf( &logger, "---------------------\r\n" );
Delay_ms ( 1000 );
clockgen4_dev_ctl ( &clockgen4, CLOCKGEN4_AUX_OUT_EN | CLOCKGEN4_CLK_OUT_DIS );
log_printf( &logger, " AUX Clock \r\n" );
log_printf( &logger, " output enabled! \r\n" );
log_printf( &logger, "---------------------\r\n" );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
