使用M95M02-DR和PIC32MZ2048EFH100创建可靠的非易失性数据存储解决方案

利用EEPROM的魔力掌握数据!

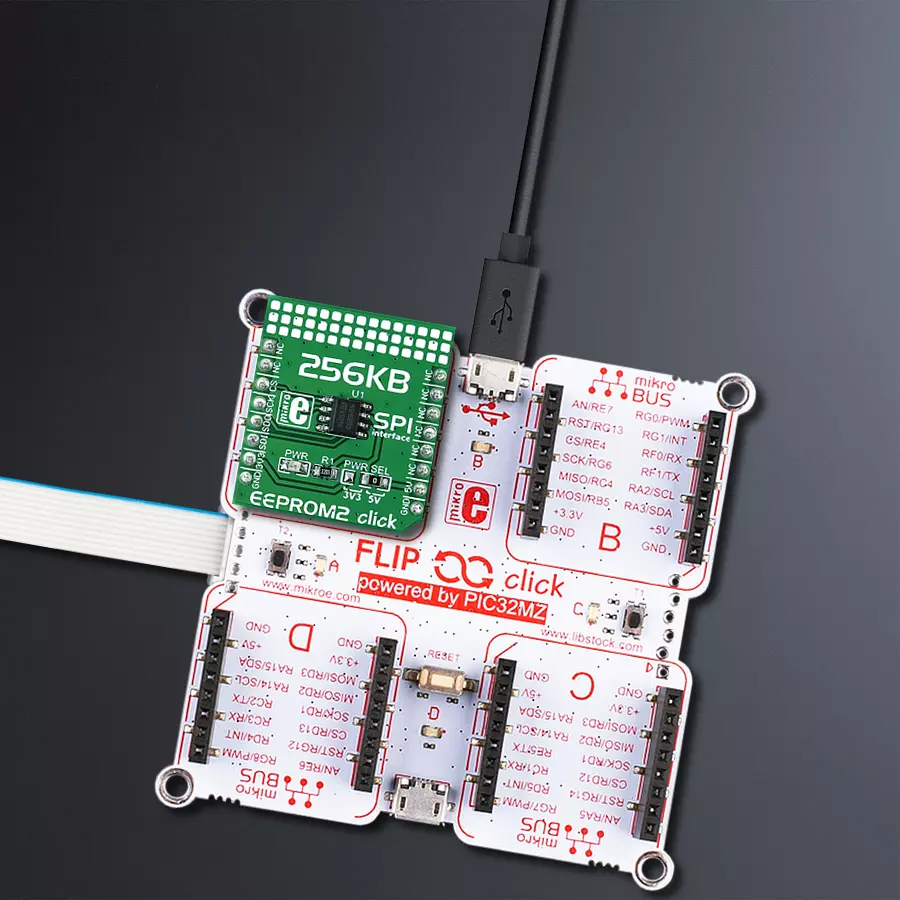

EEPROM 2 Click with Flip&Click PIC32MZ

已发布 6月 24, 2024

点击板

EEPROM 2 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

通过整合EEPROM存储器,我们的解决方案实现了无缝的配置更新和校准调整,增强了系统的灵活性和适应性。

A

A

硬件概览

它是如何工作的?

EEPROM 2 Click基于STMicroelectronics的M95M02,这是一款2M位的串行SPI总线EEPROM。2M位的EEPROM密度以位为单位表示,因此在8位的单位或字中有2,097,152位,这给出了262,144字节的数据存储器。此外,EEPROM被组织为内存页。一个页面包含256个字节,共有1024个页面(1024个页面 x 256字节 = 总共262,144字节)。了解内存单元的组织方式对于写入

和擦除操作至关重要。M95M02 IC的一个关键特性是错误校正码逻辑(ECC),它允许内部进行错误校正。M95M02 IC的另一个特性是识别内存页面,长达256字节,可用于存储ID或其他敏感数据,一旦写入,便可永久锁定。EEPROM 2 Click使用标准的4线SPI接口与主机MCU通信,支持高达5MHz的时钟频 率。有几种指令代码,例如写入使能和禁用、从内存数组读取和写入、读取和写

入状态寄存器等。它还包括特定部分或整个内存数组的写保护。这个Click板可以通过PWR SEL跳线选择3.3V或5V逻辑电压电平运行。这样,既支持3.3V又支持5V的MCU可以正确地使用通信线。此外,这个Click板配备了一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

EEPROM 2 Click hardware overview image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
RA0
CS
SPI Clock
RG6
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RB5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

EEPROM 2 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含EEPROM 2 Click驱动的API。

关键函数:

  • eeprom2_write - 将单个数据字节写入给定的存储器地址

  • eeprom2_write_bytes - 将数据字节写入给定的存储器地址

  • eeprom2_read_bytes - 从给定的存储器地址读取数据字节。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Eeprom2 Click example
 *
 * # Description
 * This application demonstrates the process of writing and
 * reading of data from EEPROM.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes EEPROM 2 driver.
 *
 * ## Application Task
 * Writing data to EEPROM and then reading that data and writing it via UART.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "eeprom2.h"

// ------------------------------------------------------------------ VARIABLES

static eeprom2_t eeprom2;
static log_t logger;
uint8_t text[ 7 ] = { 'M','i','k','r','o','e' };
uint8_t mem_value[ 7 ] = { 0 };

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    eeprom2_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.
    eeprom2_cfg_setup( &cfg );
    EEPROM2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    eeprom2_init( &eeprom2, &cfg );
}

void application_task ( void )
{
    eeprom2_write_bytes ( &eeprom2, 0x01, text, 6 );
    log_printf ( &logger, "Writing Mikroe to EEPROM 2 Click\r\n" );
    Delay_ms ( 1000 );
    eeprom2_read_bytes ( &eeprom2, 0x01 , mem_value, 6 );
    log_printf ( &logger, "Data read: %s\r\n", mem_value );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
