中级
30 分钟

使用DS28EC20和STM32F031K6保存用户设置和偏好

通过EEPROM创新实现未来保护解决方案

EEPROM 6 Click with Nucleo 32 with STM32F031K6 MCU

已发布 10月 01, 2024

点击板

EEPROM 6 Click

开发板

Nucleo 32 with STM32F031K6 MCU

编译器

NECTO Studio

微控制器单元

STM32F031K6

通过战略使用EEPROM存储器,我们的解决方案应对了数据持久性和管理方面的挑战,使您能够专注于创新和增长。

A

A

硬件概览

它是如何工作的?

EEPROM 6 Click基于DS28EC20,这是一款带有完整功能的1-Wire接口的20Kb数据EEPROM单芯片,来自Analog Devices。内存被组织为80页,每页256位。此外,该设备还有一个页面用于控制功能,如永久写保护和用于单个2048位(8页)内存块的EPROM仿真模式。一个易失性的256位内存页称为scratchpad,在向EEPROM写入数据时作为缓冲区,以确保数据完整性。数据首先被写入scratchpad,然后可以从中读取以进行验证,然后才转移到EEPROM。每个DS28EC20都有自己不可更改

的独特64位注册号码。注册号码保证唯一标识,并在多点1-Wire网络环境中定址设备。除了EEPROM外,该设备还有一个32字节的易失性scratchpad。向EEPROM数组写入数据是一个两步过程。首先,数据被写入scratchpad,然后复制到主数组中。用户可以在复制之前验证scratchpad中的数据。EEPROM 6 Click通过使用1-Wire接口与MCU通信,支持标准和Overdrive通信速度,最高分别为15.4kbps和90kbps。如果未明确设置为Overdrive模式,则DS28EC20以标准速度通信。 1-Wire通信线路

被路由到标有GP SEL的SMD跳线,它允许将1-Wire通信路由到mikroBUS™插座的PWM引脚或AN引脚。这些引脚分别标有GP0和GP1,与SMD跳线位置相同,使得选择所需引脚变得简单明了。该Click board™可以使用通过VCC SEL跳线选择的3.3V或5V逻辑电压电平运行。这样,既支持3.3V又支持5V的MCU可以正确使用通信线路。此外,该Click board™配备有一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

EEPROM 6 Click top side image
EEPROM 6 Click bottom side image

功能概述

开发板

Nucleo 32开发板搭载STM32F031K6 MCU,提供了一种经济且灵活的平台,适用于使用32引脚封装的STM32微控制器进行实验。该开发板具有Arduino™ Nano连接性,便于通过专用扩展板进行功能扩展,并且支持mbed,使其能够无缝集成在线资源。板载集成

ST-LINK/V2-1调试器/编程器,支持通过USB重新枚举,提供三种接口:虚拟串口(Virtual Com port)、大容量存储和调试端口。该开发板的电源供应灵活,可通过USB VBUS或外部电源供电。此外,还配备了三个LED指示灯(LD1用于USB通信,LD2用于电源

指示,LD3为用户可控LED)和一个复位按钮。STM32 Nucleo-32开发板支持多种集成开发环境(IDEs),如IAR™、Keil®和基于GCC的IDE(如AC6 SW4STM32),使其成为开发人员的多功能工具。

Nucleo 32 with STM32F031K6 MCU double side image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M0

MCU 内存 (KB)

32

硅供应商

STMicroelectronics

引脚数

32

RAM (字节)

4096

你完善了我!

配件

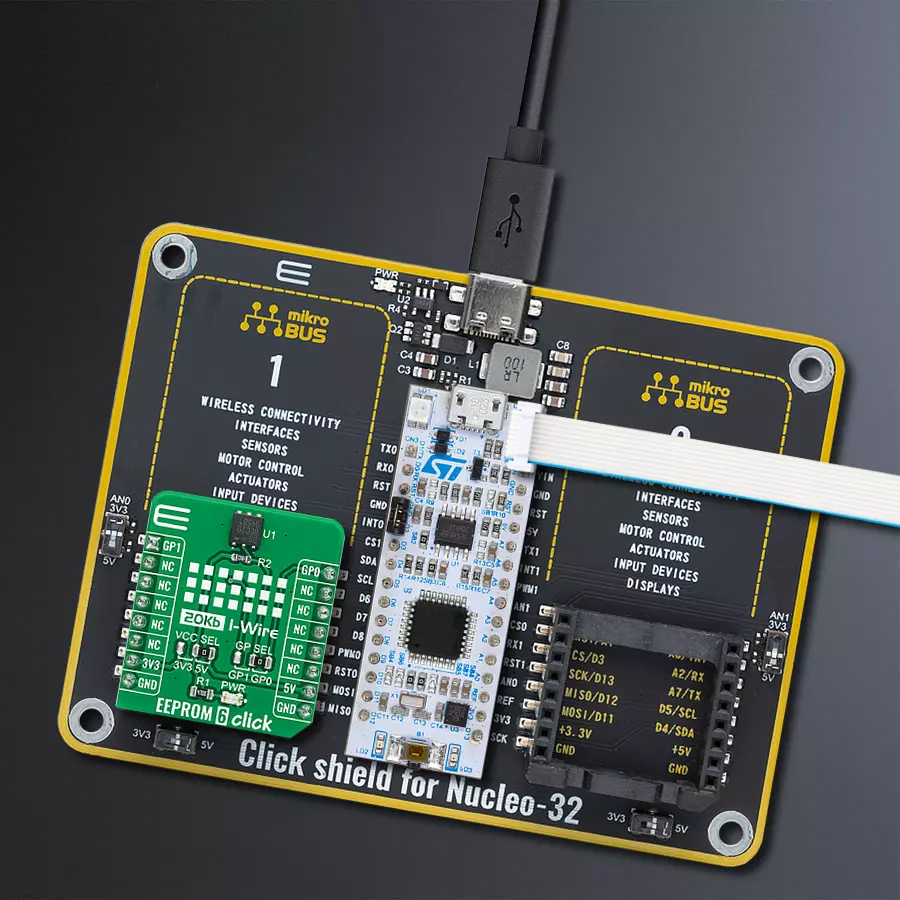

Click Shield for Nucleo-32是扩展您的开发板功能的理想选择,专为STM32 Nucleo-32引脚布局设计。Click Shield for Nucleo-32提供了两个mikroBUS™插座,可以添加来自我们不断增长的Click板™系列中的任何功能。从传感器和WiFi收发器到电机控制和音频放大器,我们应有尽有。Click Shield for Nucleo-32与STM32 Nucleo-32开发板兼容,为用户提供了一种经济且灵活的方式,使用任何STM32微控制器快速创建原型,并尝试各种性能、功耗和功能的组合。STM32 Nucleo-32开发板无需任何独立的探针,因为它集成了ST-LINK/V2-1调试器/编程器,并随附STM32全面的软件HAL库和各种打包的软件示例。这个开发平台为用户提供了一种简便且通用的方式,将STM32 Nucleo-32兼容开发板与他们喜欢的Click板™结合,应用于即将开展的项目中。

Click Shield for Nucleo-32 accessories 1 image

使用的MCU引脚

mikroBUS™映射器

1-Wire Data IN/OUT
PA0
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
1-Wire Data IN/OUT
PA8
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

EEPROM 6 Click Schematic schematic

一步一步来

项目组装

Click Shield for Nucleo-144 front image hardware assembly

从选择您的开发板和Click板™开始。以Nucleo 32 with STM32F031K6 MCU作为您的开发板开始。

Click Shield for Nucleo-144 front image hardware assembly
Nucleo 144 with STM32L4A6ZG MCU front image hardware assembly
Stepper 22 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
STM32 M4 Clicker HA MCU/Select Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 EEPROM 6 Click 驱动程序的 API。

关键功能:

  • eprom6_write_mem - 此函数从DS28EC20的目标16位寄存器地址开始写入连续数据。

  • eprom6_read_mem - 此函数从DS28EC20的目标16位寄存器地址开始读取连续数据。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief EEPROM 6 Click Example.
 *
 * # Description
 * This example demonstrates the use of EEPROM6 Click board by writing
 * string to a memory at some specific location and then reading it back.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration.
 *
 * ## Application Task
 * This example shows capabilities of EEPROM 6 Click board by writting a string
 * into memory location from a specific address, and then reading it back every 5 seconds.
 *
 * @author Nikola Citakovic
 *
 */

#include "board.h"
#include "log.h"
#include "eeprom6.h"

static eeprom6_t eeprom6;
static log_t logger;

#define EEPROM6_DEMO_TEXT       "MikroE - EEPROM 6 Click board"
#define EEPROM6_TEXT_ADDRESS    0x0000

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    eeprom6_cfg_t eeprom6_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    eeprom6_cfg_setup( &eeprom6_cfg );
    EEPROM6_MAP_MIKROBUS( eeprom6_cfg, MIKROBUS_1 );
    if ( ONE_WIRE_ERROR == eeprom6_init( &eeprom6, &eeprom6_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( EEPROM6_ERROR == eeprom6_default_cfg ( &eeprom6 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    log_printf( &logger, "Writing \"%s\" to memory address 0x%.4X\r\n",
                ( uint8_t * ) EEPROM6_DEMO_TEXT, EEPROM6_TEXT_ADDRESS );
    eeprom6_write_mem( &eeprom6, EEPROM6_TEXT_ADDRESS, ( char * ) EEPROM6_DEMO_TEXT,
                       strlen ( EEPROM6_DEMO_TEXT ) );
    Delay_ms ( 100 );
    uint8_t read_buf[ 100 ] = { 0 };
    eeprom6_read_mem ( &eeprom6, EEPROM6_TEXT_ADDRESS,read_buf,
                       strlen ( EEPROM6_DEMO_TEXT ) );
    log_printf( &logger, "Reading \"%s\" from memory address 0x%.4X\r\n\n",
                read_buf, ( uint16_t ) EEPROM6_TEXT_ADDRESS );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
