通过四个CRR05-1A和PIC18LF24K50实现卓越的负载控制和监测

使用四个簧片继电器进行精确负载控制和监测的项目

Relay 7 Click with EasyPIC v8

已发布 6月 24, 2024

点击板

Relay 7 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18LF24K50

使用微控制器的低功耗控制信号打开和关闭设备或电路

A

A

硬件概览

它是如何工作的?

Relay 7 Click基于Standex Electronics的CRR系列reed继电器CRR05-1A,该组件以其超小型SMD设计和高绝缘电阻而闻名。该Click board™配备四个继电器,每个继电器都具有四个用于负载连接的端子,通过这些继电器进行控制。在每个继电器下方有一个橙色LED指示灯,当继电器激活时会亮起,作为操作状态指示器。这种设置提供了清晰且即时的每个继电器状态反馈,增强了用户控制和系统监控。这款Click board™非常适合测试和测量(ATE)设备、仪器仪表和电信应用,由于继电器的全密封触点,其具有高度

可靠性和长寿命。CRR05-1A还具有典型值为10^13Ω的高绝缘电阻。其电气规格包括5VDC的线圈电压、150Ω的线圈电阻、单极单掷常开(SPST-NO, 1 Form A)触点形式,以及10W/170VDC/0.5A的最大额定功率。继电器与主机MCU之间的控制和通信由PCA9538A端口扩展器管理,该扩展器使用I2C通信接口。该设备支持标准和快速模式,频率最高可达400kHz。PCA9538A的I2C地址可以通过ADDR SEL跳线配置,从而与各种MCU系统灵活集成。PCA9538A还使用mikroBUS™插座的RST引脚和INT

引脚。RST引脚确保寄存器和I2C总线状态机保持在默认设置,直到该引脚设置为高电平逻辑状态,此时设备恢复正常操作状态。INT是中断引脚,使主机MCU能够通过I2C接口检测用户指定的事件。该Click board™可以通过VCC SEL跳线选择使用3.3V或5V逻辑电压,因此,具有3.3V和5V能力的MCU都可以正确使用通信线路。此外,该Click board™配有一个包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。

Relay 7 Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

16

硅供应商

Microchip

引脚数

28

RAM (字节)

2048

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
RA0
RST
ID COMM
RA5
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
RB1
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RC3
SCL
I2C Data
RC4
SDA
Power Supply
5V
5V
Ground
GND
GND
2

“仔细看看!”

Click board™ 原理图

Relay 7 Click Schematic schematic

一步一步来

项目组装

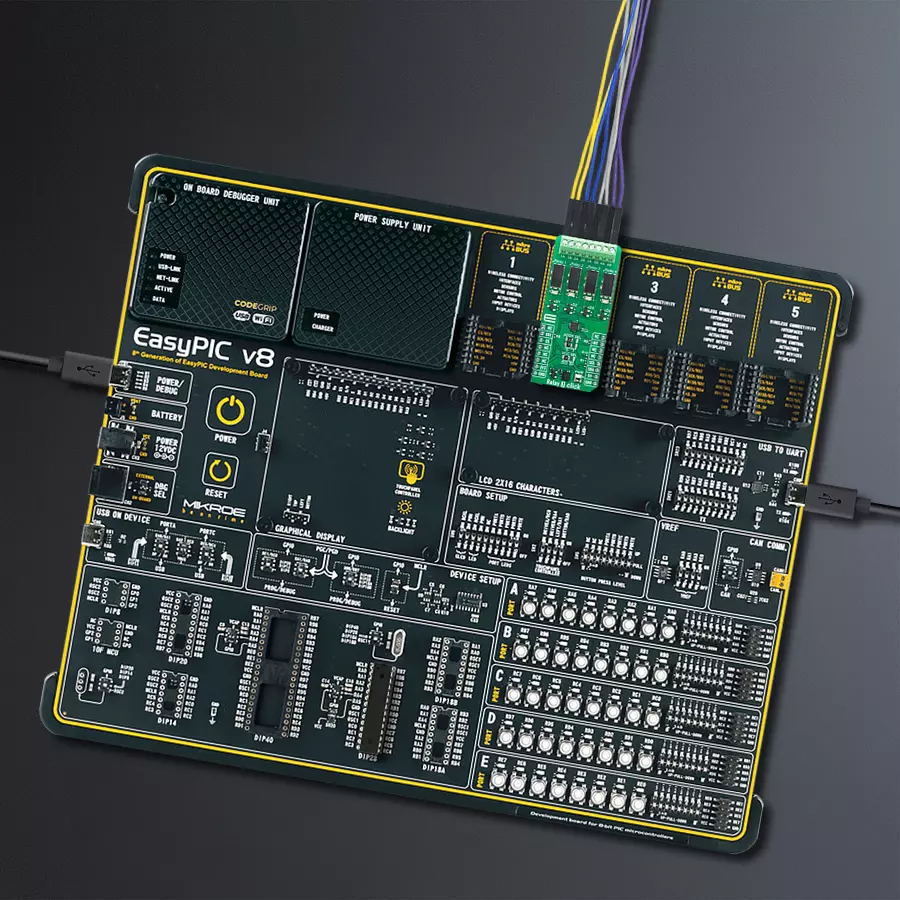

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

该库包含 Relay 7 Click 驱动程序的 API。

关键功能:

  • relay7_set_relay - 此功能设置所选继电器的期望状态。

  • relay7_reset_device - 此功能执行设备的硬件重置。

  • relay7_get_interrupt - 此功能返回中断引脚的逻辑状态。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Relay 7 Click example
 *
 * # Description
 * This example demonstrates the use of the Relay 7 Click board by toggling the relay state.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of I2C module and log UART.
 * After driver initialization, the app executes a default configuration.
 *
 * ## Application Task
 * The demo application toggles the state of all relays every 5 seconds.
 * The results are sent to the UART terminal, where you can monitor their changes.
 *
 * @author Nenad Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "relay7.h"

static relay7_t relay7;
static log_t logger;
static relay7_relay_state_t relay_state = RELAY7_STATE_CLOSE;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    relay7_cfg_t relay7_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    relay7_cfg_setup( &relay7_cfg );
    RELAY7_MAP_MIKROBUS( relay7_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == relay7_init( &relay7, &relay7_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( RELAY7_ERROR == relay7_default_cfg ( &relay7 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    for ( uint8_t relay_sel = RELAY7_SEL_REL1; relay_sel <= RELAY7_SEL_REL4; relay_sel++ )
    {
        if ( RELAY7_OK == relay7_set_relay( &relay7, relay_sel, relay_state ) )
        {
            log_printf( &logger, " Relay %d ", ( uint16_t ) relay_sel );
            if ( RELAY7_STATE_OPEN == relay_state )
            {
                log_printf( &logger, " normally open state\r\n" );
            }
            else
            {
                log_printf( &logger, " normally close state\r\n" );
            }
        }
        Delay_ms ( 1000 );
    }
    relay_state = ~relay_state;
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
