增强工业自动化和需要控制电阻性和感性负载的应用,每个通道的电流容量高达0.5A,负载高达50mH。
A
A
硬件概览
它是如何工作的?
IPD Click - 2015 基于东芝半导体的TPD2015FN,这是一款具有MOSFET输出的8通道高侧开关,设计用于直接由CMOS和TTL逻辑电路驱动。它非常适合驱动电感性和电阻性负载,如工业可编程逻辑控制器、工业使用的电机、继电器、工厂自动化设备中的灯等。TPD2015FN的一个关键优势是内置的过电流和过温保护,通过防止过热和过电流来提高系统稳定性。TPD2015FN能够处理来自电感负载的反电动势,而不会超过组件的电压耐受性,优化用于高达50mH负载,每通道电流容量为0.5A,支持8-24V的外部
电源供应。各通道可以并联运行以增加输出的电流能力。如前所述,该Click板集成了全面的保护机制,包括当温度超过175°C时停用所有输出(OUT1-OUT8)的过温保护和在负载短路期间限制电压和电流的过电流保护,确保设备及其连接的外围设备的安全。设计用于与CMOS和TTL系统的直接集成,IPD Click具有每个输出通道的输入控制端子,允许独立的通道控制。IN1到IN4输入通过mikroBUS™插座直接接口,额外的IN5到IN8输入通过未填充的头部访问。TPD2015FN的每个输入控制引脚都配有内置
的300kΩ下拉电阻,以在开路状态下保持低逻辑状态。该Click板默认未填充东芝半导体的CRS20140A感性负载解耦二极管,允许用户在较高感性负载情况下添加。此外,它配备了用于所使用负载开关及其电源管理的二极管配置跳线。这些跳线已预配置,无需任何调整即可立即使用。该Click板可以通过VCC SEL跳线选择在3.3V或5V逻辑电压水平下运行。这样,无论是3.3V还是5V的MCU都可以正确使用通信线。此外,该Click板还配备了包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
28
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

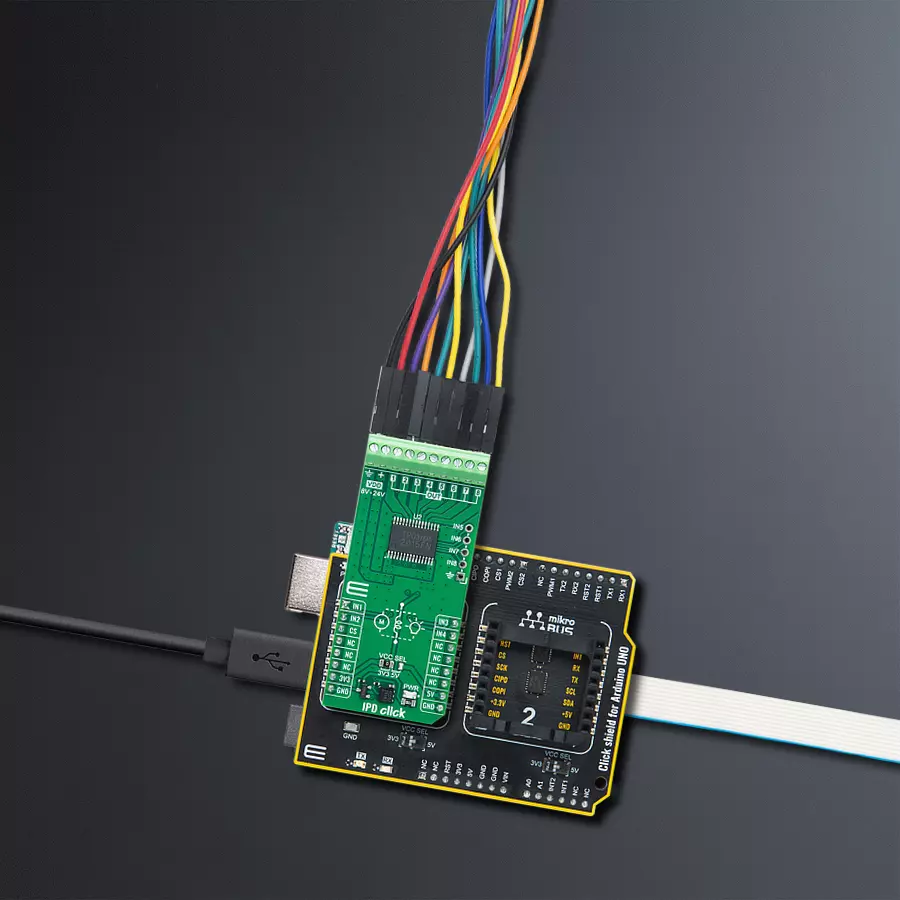

项目组装
软件支持
库描述
该库包含 IPD Click - 2015 驱动程序的 API。
关键功能:
ipd2015_all_pins_set- IPD 2015 引脚设置功能ipd2015_set_out_level- IPD 2015 设置输出电平功能ipd2015_get_out_state- IPD 2015 获取输出电平功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief IPD 2015 Click Example.
*
* # Description
* This example demonstrates the use of IPD 2015 Click board by toggling the output state.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and logger.
*
* ## Application Task
* Switches on all output pins state for 2 seconds, then switches them off, and turns them on one by one.
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "ipd2015.h"
static ipd2015_t ipd2015; /**< IPD 2015 Click driver object. */
static log_t logger; /**< Logger object. */
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
ipd2015_cfg_t ipd2015_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
ipd2015_cfg_setup( &ipd2015_cfg );
IPD2015_MAP_MIKROBUS( ipd2015_cfg, MIKROBUS_1 );
if ( DIGITAL_OUT_UNSUPPORTED_PIN == ipd2015_init( &ipd2015, &ipd2015_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
log_printf( &logger, " Turning OUT 1 to OUT 4 HIGH \r\n" );
ipd2015_all_pins_set( &ipd2015 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, " Turning OUT 1 to OUT 4 LOW \r\n" );
ipd2015_all_pins_clear( &ipd2015 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, " Turning OUT 1 to OUT 4 one by one \r\n" );
uint8_t out_sel = IPD2015_OUT1_PIN_MASK;
do
{
ipd2015_set_out_level( &ipd2015, out_sel, IPD2015_PIN_STATE_HIGH );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
ipd2015_set_out_level( &ipd2015, out_sel, IPD2015_PIN_STATE_LOW );
out_sel <<= 1;
}
while ( out_sel <= IPD2015_OUT4_PIN_MASK );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
