使用J1031C3VDC和STM32G474RE优化您的电气控制系统

灯光、加热器、电动机,哦我的天!满足您所有需求的SPDT。

Relay 4 Click with Nucleo 64 with STM32G474RE MCU

已发布 11月 08, 2024

点击板

Relay 4 Click

开发板

Nucleo 64 with STM32G474RE MCU

编译器

NECTO Studio

微控制器单元

STM32G474RE

依靠我们的 SPDT 继电器无缝切换两个不同的电路,确保您的设备高效且有效地运行。

A

A

硬件概览

它是如何工作的?

Relay 4 Click 基于双 J1031C3VDC,这是 CIT Relay and Switch 提供的高电流单刀双掷 (SPDT) 信号继电器。J1031C3VDC 继电器以其可靠性、耐用性、高灵敏度和低线圈功耗而闻名,封装小巧,采用 PC 引脚安装。尽管其尺寸小巧 (12.5x7.5x10 毫米 (长x宽x高)),J1031C3VDC 继电器能够承受高达 2A 和 125VAC/60VDC 的最大电流和电压。这些继电器设计成可以通过相对较低的电流和电压轻松激活其线圈,使其成为任何 MCU 都可以控制

的理想选择。如前所述,J1031C3VDC 的触点配置为单刀双掷 (SPDT),意味着它有一个刀和两个掷。根据刀的默认位置,一个掷被认为是常开 (NO),另一个掷是常闭 (NC),在这种情况下,这是它的默认位置。当线圈通电时,它会吸引内部的开关元件,类似于开关。此 Click board™ 使用两个 mikroBUS™ 引脚进行正常操作,分别是连接到 mikroBUS™ 插座的 RST 和 PWM 引脚的 RL1 和 RL2 引脚。这些引脚控制小型 N 沟道 MOSFET RET (带电

阻的晶体管) 晶体管,为继电器线圈提供足够的电流。两个电阻已经集成在 RET 中,提供正确的偏置并简化设计。此外,每个继电器都有其黄色 LED 指示灯,指示继电器的状态。当电流流经 RET 时,线圈将通电,继电器将从闭合状态切换到打开状态。此 Click board™ 只能在 3.3V 逻辑电压水平下工作。在使用具有不同逻辑电压的 MCU 之前,板必须执行适当的逻辑电压电平转换。此外,它配备了一个包含函数和示例代码的库,可以作为进一步开发的参考。

Relay 4 Click hardware overview image

功能概述

开发板

Nucleo-64 搭载 STM32G474R MCU 提供了一种经济高效且灵活的平台,供开发者探索新想法并原型设计他们的项目。该板利用 STM32 微控制器的多功能性,使用户能够为他们的项目选择最佳的性能与功耗平衡。它配备了 LQFP64 封装的 STM32 微控制器,并包含了如用户 LED(同时作为 ARDUINO® 信号)、用户和复位按钮,以及 32.768kHz 晶体振荡器用于精确的计时操作等基本组件。Nucleo-64 板设计考虑到扩展性和灵活性,它特有的 ARDUINO® Uno

V3 扩展连接器和 ST morpho 扩展引脚头,提供了对 STM32 I/O 的完全访问,以实现全面的项目整合。电源供应选项灵活,支持 ST-LINK USB VBUS 或外部电源,确保在各种开发环境中的适应性。该板还配备了一个具有 USB 重枚举功能的板载 ST-LINK 调试器/编程器,简化了编程和调试过程。此外,该板设计旨在简化高级开发,它的外部 SMPS 为 Vcore 逻辑供电提供高效支持,支持 USB 设备全速或 USB SNK/UFP 全速,并内置加密功能,提升了项目的功效

和安全性。通过外部 SMPS 实验的专用连接器、 用于 ST-LINK 的 USB 连接器以及 MIPI® 调试连接器,提供了更多的硬件接口和实验可能性。开发者将通过 STM32Cube MCU Package 提供的全面免费软件库和示例得到广泛支持。这些,加上与多种集成开发环境(IDE)的兼容性,包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE,确保了流畅且高效的开发体验,使用户能够充分利用 Nucleo-64 板在他们的项目中的能力。

Nucleo 64 with STM32G474RE MCU double side image

微控制器概述

MCU卡片 / MCU

STM32G474RE front image

建筑

ARM Cortex-M4

MCU 内存 (KB)

512

硅供应商

STMicroelectronics

引脚数

64

RAM (字节)

128k

你完善了我!

配件

Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。

Click Shield for Nucleo-64 accessories 1 image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
Relay 1 Control
PB12
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Relay 2 Control
PC8
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Relay 4 Click Schematic schematic

一步一步来

项目组装

Click Shield for Nucleo-64 accessories 1 image hardware assembly

从选择您的开发板和Click板™开始。以Nucleo 64 with STM32G474RE MCU作为您的开发板开始。

Click Shield for Nucleo-64 accessories 1 image hardware assembly
Nucleo 64 with STM32G474RE MCU front image hardware assembly
LTE Cat.1 6 Click front image hardware assembly
Prog-cut hardware assembly
LTE Cat.1 6 Click complete accessories setup image hardware assembly

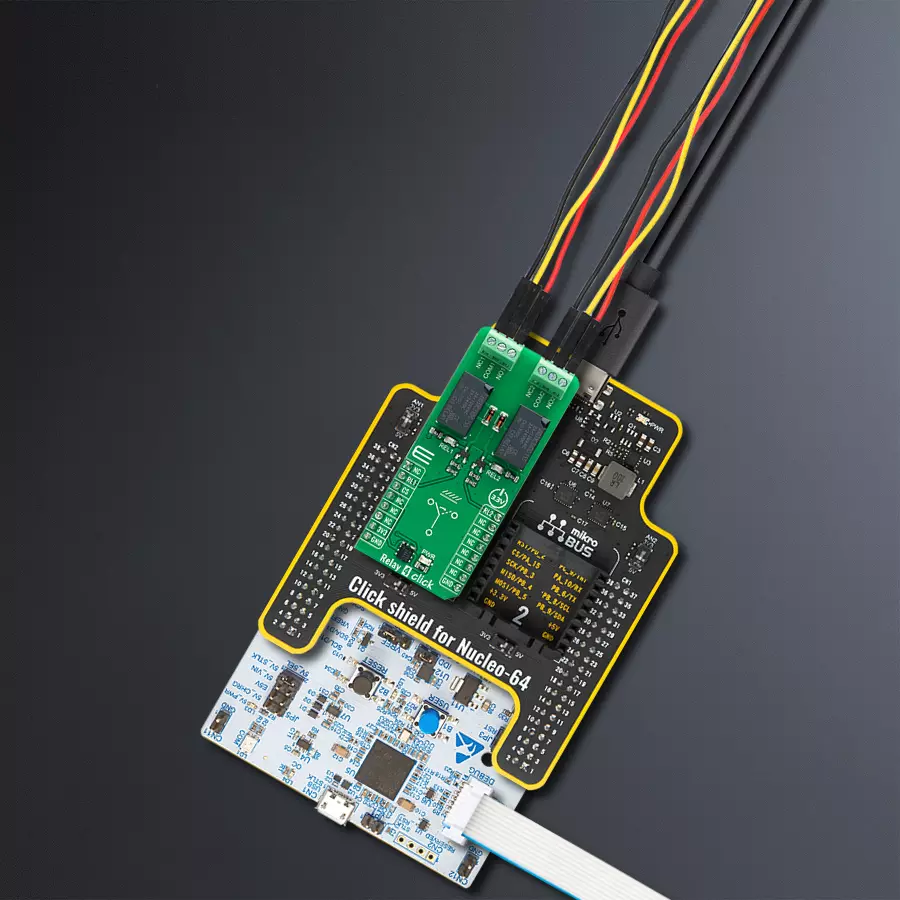

Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Clicker 4 for STM32F4 HA MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Relay 4 Click 驱动程序的 API。

关键功能:

  • relay4_set_relay1_open - 此函数通过将 RL1 引脚设置为低逻辑电平,将继电器 1 设置为常开状态。

  • relay4_set_relay1_close - 此函数通过将 RL1 引脚设置为高逻辑电平,将继电器 1 设置为常闭状态。

  • relay4_set_relay2_open - 此函数通过将 RL2 引脚设置为低逻辑电平,将继电器 2 设置为常开状态。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Relay 4 Click Example.
 *
 * # Description
 * This example demonstrates the use of Relay 4 Click board by toggling the relays state.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and logger.
 *
 * ## Application Task
 * Switches the relays 1 and 2 state every 5 seconds and displays the state on the USB UART.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "relay4.h"

static relay4_t relay4;   /**< Relay 4 Click driver object. */
static log_t logger;    /**< Logger object. */

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    relay4_cfg_t relay4_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    relay4_cfg_setup( &relay4_cfg );
    RELAY4_MAP_MIKROBUS( relay4_cfg, MIKROBUS_1 );
    if ( DIGITAL_OUT_UNSUPPORTED_PIN == relay4_init( &relay4, &relay4_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    relay4_set_relay1_open ( &relay4 );
    log_printf( &logger, " Relay 1 set to normally open state\r\n" );
    relay4_set_relay2_close ( &relay4 );
    log_printf( &logger, " Relay 2 set to normally close state\r\n\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );

    relay4_set_relay1_close ( &relay4 );
    log_printf( &logger, " Relay 1 set to normally close state\r\n" );
    relay4_set_relay2_open ( &relay4 );
    log_printf( &logger, " Relay 2 set to normally open state\r\n\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
