硬件概览
它是如何工作的?

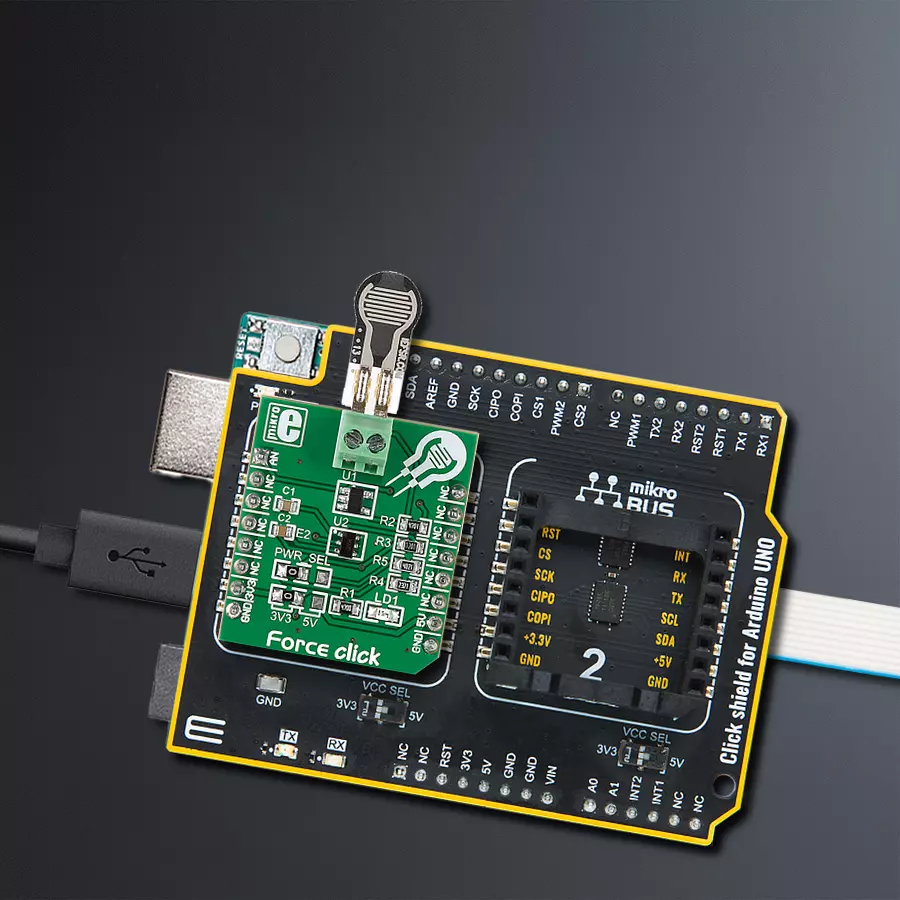

Force Click基于电路设计,可实现来自Interlink Electronics的压力传感电阻器。压力传感电阻器是由两个薄膜构成的传感器,薄膜之间由边缘的间隔器隔开。当被按压时,两个薄膜之间的间隙被闭合。这使得两个薄膜以与施加力成正比的电阻短接在一起。这种力敏感性经过优化,适用于包括汽车电子、医疗系统、工业控制和机器人技术在内的人机界面设备。FSR是一种强大的传感器,其动作范围可高达10M,并具有低于3微秒的低设备上升时
间,以及连续的模拟力分辨率。Force Click 通过使用来自德州仪 器的低功耗、单电源、轨对轨运算放大器OPA344将模拟值发送到mikroBUS™插座上的AN引脚。这种单位增益稳定的OPAMP非常适合驱动采样模拟到数字转换器。轨对轨输入和输出摆幅显著增加了动态范围,特别是在低功耗供应应用中。OPA344NA的输入直接由螺钉端子和压力传感电阻器驱动。来自Analog Devices的带关断的开关电容电压反相器ADM8829将另一侧
的螺钉端子和压力传感电阻器馈入。这种充电泵电压反相器从正输入产生负电源。使用两个 外部电荷存储电 容器的交换电容技术实现电压转换任务。片上振荡器和切换网络在电荷存储电容器之间传输电荷。该Click板™可以通过PWR SEL跳线选择3.3V或5V逻辑电压级别操作。这样,既可以使用3.3V又可以使用5V的MCU可以正确使用通信线路。此外,该Click板™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
28
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含了Force Click驱动程序的API。
关键函数:
force_generic_read
- 用于读取 ADC 数据的函数。force_get_resistance
- 基于 ADC 输入计算阻力数据的函数。force_get_correction_factor
- 基于温度和湿度数据计算校正因子的函数。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
