通过利用我们解决方案的精确电流测量,检测异常和潜在风险,提高安全协议和系统完整性。
A
A
硬件概览
它是如何工作的?
Hall Current 3 Click 基于 Melexis 的 MLX91210 线性霍尔电流传感器。该传感器利用霍尔效应测量通过 IC 输入引脚的电流。这使得串联电阻保持在 μΩ 的量级,减少了主电流流中的损耗和散热。通过 IC 输入轨的主电流流产生磁场,从而在两个集成的霍尔板上引起霍尔效应。这两个板差分连接,防止外部磁干扰影响测量。前端部分对信号进行调节和放大,消除干扰。调节后的信号可在 MLX91210 的 VOUT 引脚上获得,并与输入电流线性相关。该信号进一步传输到 A/D 转换器。VOUT 电压稳定,并且温度敏感性漂移低(在标称电流下为 ±1.5%)。在 0A 电流时,MLX91210 的 VOUT 引脚保持在 VDD(5V)的一半。这使您能够测量两极
性:正电流极性将使 VOUT 高于 VDD 的一半,而负电流极性将使 VOUT 低于 VDD 电压。MLX91210 还具有故障报告功能,如果发生过压、欠压或校准数据 CRC 错误,将把 VOUT 引脚设置为高阻抗模式(Hi-Z)。数据手册提供了有关每种错误类型 Hi-Z 定时的说明。MLX91210 IC 的分辨率可以从完整的 IC 标签中确定:MLX91210KDF-CAS-101-SP,其中 CAS-101 表示其模拟电压分辨率为 80mV/A 或全量程(FS)测量为 ±25A。输出电压还传输到 Microchip 的 12 位 SAR 型 ADC MCP3221,该 ADC 具有 I2C 接口。该 ADC 在多个不同的 Click board™ 设计中使用,因为它提供了准确的转换,所需的外部组件较少,并且具有相当好的信噪比
(SNR)。它可以达到高达 22.3ksps 的速度,允许大多数用途的良好测量分辨率。在 VOUT 测量电压转换为数字值后,可以通过 MCP3221 ADC 的 I2C 总线读取。由于 ADC IC 仅使用 3.3V 通信电压水平,Click board™ 配备了 PCA9306,一个双向 I2C 电平转换器。该 IC 接受两种电压水平:一种用于输入信号,另一种用于输出信号。VCC SEL 跳线可以选择输出参考信号,允许与 3.3V 和 5V MCU 通信。I2C 总线已包含上拉电阻,因此无需进一步配置;可以立即使用。输入端子截面积为 2.5mm,因此可以接受超过 10A 的高输入电流。它有两个输入极:IP+ 和 IP-。需要测量电流的导体可以连接到此端子。

功能概述
开发板
Curiosity PIC32 MZ EF 开发板是一个完全集成的 32 位开发平台,特点是高性能的 PIC32MZ EF 系列(PIC32MZ2048EFM),该系列具有 2MB Flash、512KB RAM、集成的浮点单元(FPU)、加密加速器和出色的连接选项。它包括一个集成的程序员和调试器,无需额外硬件。用户可以通过 MIKROE
mikroBUS™ Click™ 适配器板扩展功能,通过 Microchip PHY 女儿板添加以太网连接功能,使用 Microchip 扩展板添加 WiFi 连接能力,并通过 Microchip 音频女儿板添加音频输入和输出功能。这些板完全集成到 PIC32 强大的软件框架 MPLAB Harmony 中,该框架提供了一个灵活且模块化的接口
来应用开发、一套丰富的互操作软件堆栈(TCP-IP、USB)和易于使用的功能。Curiosity PIC32 MZ EF 开发板提供了扩展能力,使其成为连接性、物联网和通用应用中快速原型设计的绝佳选择。
微控制器概述
MCU卡片 / MCU

建筑
PIC32
MCU 内存 (KB)
2048
硅供应商
Microchip
引脚数
100
RAM (字节)
524288
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

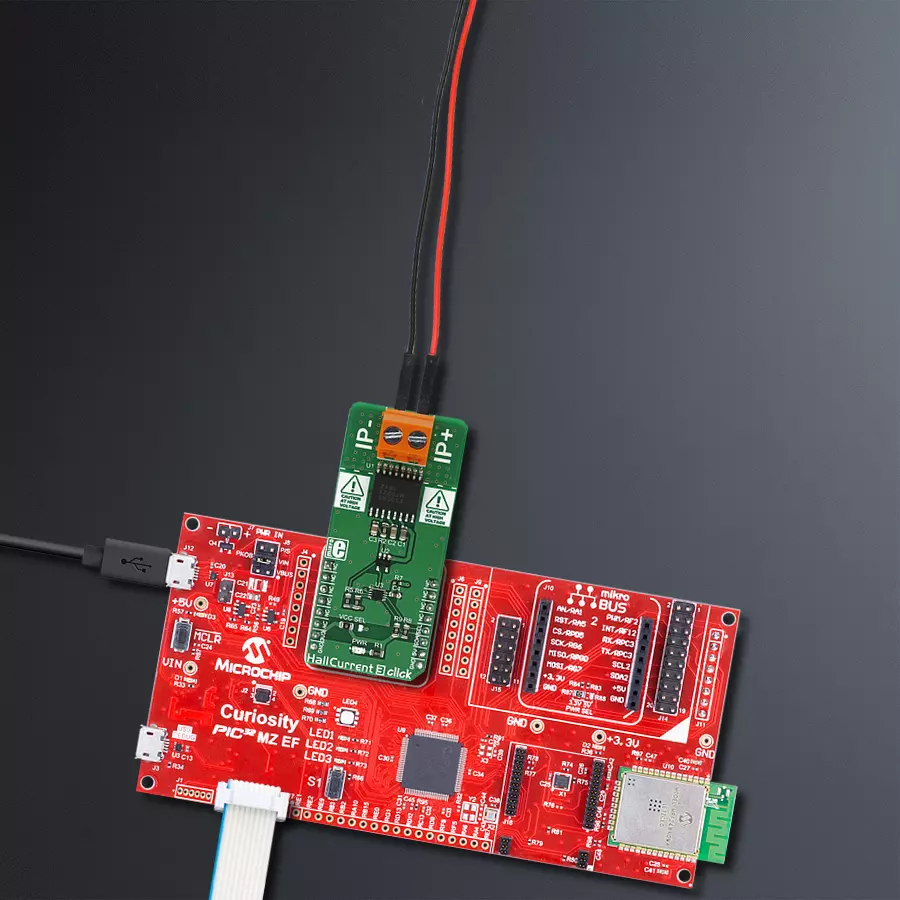

项目组装
软件支持
库描述
此库包含 Hall Current 3 Click 驱动程序的 API。
关键功能:
hallcurrent3_getCurrent- 计算电流值hallcurrent3_read_data- 从指定寄存器读取两个字节的数据
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief HallCurrent3 Click example
*
* # Description
* The example starts off with the logger and Click modules and then starts measuring and
* displaying current values.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes and configures the logger and Click modules.
*
* ## Application Task
* Reads and displays current values every second.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "hallcurrent3.h"
// ------------------------------------------------------------------ VARIABLES
static hallcurrent3_t hallcurrent3;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( )
{
log_cfg_t log_cfg;
hallcurrent3_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
hallcurrent3_cfg_setup( &cfg );
HALLCURRENT3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
hallcurrent3_init( &hallcurrent3, &cfg );
}
void application_task ( )
{
float current_data;
current_data = hallcurrent3_get_current( &hallcurrent3 );
log_printf( &logger, "Current : %f mA\r\n", current_data );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:电流传感器
