硬件概览
它是如何工作的?
RTD 2 Click基于德州仪器的ADS1247,这是一款高度集成的24位数据转换器,具有可编程增益放大器(PGA),适用于传感器测量应用。ADS1247包括一个带可调单周期稳定数字滤波器的ΔΣ ADC、一个内部振荡器和一个兼容SPI的串行接口。它还具有一个灵活的输入多路复用器,具有系统监控功能和通用I/O设置、非常低漂移的电压参考以及两个匹配的电流源用于传感器激励。ADS1247提供系统监控功能,该功能可以测量模拟电源、数字电源、外部电压参考或环境温度。需要注意的是,系统监控功能提供的是粗略结果。当系统监控启用时,模拟输入将断开。ADS1247集成的两个IDAC电流源用于实现导线补偿。一个IDAC电流源(IDAC1)为RTD元件提供激励电流。另一个电流源(IDAC2)具有相同的电流设置,
通过在导线电阻R2上产生的电压降与R1电阻(9.09k)上的电压降相等,取消导线电阻。由于RTD上的电压在ADS1247的ADC引脚AIN1和AIN2处进行差分测量,导线电阻上的电压将被抵消。ADC参考电压(引脚REFP0和REFN0)来自R5电阻上的电压,电流来自IDAC1和IDAC2,提供电流源漂移的比例补偿。R5还将RTD信号电平移至ADC指定的共模输入范围内。RTD 2 Click通过标准SPI串行接口与MCU通信,并在mikroBUS™插座上标记为RDY的INT引脚上路由了一个额外的数据就绪信号。数据就绪信号指示新转换完成,并且转换结果存储在转换结果缓冲区中。它还在mikroBUS™插座上的RST引脚上路由了一个低电平有效的复位信号,用于重置设备,并在mikroBUS™插座上标记为STR的AN引脚上路
由了一个精确的转换控制信号。只要RST引脚保持低电平,ADS1247就会保持在复位模式。当RST引脚变高时,ADC会退出复位模式并可以转换数据。此Click板™只能与MIKROE提供的三线探头类型一起工作,例如PT100类型的铂金探头,这是一种用于测量高达250°C温度的RTD探头。铂金是一种非常稳定和可重复使用的材料,且耐腐蚀或氧化。测量探头通过板顶端的螺丝端子连接到RTD 2 Click上,其线缆长度可以达到1米,使得可以从安全距离测量高温。此Click板™只能在3.3V逻辑电压水平下运行。在使用不同逻辑电压水平的MCU之前,必须进行适当的逻辑电压电平转换。此外,它配备了一个包含函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Clicker 2 for Kinetis 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 ARM Cortex-M4F 微控制器,NXP 半导体公司的 MK64FN1M0VDC12,两个 mikroBUS™ 插槽用于 Click 板™连接,一个 USB 连接器,LED 指示灯,按钮,一个 JTAG 程序员连接器以及两个 26 针头用于与外部电子设备的接口。其紧凑的设计和清晰、易识别的丝网标记让您能够迅速构建具有独特功能和特性
的小工具。Clicker 2 for Kinetis 开发套件的每个部分 都包含了使同一板块运行最高效的必要组件。除了可以选择 Clicker 2 for Kinetis 的编程方式,使用 USB HID mikroBootloader 或外部 mikroProg 连接器进行 Kinetis 编程外,Clicker 2 板还包括一个干净且调节过的开发套件电源供应模块。它提供了两种供电方式;通过 USB Micro-B 电缆,其中板载电压调节器为板上每个组件提供适当的电压水平,或使用锂聚合物 电池通过板载电池连接器供电。所有 mikroBUS™ 本
身支持的通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、重置按钮和几个用户可配置的按钮及 LED 指示灯。Clicker 2 for Kinetis 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
1024
硅供应商
NXP
引脚数
121
RAM (字节)
262144
你完善了我!
配件
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

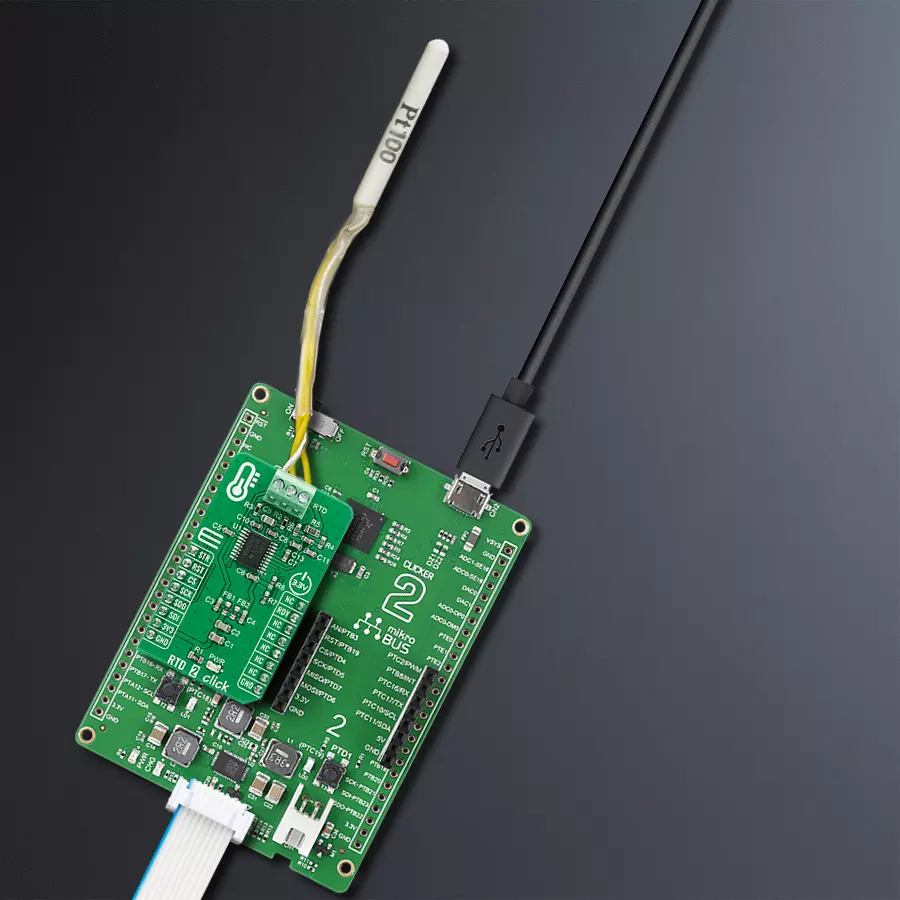

项目组装
软件支持
库描述
该库包含 RTD 2 Click 驱动程序的 API。
关键功能:
rtd2_check_new_data_ready- 检查新数据是否准备好的函数rtd2_get_temperature- 读取输出数据并返回PT100三线温度探头环境温度的函数rtd2_enable_start- 启用ADC转换的函数
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Rtd 2 Click example
*
* # Description
* RTD 2 Click board is commonly used for measuring ambient temperature
* from the PT100 3-wire temperature probe.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver, performs a hardware reset, and sets the Click
* default configuration.
*
* ## Application Task
* Reads an ambient temperature measured by the PT100 3-wire temperature probe
* connected to the RTD 2 Click board, and logs the results on the USB UART each second.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "rtd2.h"
// ------------------------------------------------------------------ VARIABLES
static rtd2_t rtd2;
static log_t logger;
static float temperature;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
rtd2_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
rtd2_cfg_setup( &cfg );
RTD2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
rtd2_init( &rtd2, &cfg );
Delay_ms ( 200 );
log_printf( &logger, "----- Hardware Reset ------\r\n" );
rtd2_hw_reset( &rtd2 );
Delay_ms ( 100 );
log_printf( &logger, "-- Default configuration --\r\n" );
rtd2_default_cfg( &rtd2 );
Delay_ms ( 1000 );
log_printf( &logger, "--------------------------\r\n" );
log_printf( &logger, " Start Measurement \r\n" );
log_printf( &logger, "--------------------------\r\n" );
Delay_ms ( 100 );
}
void application_task ( void )
{
if ( rtd2_check_new_data_ready( &rtd2 ) == RTD2_NEW_DATA_IS_READY )
{
temperature = rtd2_get_temperature( &rtd2 );
log_printf( &logger, " Temperature : %.2f C\r\n", temperature );
log_printf( &logger, "--------------------------\r\n");
Delay_ms ( 1000 );
}
else
{
rtd2_enable_start( &rtd2, RTD2_START_CONVERSION_DISABLE );
Delay_ms ( 1000 );
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
