通过我们的16通道输入切换解决方案,在复杂系统中实现对模拟信号的精确控制,该解决方案专为各行业的高性能应用优化。
A
A
硬件概览
它是如何工作的?
Analog MUX Click 基于德州仪器的CD74HC4067,这是一款高速CMOS逻辑16通道模拟多路复用器/解复用器。它支持3.3V和5V电源以及轨到轨操作,能够在各种应用中使用。四个控制引脚将十六个输入中的一个切换到单个输出。标记为S0、S1、S2和S3的控制引脚路由到mikroBUS™,可以由3.3V和5V MCU操作。这些引脚分别连接到mikroBUS™的RST、PWM、INT和CS引脚,而来自多路复用器的公共输出引脚连接到mikroBUS™的AN引脚。CD74HC4067 IC是一种数字控制的模拟开关,利用硅栅
CMOS技术实现与LSTTL类似的操作速度,并具有标准CMOS集成电路的低功耗。上述模拟多路复用器/解复用器控制可能在电源电压范围内变化的模拟电压。超低泄漏电流确保未被S0、S1、S2和S3引脚选择的输入信号没有干扰。低串扰还确保一个通道上的信号不受其他通道引起的干扰的影响。为了防止同时在输出端切换两个输入,采用了断开优先于连接的切换动作。这确保了IC和Click板™本身的可靠操作。Analog MUX Click 也是一个双向开关,允许任何模拟输入用作输出,反之亦然。开关具有低“导通”电阻和
低“关断”泄漏。所有输入通道都可以轻松连接到两个9极弹簧式端子块,无需使用任何其他工具,如螺丝刀。关于CD74HC4067的更多信息可以在附带的数据手册中找到。然而,该Click板™配备了一个包含易于使用的函数和用法示例的库,可以用作开发参考。此Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压水平。这种方式,3.3V和5V的MCU都可以正确使用通信线路。此外,该Click板™配备了一个包含易于使用的函数和示例代码的库,可以用作进一步开发的参考。
功能概述
开发板
PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无
缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由
MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
128
硅供应商
Microchip
引脚数
48
RAM (字节)
8196
你完善了我!
配件
Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

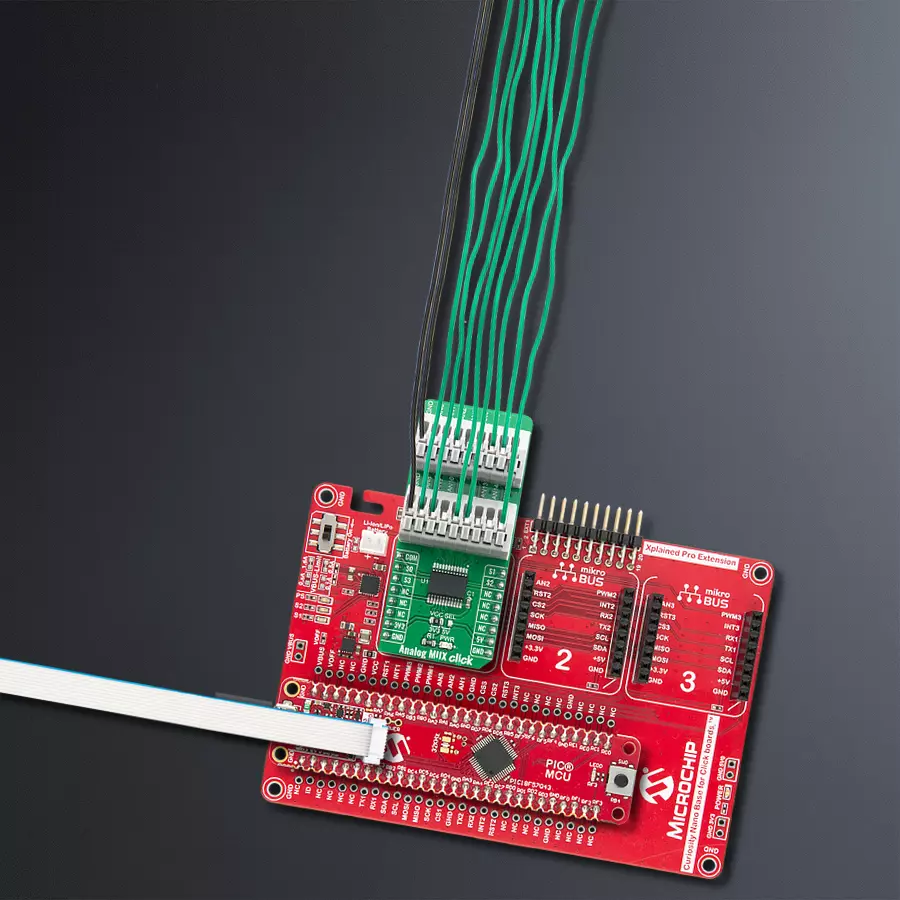

项目组装
软件支持
库描述
该库包含 Analog MUX Click 驱动程序的 API。
关键功能:
analogmux_get_voltage- 通用读取电压函数analogmux_set_channel- 此函数设置MUX上的活动通道
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief AnalogMUX Click example
*
* # Description
* This example showcases how to initialize, configure and use the Analog MUX Click module.
* The Click switches one of the 16 inputs to output so the adc value of that input
* can be read on the COM (AN) pin. The RST, PWM, CS and INT are used as control output pins.
*
* The demo application is composed of two sections :
*
* ## Application Init
* This function initializes and configures the logger and Click modules.
*
* ## Application Task
* This function reads ADC value and voltage from channel 0 (AN0) and shows the results
* on the USB UART every 2 seconds.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "analogmux.h"
// ------------------------------------------------------------------ VARIABLES
static analogmux_t analogmux;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
analogmux_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
Delay_100ms( );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
analogmux_cfg_setup( &cfg );
ANALOGMUX_MAP_MIKROBUS( cfg, MIKROBUS_1 );
analogmux_init( &analogmux, &cfg );
analogmux_set_channel( &analogmux, ANALOGMUX_CHANNEL_0 );
log_printf( &logger, " Channel 0 enabled\r\n" );
log_printf( &logger, " -------------------\r\n" );
}
void application_task ( void )
{
uint16_t tmp;
float val;
tmp = analogmux_generic_read( &analogmux );
log_printf( &logger, " ADC value : %u\r\n", tmp );
val = analogmux_generic_read_voltage( &analogmux );
log_printf( &logger, " Voltage: %.3f mV\r\n", val );
log_printf( &logger, " -------------------\r\n" );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:端口扩展器
