初学者
10 分钟

使用 MAX7129 和 STM32F302VC 创建动态且信息丰富的绿色视觉反馈

串行 8x8 绿色 LED 矩阵显示屏

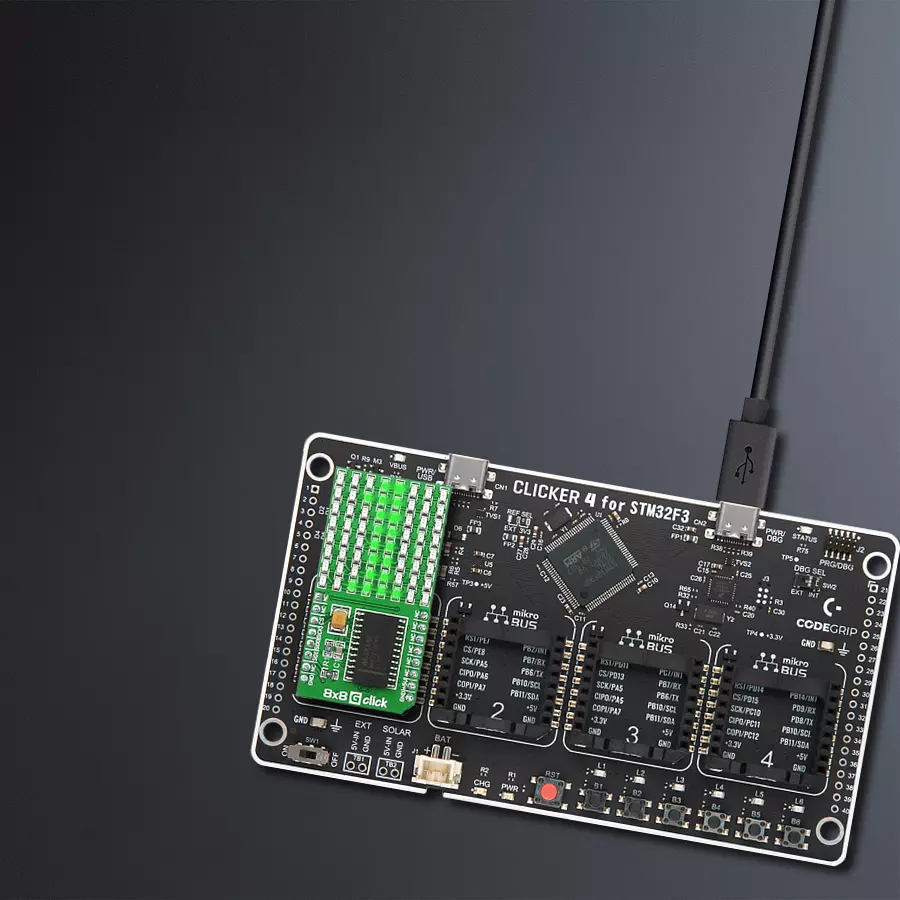

8x8 G Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

8x8 G Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

创建动态绿色 LED 矩阵显示,适用于指示器、动画效果和实时视觉反馈

A

A

硬件概览

它是如何工作的?

8x8 G Click 是一款紧凑型 64 颗绿色 LED 矩阵显示点击组件,采用 MAX7129 LED 驱动器,实现精确的显示控制。该模块支持独立 LED 控制、16 级数字亮度调节,并通过上电时自动清屏功能避免显示异常。凭借高速 SPI 接口,8x8 G Click 可确保快速数据传

输和流畅响应。其核心 MAX7129 集成电路内置 8x8 RAM 存储器、16 位数据移位寄存器、恒流源及 PWM 亮度控制寄存器,可高效管理 LED 显示矩阵。该 Click 组件设计简洁,仅需一个外部电阻即可控制 LED 电流,简化了整体电路设计。800Hz 刷新率确保

显示无闪烁,同时支持菊花链连接,可通过多个模块扩展显示范围。8x8 G Click 适用于 LED 点阵显示、柱状图显示、面板仪表等应用,在嵌入式系统中提供稳定、直观的视觉输出解决方案。

8x8 G Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PA4
CS
SPI Clock
PA5
SCK
SPI Data OUT
PA6
MISO
SPI Data IN
PA7
MOSI
NC
NC
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

8x8 G Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

软件支持

库描述

8x8 G Click 演示应用程序使用 NECTO Studio开发,确保与 mikroSDK 的开源库和工具兼容。该演示设计为即插即用,可与所有具有 mikroBUS™ 插座的 开发板、入门板和 mikromedia 板完全兼容,用于快速实现和测试。

示例描述
本演示示例展示了在屏幕上绘制图像、创建新字符串和字符的过程。

关键功能:

  • c8x8g_cfg_setup - 配置对象初始化函数。

  • c8x8g_init - 初始化函数。

  • c8x8g_default_cfg - Click 默认配置函数。

  • c8x8g_write_cmd - 通过 SPI 串行接口从选定的寄存器开始写入指定数量的数据字节。

  • c8x8g_display_refresh - 关闭所有 LED 显示。

  • c8x8g_display_byte - 在显示屏上显示一个字符。

应用初始化
配置 Click 设备和日志对象,并将 Click 设置为默认配置。

应用任务
每隔 1 秒显示一个字节,然后滚动字符串和图像。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief 8x8 G Click example
 *
 * # Description
 * This demo example shows a drawing of Image, new create string and character on the screen.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Configuring Clicks and log objects.
 * Settings the Click in the default configuration.
 *
 * ## Application Task
 * Shows one byte, then scrolls the string and image, every 1 sec.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "c8x8g.h"

static c8x8g_t c8x8g;
static log_t logger;

uint8_t demo_string[ 11 ] = { ' ', '-', 'M', 'i', 'k', 'r', 'o', 'E', '-', ' ', 0 };
uint8_t demo_img_on[ 8 ] = { 0x08, 0x1c, 0x36, 0x22, 0x08, 0x1c, 0x36, 0x22 };
uint8_t demo_img_off[ 8 ] = { 0xf7, 0xe3, 0xc9, 0xdd, 0xf7, 0xe3, 0xc9, 0xdd };
char demo_char = 'A';

void application_init ( void ) {
    log_cfg_t log_cfg;  /**< Logger config object. */
    c8x8g_cfg_t c8x8g_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.

    c8x8g_cfg_setup( &c8x8g_cfg );
    C8X8G_MAP_MIKROBUS( c8x8g_cfg, MIKROBUS_1 );
    err_t init_flag  = c8x8g_init( &c8x8g, &c8x8g_cfg );
    if ( init_flag == SPI_MASTER_ERROR ) {
        log_info( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    c8x8g_default_cfg ( &c8x8g );
    log_info( &logger, " Application Task " );
    Delay_ms ( 1000 );
}

void application_task ( void ) {
    c8x8g_display_byte( &c8x8g, demo_char );
    Delay_ms ( 1000 );

    c8x8g_display_string( &c8x8g, &demo_string[ 0 ] );
    Delay_ms ( 1000 );

    c8x8g_display_image( &c8x8g, &demo_img_on[ 0 ] );
    Delay_ms ( 1000 );

    c8x8g_display_image( &c8x8g, &demo_img_off[ 0 ] );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
