使用FT900和PIC32MZ1024EFH064打造惊艳的显示和互动体验

留下深刻印象的视觉体验

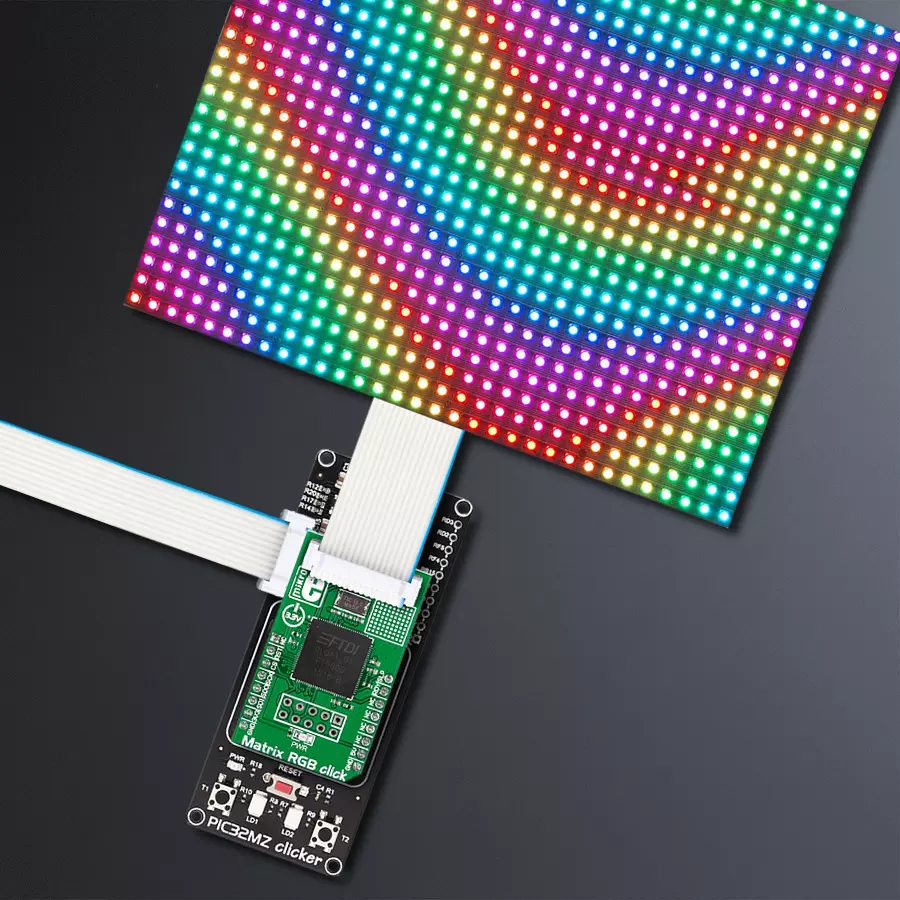

Matrix RGB Click with PIC32MZ clicker

已发布 6月 26, 2024

点击板

Matrix RGB Click

开发板

PIC32MZ clicker

编译器

NECTO Studio

微控制器单元

PIC32MZ1024EFH064

我们的解决方案专为驱动16x32 RGB LED矩阵而设计,提供了所需的基本功率和控制,为精彩的视觉显示、动画和实时数据展示打开了大门。

A

A

硬件概览

它是如何工作的?

Matrix RGB Click基于FT900,这是来自FTDI Chip的完整的System-on-Chip 32位RISC微控制器。FT900运行频率为100MHz,并配备256Kb Flash存储器。FT900内部的固件可以通过未插入的10针Prog标头进行更新。虽然这个Click板仅支持3.3V,但如果需要,它仍然可以使用mikroBUS™插槽的5V电源轨来为编程器供电。Matrix RGB Click不能单独为面板供电,也没有任何与电源线连接的线。为了为RGB LED面板(或面板)供电,您需要使用适当的电源适配器。FT900连接到A、B和C行选择,以及R1、G1和B1顶部行和R2、G2和B2底部行移位寄存器(每个面板有九个移位寄存器)。移位寄存器有效地驱动

LED颜色和行。此外,FT900通过HUB75 RGB LED面板连接器连接到移位寄存器的时 钟引脚(CLK)、锁存引脚(STB)和使能引脚(OE)。行选择寄存器用于使重写看起来更流畅。添加多个RGB LED面板不需要额外的引脚;一切都在软件中完成。Matrix RGB Click上的FT900使用SPI串行接口通过mikroBUS™插槽与主机MCU通信,支持以25MHz进行数据传输。在用文本大小、颜色、起始行、起始列和最后数据填充缓冲区后,主机MCU将等待RDY引脚设置为高电平,然后将数据发送到FT900。接收到数据后,FT900将根据刚收到的数据执行操作。此外,FT900可以通过RST引脚进行复位,并通过SLP引脚进入睡眠状态。要使用这个

Click板,您需要有一个或多个RGB面板和一个电源适配器,所以请确保在购买这个Click板时一并购买它们。还提供了完整的Matrix RGB开发套件。它包括Matrix RGB click、32x32 RGB LED矩阵面板 - 6mm间距、12V-3A电源适配器与EU插头(可为两个面板供电)。可以驱动超过16个这些矩阵,甚至可以达到32个,但可能会出现闪烁。此Click板仅支持3.3V逻辑电压级别。在使用具有不同逻辑电压级别的MCU之前,板子必须执行适当的逻辑电压级别转换。然而,该Click板配备了一个包含函数和示例代码的库,可用作进一步开发的参考。

Matrix RGB Click hardware overview image

功能概述

开发板

PIC32MZ Clicker 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位带有浮点单元的 Microchip PIC32MZ 微控制器,一个 USB 连接器,LED 指示灯,按钮,一个 mikroProg 连接器,以及一个用于与外部电子设备接口的头部。得益于其紧凑的设计和清晰易识别的丝网标记,它提供了流畅且沉浸式的工作体验,允许在任

何情况下、任何地方都能访问。PIC32MZ Clicker 开 发套件的每个部分都包含了使同一板块运行最高效的必要组件。除了可以选择 PIC32MZ Clicker 的编程方式,使用 USB HID mikroBootloader 或通过外部 mikroProg 连接器为 PIC,dsPIC 或 PIC32 编程外,Clicker 板还包括一个干净且调节过的开发套件电源供应模块。USB Micro-B 连接可以提供多达 500mA 的电流,这足以操作所有板载和附加模块。所有

mikroBUS™ 本身支持的通信方法都在这块板上,包 括已经建立良好的 mikroBUS™ 插槽、重置按钮以及若干按钮和 LED 指示灯。PIC32MZ Clicker 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

PIC32MZ clicker double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

1024

硅供应商

Microchip

引脚数

64

RAM (字节)

524288

你完善了我!

配件

高亮度RGB LED矩阵面板在前端精心排列了1024个RGB LED,呈32x32的网格,确保了令人惊叹的清晰度和色彩准确性。LED间距为6mm,创造了无缝和引人入胜的视觉体验。面板本身尺寸紧凑但影响深远,尺寸为190x190mm。包装内附有方便的IDC电缆,确保连接顺畅,以及电源电缆,保持您的显示屏持续供电。通过这款多功能LED矩阵面板,为您的项目和设计升级,为任何场景增添一丝璀璨。

Matrix RGB Click accessories image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
RE5
RST
SPI Chip Select
RG9
CS
SPI Clock
RG6
SCK
SPI Data OUT
RG7
MISO
SPI Data IN
RG8
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Sleep Mode
RB3
PWM
Data-Ready
RB5
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Matrix RGB Click Schematic schematic

一步一步来

项目组装

PIC32MZ clicker front image hardware assembly

从选择您的开发板和Click板™开始。以PIC32MZ clicker作为您的开发板开始。

PIC32MZ clicker front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了Matrix RGB Click驱动程序的API。

关键函数:

  • matrixrgb_set_power - 设置电源

  • matrixrgb_set_brightness - 设置亮度

  • matrixrgb_write_pixel - 写入像素

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief MatrixRGB Click example
 *
 * # Description
 * This application is used for powering 16x32 RGB LED matrices.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes driver, reset device and initializes
 * firmware depend on pattern used alongside with fonts
 *
 * ## Application Task
 * Test of panel brightnes, draws red cross on
 * the panel using pixel write function, writes text on panel using
 * write text function and finaly displays image on the panel.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "matrixrgb.h"
#include "matrixrgb_fonts.h"
#include "matrixrgb_images.h"

// ------------------------------------------------------------------ VARIABLES

static matrixrgb_t matrixrgb;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    matrixrgb_cfg_t cfg;
    matrixrgb_font_t font_cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    matrixrgb_cfg_setup( &cfg );
    MATRIXRGB_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    matrixrgb_init( &matrixrgb, &cfg );

    matrixrgb_device_reset( &matrixrgb );

    matrixrgb_pattern_settings ( &matrixrgb, MATRIXRGB_PATTERN_1_MAP_5MM, 1000 );
    matrixrgb_set_power( &matrixrgb, 1 );
    Delay_ms ( 1000 );

    font_cfg.p_font       = Arial9x9;
    font_cfg.color        = 0xFFFF;
    font_cfg.orientation  = MATRIXRGB_FONT_HORIZONTAL;

    matrixrgb_set_font ( &matrixrgb, &font_cfg );

    matrixrgb_fill_screen( &matrixrgb, 0xFFFF );
    Delay_ms ( 1000 );
}

void application_task ( )
{
    uint16_t test;

    // Brightness Test
    for ( test = 5; test < 50; test++ )
    {
        matrixrgb_set_brightness( &matrixrgb, test );
        Delay_ms ( 50 );
    }

    for ( test = 50; test > 5; test-- )
    {
        matrixrgb_set_brightness( &matrixrgb, test );
        Delay_ms ( 50 );
    }

    // Pixel Write Test
    matrixrgb_fill_screen( &matrixrgb, 0x0000 );
    for ( test = 0; test < 32; test++ )
    {
        matrixrgb_write_pixel( &matrixrgb, test, test, 0xF100 );
        Delay_ms ( 100 );
    }
    for ( test = 32; test > 0; test-- )
    {
        matrixrgb_write_pixel( &matrixrgb, 31 - test, test, 0xF100 );
        Delay_ms ( 100 );
    }
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );


    //Text Write Test
    matrixrgb_fill_screen( &matrixrgb, 0x0000 );
    matrixrgb_write_text( &matrixrgb, "RGB", 6, 5 );
    matrixrgb_write_text( &matrixrgb, "Demo", 4, 20 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );

    // Image Test
    matrixrgb_draw_image( &matrixrgb, mikroe_logo_32x32_bmp );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
