中级
30 分钟

使用SZ810757G和STM32L073RZ体验我们的绿色点阵显示屏的辉煌

可视化、定制、闪耀!

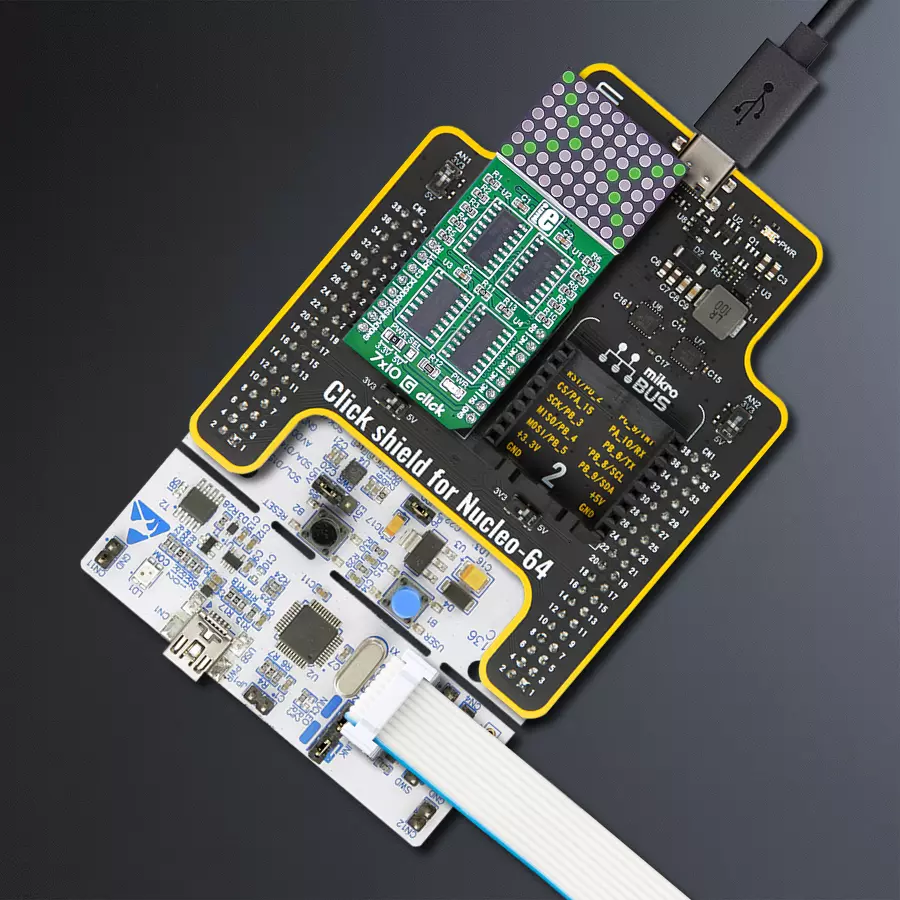

7x10 G Click with Nucleo-64 with STM32L073RZ MCU

已发布 6月 25, 2024

点击板

7x10 G Click

开发板

Nucleo-64 with STM32L073RZ MCU

编译器

NECTO Studio

微控制器单元

STM32L073RZ

提升您的项目,使用我们的绿色LED点阵显示屏,营造宁静的氛围。这种显示屏适用于在各种环境中创建视觉上令人愉悦的显示、通知和图形。

A

A

硬件概览

它是如何工作的?

7x10 G Click基于两个来自无锡阿克的SZ410757Ns绿色LED点阵模块。单个LED矩阵模块由35个LED元素组成,分布在行和列中。一个行中的LED元素的阴极连接在一起,并连接到单个行针脚。一个列中的LED元素的阳极连接在一起,并连接到单个列针脚。通过这样的复用,模块的针脚数量相对较少(每个模块12个针脚),适合通过移位寄存器和计数器IC驱动。驱动电路包括两个74HC595 - 8位串行输入 - 并行输出移位寄存器,一个CD4017 - Jonson拓扑的十进制计数器,具有十个输出,和一个ULN2003A - 集成了七对达

林顿晶体管对的IC,所有芯片均由德州仪器生产。移位寄存器用于使LED显示屏的列阳极极化。为了完成LED的电流路径,它们的阴极必须连接到地线。这就是使用CD4017和ULN2003 IC的地方。ULN2003 IC通过在活动行上沉降电流来驱动点阵显示屏的行。为了激活ULN2003 IC的七个输入通道之一,使用CD4017十进制计数器IC。十进制计数器的设计只允许一次激活一个行。因此,要在LED矩阵上看到完整的图像,行扫描必须足够快,以便发生所谓的持续视觉效应。它产生一个完整图像的幻觉,即使一次只看到一个行——因为

人眼无法检测到非常快的光变化。7x10 G Click使用74HC595移位寄存器的4线SPI串行接口与主机MCU通信。移位寄存器被串联在一起,并可以通过RST针脚重置。CD4017的时钟和复位输入由RC和RR针脚控制。这个Click board™可以通过PWR SEL跳线选择3.3V或5V逻辑电压级别运行,这样,3.3V和5V能力的MCU都可以正确使用通信线。此外,这个Click board™还配备了一个包含易于使用的功能和示例代码的库,可以作为进一步开发的参考。

7x10 G Click hardware overview image

功能概述

开发板

Nucleo-64搭载STM32L073RZ MCU提供了一个经济实惠且灵活的平台,供开发人员探索新的想法并原型化其设计。该板利用了STM32微控制器的多功能性,使用户能够为其项目选择性能和功耗之间的最佳平衡。它采用LQFP64封装的STM32微控制器,并包括一些必要的组件,例如用户LED,可以同时作为ARDUINO®信号使用,以及用户和复位按钮,以及用于精准定时操作的32.768kHz晶体振荡器。设计时考虑了扩展性和灵活性,Nucleo-64板具有ARDUINO®

Uno V3扩展连接器和ST morpho扩展引脚标头,为全面项目集成提供了对STM32 I/O的完全访问权限。电源选项具有适应性,支持ST-LINK USB VBUS或外部电源,确保在各种开发环境中的适应性。该板还配备了一个内置的ST-LINK调试器/编程器,具有USB重新枚举功能,简化了编程和调试过程。此外,该板还设计了外部SMPS,以实现有效的Vcore逻辑供电,支持USB设备全速或USB SNK/UFP全速,以及内置的加密功能,增强了项目的功耗效率和安全性。通过专用

连接器提供了额外的连接性,用于外部SMPS实验、ST-LINK的USB连接器和MIPI®调试连接器,扩展了硬件接口和实验的可能性。开发人员将通过STM32Cube MCU软件包中全面的免费软件库和示例得到广泛的支持。这与与各种集成开发环境(IDE)的兼容性相结合,包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE,确保了平稳高效的开发体验,使用户能够充分发挥Nucleo-64板在其项目中的功能。

Nucleo 64 with STM32L073RZ MCU double side image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M0

MCU 内存 (KB)

192

硅供应商

STMicroelectronics

引脚数

64

RAM (字节)

20480

你完善了我!

配件

Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。

Click Shield for Nucleo-64 accessories 1 image

使用的MCU引脚

mikroBUS™映射器

CD4017 Clock
PC0
AN
74HC595 Reset
PC12
RST
74HC595 Latch
PB12
CS
SPI Clock
PB3
SCK
SPI Data OUT
PB4
MISO
SPI Data IN
PB5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
CD4017 Reset
PC8
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

7x10 G Click Schematic schematic

一步一步来

项目组装

Click Shield for Nucleo-64 accessories 1 image hardware assembly

从选择您的开发板和Click板™开始。以Nucleo-64 with STM32L073RZ MCU作为您的开发板开始。

Click Shield for Nucleo-64 accessories 1 image hardware assembly
Nucleo 64 with STM32F401RE MCU front image hardware assembly
LTE IoT 5 Click front image hardware assembly
Prog-cut hardware assembly
Nucleo-64 with STM32XXX MCU Access MB 1 Mini B Conn - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Clicker 4 for STM32F4 HA MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含了7x10 G Click驱动的API。

关键功能:

  • c7x10g_draw_pixel - 在显示屏上绘制像素

  • c7x10g_draw_char - 在显示屏上绘制字符

  • c7x10g_draw_number - 在显示屏上绘制数字

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief c7x10G Click example
 *
 * # Description
 * This demo example shows a drawing of pixels, characters and a number on the screen.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Configuring the click board.
 *
 * ## Application Task
 * Draws characters, numbers, and pixels to the display.
 *
 * @author Jelena Milosavljevic
 *
 */

#include "board.h"
#include "c7x10g.h"

// ------------------------------------------------------------------ VARIABLES

static c7x10g_t c7x10g;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void ) {

    c7x10g_cfg_t c7x10g_cfg;  /**< Click config object. */

    //  Click initialization.

    c7x10g_cfg_setup( &c7x10g_cfg );
    C7X10G_MAP_MIKROBUS( c7x10g_cfg, MIKROBUS_1 );
    c7x10g_init( &c7x10g, &c7x10g_cfg );
}

void application_task ( void ) {

    c7x10g_pixel_t pixel;
    uint8_t cnt;
    uint8_t cnt_x;
    uint8_t cnt_y;

    // CHAR PROCEDURE
    for ( cnt = 'A'; cnt < 'Z'; cnt+=2 ) {

        c7x10g_draw_char( &c7x10g, cnt, C7X10G_DISPLAY_LEFT, C7X10G_DISPLAY_DELAY_50MS );
        c7x10g_draw_char( &c7x10g, cnt + 1, C7X10G_DISPLAY_RIGHT | C7X10G_DISPLAY_REFRESH, C7X10G_DISPLAY_DELAY_50MS );

        Delay_ms( 1000 );
    }

    // COUNTER PROCEDURE
    for ( cnt = 0; cnt < 15; cnt++ ) {

        c7x10g_draw_number( &c7x10g, cnt, C7X10G_DISPLAY_DELAY_50MS );

        Delay_ms( 500 );
    }

    // PIXELS PROCEDURE
    for ( cnt_x = 0; cnt_x <= 7; cnt_x++ ) {

        for ( cnt_y = 0; cnt_y <= 10; cnt_y++ ) {

            pixel.cord_x = cnt_x;
            pixel.cord_y = cnt_y;
            c7x10g_draw_pixel( &c7x10g, &pixel, C7X10G_DISPLAY_PIXEL_STORAGE, C7X10G_DISPLAY_DELAY_20MS );

            pixel.cord_x = cnt_x;
            pixel.cord_y = cnt_y + 1;
            c7x10g_draw_pixel( &c7x10g, &pixel, C7X10G_DISPLAY_PIXEL_REFRESH, C7X10G_DISPLAY_DELAY_20MS );
        }
    }
}

void main ( void ) {
    application_init( );

    for ( ; ; ) {
        application_task( );
    }
}

// ------------------------------------------------------------------------ END

额外支持
