走进未来,体验我们的尖端显示解决方案,通过我们的四位红色点阵显示模块逐位展示信息。
A
A
硬件概览
它是如何工作的?
4Dot-Matrix R Click基于来自ams OSRAM的SLO2016,带有集成存储器、ASCII解码器和驱动器部分的4位5x7点阵字母数字智能显示器®设备。这使得模块具有高度的自主性,在应用程序中不需要任何类型的显示刷新或复用。字符选择简单,通过并行接口异步完成。七个数据引脚(D0到D6)上的逻辑状态被翻译成七个字符选择位,另外两个引脚用于选择字符的显示位置(A0到A1)。总共有四个可能的位置选择,从最右边的位置0开始。显示模块包含具有128个ASCII字符的内部存储器。它还包含一些特殊字符,包括英语、德语、意大利语、瑞典语、丹麦语和挪威语的字母,以及其他一些特殊字符和符号。内部字符存储器无法更改,它是只读的。一旦选择并在特定位置显示的字符将保持亮,只要有电源供应,或者除非它被消隐
或更改。模块本身在5V下运行。为了提供最佳性能,每个模块都经过测试并经过老化程序。制造商对每个像素都采取特别注意,确保显示均匀明亮。显示器坚固耐用,可以承受显著的静电放电(ESD)。然而,在使用该设备时应该注意,因为并非所有组件都能抗静电放电。并行数据接口与Microchip的MCP23017配对,它是一款带有I2C接口的16位I/O扩展器。该设备允许仅使用两个引脚(I2S时钟和I2S数据)来控制所有七个数据位和两个位置位。扩展器的B端口上的引脚用作字符选择引脚,而扩展器的A端口的两个引脚用作位置数据引脚。其余的控制线路,例如#BL(显示消隐)、#WR(写使能)和#CLR(存储器清除)被路由到mikroBUS™ PWM、CS和RST引脚。将PWM信号应用到显示模块的#BL引脚将允许根据输入信号的占
空比调节显示的亮度。要完全调暗显示,需要将BL引脚拉低至低逻辑电平。也可以通过显示空白字符来调暗显示。在使用PWM调光功能时,建议的频率为2.5 kHz及以上。端口扩展器的I2C地址可以通过切换三个板载SMD跳线(标有ADDR SEL)来选择。这些跳线定义了I2C地址的最低有效位,因此可以在同一I2C总线上使用多个设备。除了I2C地址之外,还可以通过切换标有LOGIC SEL的SMD跳线来选择通信电压级别。为此,采用了四级移位IC,其中三个标记为SN74LVC1T45,是单位双供电总线收发器,另一个用于I2C信号,标记为PCA9306,是一款双向I2C总线电压转换器,均来自德州仪器。这些IC通过利用两个不同的参考电压来实现简单可靠的位级移位功能,从而允许Click board™与3.3V和5V的MCU进行接口连接。
功能概述
开发板

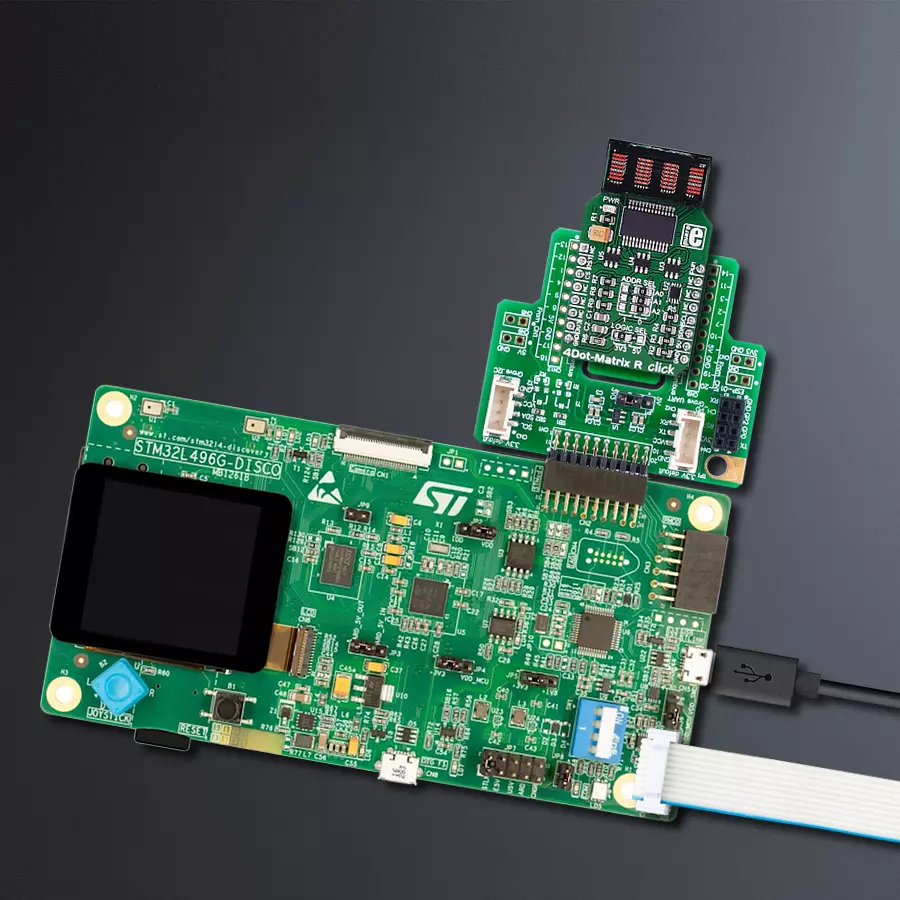

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成
了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调
试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
1024
硅供应商
STMicroelectronics
引脚数
169
RAM (字节)
327680
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
软件支持
库描述
这个库包含了4Dot-Matrix R Click驱动的API。
关键函数:
c4dot_write_char- 写入4DotMatrix字符。c4dot_write_char0- 写入4DotMatrix字符0。c4dot_write_text- 写入4DotMatrix文本。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief c4dotmatrixr Click example
*
* # Description
* This example demonstrates the use of 4Dot-Matrix R Click board.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and performs the Click default configuration.
*
* ## Application Task
* Displays a desired text message and then numbers from -20 to 20 on the Click board.
* Each step will be logged on the USB UART where you can track the program flow.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "c4dotmatrixr.h"
// ------------------------------------------------------------------ VARIABLES
static c4dotmatrixr_t c4dotmatrixr;
static log_t logger;
static uint8_t text[23] = { ' ',' ',' ','M', 'i', 'k', 'r', 'o', 'E','l','e',
'k','t','r','o','n','i','k','a',' ',' ',' ',' '};
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
c4dotmatrixr_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
c4dotmatrixr_cfg_setup( &cfg );
C4DOTMATRIXR_MAP_MIKROBUS( cfg, MIKROBUS_1 );
c4dotmatrixr_init( &c4dotmatrixr, &cfg );
c4dotmatrixr_default_cfg ( &c4dotmatrixr );
log_info( &logger, "---- Application Task ----" );
}
void application_task ( void )
{
int8_t i;
log_printf( &logger, "------------------------------------\r\n" );
log_printf( &logger, "Displaying \"Mikroelektronika\" on the Click board...\r\n" );
for ( i = 0; i < 20; i++ )
{
c4dot_write_text( &c4dotmatrixr, text + i );
Delay_ms ( 150 );
}
// Clear and delay.
c4dot_clear_display( &c4dotmatrixr );
Delay_ms ( 500 );
log_printf( &logger, "Displaying all integer numbers from -20 to 20 on the Click board...\r\n" );
// Write some numbers on the display.
for ( i = -20; i <= 20; i++ )
{
c4dot_write_int_dec( &c4dotmatrixr, i );
Delay_ms ( 150 );
}
// Clear and delay.
c4dot_clear_display( &c4dotmatrixr );
Delay_ms ( 500 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
