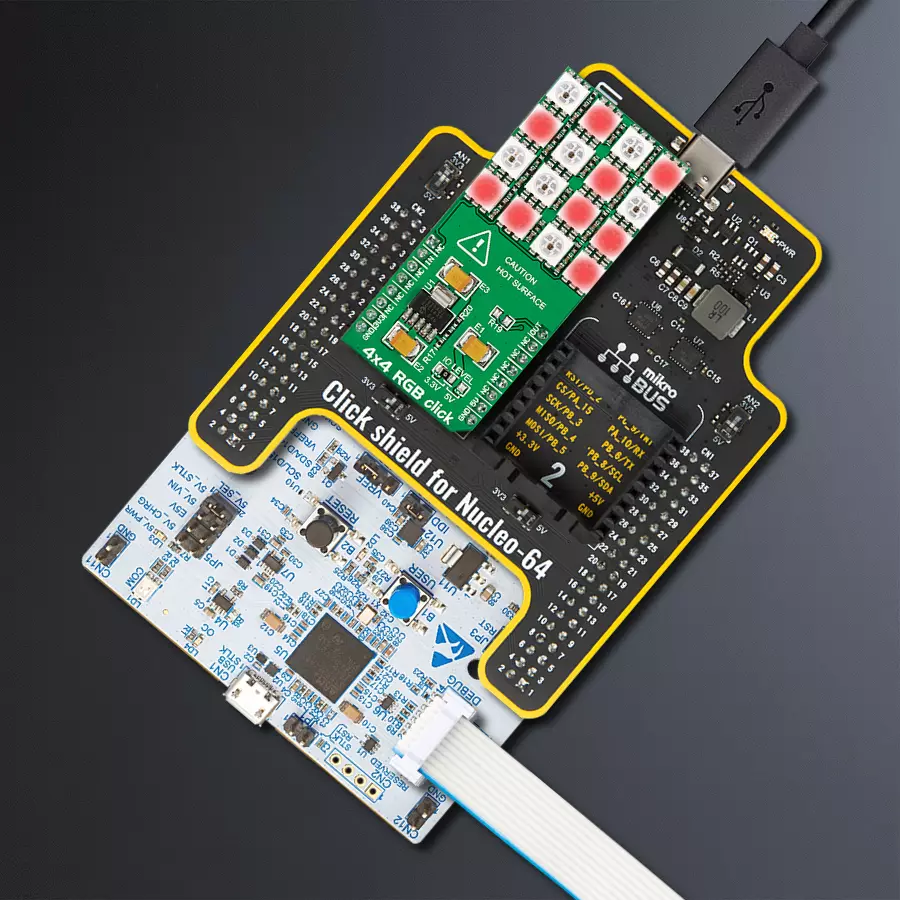

4X4 RGB Click with Nucleo 64 with STM32G474RE MCU

已发布 11月 08, 2024

点击板

4X4 RGB Click

开发板

Nucleo 64 with STM32G474RE MCU

编译器

NECTO Studio

微控制器单元

STM32G474RE

我们的4x4显示矩阵配备了16个“智能”RGB元素，为充满活力的视觉体验打开了一扇大门，使其成为需要生动和可定制显示的项目的理想选择。

硬件概览

它是如何工作的？

4x4 RGB Click基于WS2812，这是Worldsemi生产的具有集成控制的智能LED元素。由于LED元素的高亮度和色彩一致性，这款Click板™可以用于各种装饰应用、简单图案显示和颜色数字显示，由于Click板™本身的级联特性，甚至可以用于构建更大的屏幕和显示器。这些LED元素由红色、绿色和蓝色LED段组成，形成一个RGB LED单元，其强度由集成的逻辑部分控制。这个集成的控制部分允许对每个RGB段进行单独的8位控制，形成一个24位的颜色调色板，可

以显示16,777,216种不同的颜色。LED元件的电源由Microchip生产的MCP1826提供，这是一个低电压、低静态电流LDO调节器，可提供高达1A的电流。虽然逻辑电压可以在3.3V和5V轨之间选择，但LED的电源是从5V的mikroBUS™电源轨中派生的。LDO将其降低至3.5V，并将其分配到WS2812元件的LED供电输入。4x4 RGB Click使用单线与宿主MCU通信。板载IN开关可以在IN1和IN2引脚之间选择通信线。mikroBUS™的OUT引脚允许多个4x4 RGB Click设备级联。

它简单地将数据线路由回mikroBUS™，允许它被重新用于下一个4x4 RGB点击，依此类推。整个链的长度仅受到维持合理刷新速度所需的通信速度的限制。这款Click板™可以通过IO LEVEL跳线选择使用3.3V或5V的逻辑电压等级运行。这样，3.3V和5V能力的MCU都可以正确使用通信线。此外，这款Click板™配备了一个包含易于使用的功能和示例代码的库，可以用作进一步开发的参考。

功能概述

开发板

Nucleo-64 搭载 STM32G474R MCU 提供了一种经济高效且灵活的平台，供开发者探索新想法并原型设计他们的项目。该板利用 STM32 微控制器的多功能性，使用户能够为他们的项目选择最佳的性能与功耗平衡。它配备了 LQFP64 封装的 STM32 微控制器，并包含了如用户 LED（同时作为 ARDUINO® 信号）、用户和复位按钮，以及 32.768kHz 晶体振荡器用于精确的计时操作等基本组件。Nucleo-64 板设计考虑到扩展性和灵活性，它特有的 ARDUINO® Uno

V3 扩展连接器和 ST morpho 扩展引脚头，提供了对 STM32 I/O 的完全访问，以实现全面的项目整合。电源供应选项灵活，支持 ST-LINK USB VBUS 或外部电源，确保在各种开发环境中的适应性。该板还配备了一个具有 USB 重枚举功能的板载 ST-LINK 调试器/编程器，简化了编程和调试过程。此外，该板设计旨在简化高级开发，它的外部 SMPS 为 Vcore 逻辑供电提供高效支持，支持 USB 设备全速或 USB SNK/UFP 全速，并内置加密功能，提升了项目的功效

和安全性。通过外部 SMPS 实验的专用连接器、用于 ST-LINK 的 USB 连接器以及 MIPI® 调试连接器，提供了更多的硬件接口和实验可能性。开发者将通过 STM32Cube MCU Package 提供的全面免费软件库和示例得到广泛支持。这些，加上与多种集成开发环境（IDE）的兼容性，包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE，确保了流畅且高效的开发体验，使用户能够充分利用 Nucleo-64 板在他们的项目中的能力。

Nucleo 64 with STM32G474RE MCU double side image

微控制器概述

MCU卡片 / MCU

建筑

ARM Cortex-M4

MCU 内存 (KB)

512

硅供应商

STMicroelectronics

引脚数

RAM (字节)

128k

你完善了我！

配件

Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座，使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样，Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能，如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™，这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器，采用 32 位 MCU，配备 ARM Cortex M4 处理器，运行速度为 84MHz，具有 512Kb Flash 和 96KB SRAM，分为两个区域，顶部区域代表 ST-Link/V2 调试器和编程器，而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子，以便直接对 Nucleo-64 开发板进行编程和高效调试，其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上，然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关，用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外，用户还可以通过现有的双向电平转换器，使用任何 Click board™，无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接，您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。

Click Shield for Nucleo-64 accessories 1 image

使用的MCU引脚

mikroBUS™映射器

Data Input 1

PC12

RST

Data Input 2

PB12

SCK

MISO

MOSI

Power Supply

3.3V

Ground

GND

Cascading Signal

PC8

PWM

INT

SCL

SDA

Power Supply

Ground

GND

“仔细看看！”

Click board™ 原理图

一步一步来

项目组装

Click Shield for Nucleo-64 accessories 1 image hardware assembly

从选择您的开发板和Click板™开始。以Nucleo 64 with STM32G474RE MCU作为您的开发板开始。

Nucleo 64 with STM32G474RE MCU front image hardware assembly

LTE Cat.1 6 Click front image hardware assembly

Board mapper by product8 hardware assembly

NECTO Compiler Selection Step Image hardware assembly

Clicker 4 for STM32F4 HA MCU Step hardware assembly

Necto No Display image step 8 hardware assembly

Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了4x4 RGB Click驱动程序的API。

关键功能:

c4x4rgb_set_diode - 此功能允许设置单个二极管的颜色
c4x4rgb_fill_screen - 此功能将每个二极管设置为选定的颜色

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief 4x4 RGB Click example
 *
 * # Description
 * This application is used for powering 4x4 RGB LED matrix.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization driver enables - GPIO.
 *
 * ## Application Task
 * This is an example which demonstrates the use of 4x4 RGB Click board.
 * This simple example shows all ten numbers in different colors on 4x4 RGB Click.
 * The 4x4 RGB Click carries a matrix of 16 RGB LEDs and an MCP1826 low dropout regulator.
 * These LEDs actually consist of three single colored LEDs ( Red, Green and Blue ) in a single package.
 * Various colors can be reproduced by mixing the intensity of each LED.
 *
 * @note
 * Make sure the logic delays are defined for your system in the c4x4rgb_delays.h file.
 *
 * **Diodes layout:**
 * ----------------------
 * | 13 | 14 | 15 | 16  |
 * |--------------------|
 * |  9 | 10 | 11 | 12  |
 * |--------------------|
 * |  5 |  6 |  7 |  8  |
 * |--------------------|
 * |  1 |  2 |  3 |  4  |
 * ----------------------
 *
 * \author MikroE Team
 *
 */
#include "board.h"
#include "c4x4rgb.h"
#include "c4x4rgb_delays.h"

#define SNAKE_DELAY     50
#define MASH_DELAY      100

static c4x4rgb_t c4x4rgb;

static void c4x4rgb_logic_zero ( void );

static void c4x4rgb_logic_one ( void );

static void c4x4rgb_color_mash ( void );

static void c4x4rgb_snake ( uint32_t snake_color );

static void c4x4rgb_snake_return ( uint32_t snake_color );

void application_init ( void )
{
    c4x4rgb_cfg_t cfg;

    //  Click initialization.
    c4x4rgb_cfg_setup( &cfg, &c4x4rgb_logic_zero, &c4x4rgb_logic_one, C4X4RGB_CTRL_PIN_IN1 );
    C4X4RGB_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    c4x4rgb_init( &c4x4rgb, &cfg );

    c4x4rgb_fill_screen( &c4x4rgb, C4X4RGB_COLOR_WHITE );
    Delay_ms ( 100 );

    c4x4rgb_color_mash();
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

void application_task ( void )
{
    c4x4rgb_snake( C4X4RGB_COLOR_BLUE );
    Delay_ms ( 500 );

    c4x4rgb_snake_return( C4X4RGB_COLOR_LIGHT_BLUE );
    Delay_ms ( 1000 );

    c4x4rgb_snake(  C4X4RGB_COLOR_GREEN );
    Delay_ms ( 500 );

    c4x4rgb_snake_return( C4X4RGB_COLOR_YELLOW );
    Delay_ms ( 1000 );

    c4x4rgb_snake( C4X4RGB_COLOR_RED );
    Delay_ms ( 500 );

    c4x4rgb_snake_return( C4X4RGB_COLOR_PURPLE );
    Delay_ms ( 1000 );

    c4x4rgb_fill_screen( &c4x4rgb, C4X4RGB_COLOR_WHITE );
    Delay_ms ( 100 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


static void c4x4rgb_logic_zero ( void )
{
    hal_ll_gpio_set_pin_output( &c4x4rgb.ctrl_pin.pin );
    DELAY_TOH;
    hal_ll_gpio_clear_pin_output( &c4x4rgb.ctrl_pin.pin );
    DELAY_TOL;
}

static void c4x4rgb_logic_one ( void )
{
    hal_ll_gpio_set_pin_output( &c4x4rgb.ctrl_pin.pin );
    DELAY_T1H;
    hal_ll_gpio_clear_pin_output( &c4x4rgb.ctrl_pin.pin );
    DELAY_T1L;
}

static void c4x4rgb_color_mash ( void )
{
    c4x4rgb_set_diode( &c4x4rgb, 1, C4X4RGB_COLOR_BLUE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 2, C4X4RGB_COLOR_YELLOW );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 3, C4X4RGB_COLOR_LIGHT_BLUE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 4, C4X4RGB_COLOR_WHITE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 5, C4X4RGB_COLOR_PURPLE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 6, C4X4RGB_COLOR_GREEN );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 7, C4X4RGB_COLOR_RED );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 8, C4X4RGB_COLOR_BLUE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 9, C4X4RGB_COLOR_YELLOW );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 10, C4X4RGB_COLOR_LIGHT_BLUE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 11, C4X4RGB_COLOR_WHITE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 12, C4X4RGB_COLOR_PURPLE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 13, C4X4RGB_COLOR_GREEN );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 14, C4X4RGB_COLOR_RED );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 15, C4X4RGB_COLOR_BLUE );
    Delay_ms ( MASH_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 16, C4X4RGB_COLOR_RED );
    Delay_ms ( MASH_DELAY );
}

static void c4x4rgb_snake ( uint32_t snake_color )
{
    c4x4rgb_set_diode( &c4x4rgb, 4, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 3, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 2, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 1, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 5, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 9, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 13, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 14, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 15, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 16, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 12, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 8, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 7, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 6, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 10, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 11, snake_color );
}

static void c4x4rgb_snake_return ( uint32_t snake_color )
{
    c4x4rgb_set_diode( &c4x4rgb, 11, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 10, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 6, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 7, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 8, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 12, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 16, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 15, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 14, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 13, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 9, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 5, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 1, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 2, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 3, snake_color );
    Delay_ms ( SNAKE_DELAY );
    c4x4rgb_set_diode( &c4x4rgb, 4, snake_color );
    Delay_ms ( SNAKE_DELAY );
}

// ------------------------------------------------------------------------ END
