中级
30 分钟

使用160100-71和STM32F302VC用迷人的数字和字母传达您的信息

RGB七段显示:让数字栩栩如生

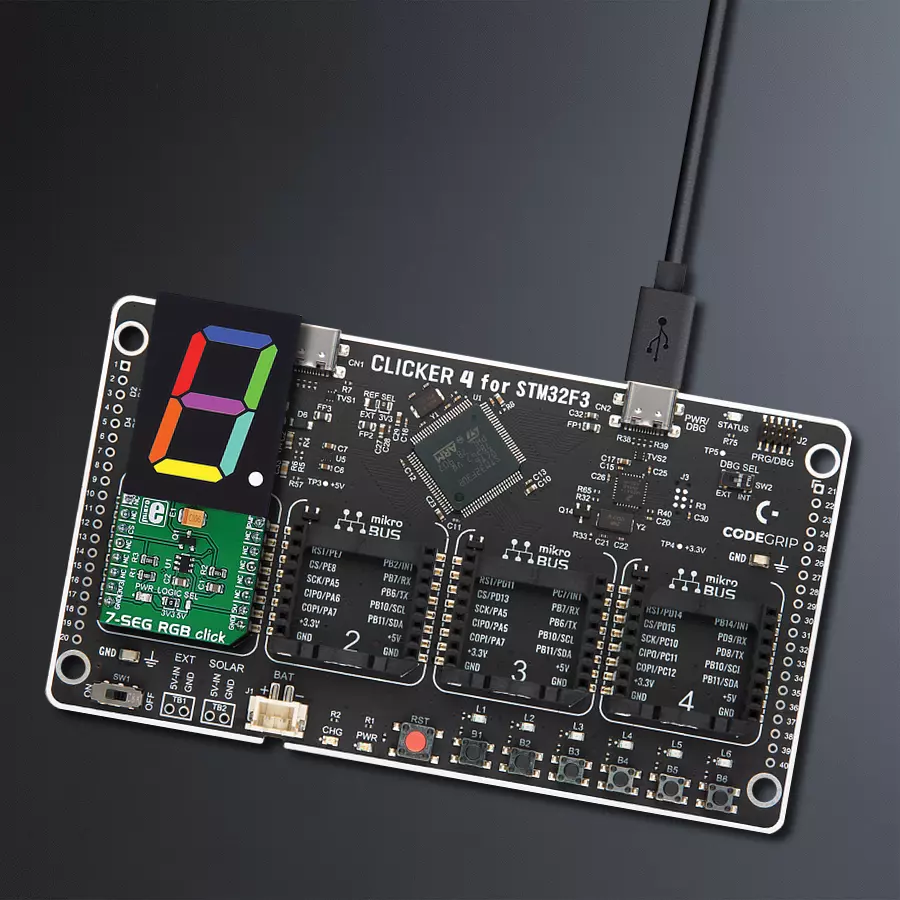

7-SEG RGB Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

7-SEG RGB Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

我们的全彩RGB 7段数码显示器经过精心设计,提供生动活泼的视觉体验,使您能够发挥创造力,并以令人眼花缭乱的可定制颜色展示信息。

A

A

硬件概览

它是如何工作的?

7-SEG RGB Click基于160100-71,这是来自Elektor的全彩单个7段数码显示器。这个点击板设计为可以使用3.3V或5V电源运行。它通过mikroBUS™线上的CS和PWM引脚与目标微控制器进行通信。点击板可以串联连接,以显示更多的字符。与传统的7段显示器不同,您可以

在显示器上使用多种颜色。每个段都有R、G、B LED,可以在255个步骤中调整,因此每个数字的每个段都有16,581,375种颜色组合可用。此外,还能控制所有LED的亮度,亮度调整步骤为255。应注意,亮度值在80以上应该很少使用。这个Click board™可以通过LOGIC SEL

跳线选择使用3.3V或5V逻辑电压级别,这样,3.3V和5V能力的MCU都可以正确使用通信线。此外,这个Click board™还配备了一个包含易于使用的功能和示例代码的库,可以作为进一步开发的参考。

7-SEG RGB Click top side image
7-SEG RGB Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
Write Enable
PA4
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Data Input
PE9
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

7-SEG RGB Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含了7-SEG RGB Click驱动的API。

关键功能:

  • c7segrgb_set_num - 该功能设置字符及其颜色

  • c7segrgb_set_seven_seg - 该功能根据点击板对象段数组数据设置每个段的状态和颜色

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief 7-SEG RGB Click example
 *
 * # Description
 * This Click shows all ten digits on a full-color single 7 segment digit display.
 * Each segment has R, G, B LEDs that can be adjusted in 255 steps and
 * the ability to control the brightness of all the LED.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization driver enables - GPIO.
 *
 * ## Application Task
 * This is an example which demonstrates the use of 7-SEG RGB Click board.
 * This simple example shows all ten digits in different colors on 7-SEG RGB Click.
 *
 * @note
 * Make sure the logic delays are defined for your system in the c7segrgb_delays.h file.
 *
 * <pre>
 * Additional Functions :
 * void logic_one ( )  - Generic logic one function.
 * void logic_zero ( ) - Generic logic zero function.
 * </pre>
 *
 * - segments layout
 *       _0_
 *     5|   |1
 *      |_6_|
 *     4|   |2
 *      |_3_|.7
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "c7segrgb.h"
#include "c7segrgb_delays.h"

// ------------------------------------------------------------------ VARIABLES

static c7segrgb_t c7segrgb;

static uint8_t CHARACTER_TABLE[ 10 ] =
{
    0x3F, // '0'
    0x06, // '1'    _a_
    0x5B, // '2'  f|   |b
    0x4F, // '3'   |_g_|
    0x66, // '4'  e|   |c
    0x6D, // '5'   |_d_|.dp
    0x7D, // '6'
    0x07, // '7'
    0x7F, // '8'
    0x6F  // '9'
};

static c7segrgb_segment_t segments_data[ 8 ] =
{
    { true, 40, 0, 0 },
    { true, 0, 40, 0 },
    { true, 0, 0, 40 },
    { true, 10, 40, 40 },
    { true, 40, 10, 40 },
    { true, 40, 40, 10 },
    { true, 10, 20, 30 },
    { true, 30, 20, 10 }
};

// ------------------------------------------------------- ADDITIONAL FUNCTIONS

void logic_one ( void )
{
    hal_ll_gpio_set_pin_output( &c7segrgb.pwm.pin );
    DELAY_T1H;
    hal_ll_gpio_clear_pin_output( &c7segrgb.pwm.pin );
    DELAY_T1L;
}

void logic_zero ( void )
{
    hal_ll_gpio_set_pin_output( &c7segrgb.pwm.pin );
    DELAY_TOH;
    hal_ll_gpio_clear_pin_output( &c7segrgb.pwm.pin );
    DELAY_TOL;
}

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    c7segrgb_cfg_t cfg;

    //  Click initialization.
    c7segrgb_cfg_setup( &cfg );
    cfg.logic_one = &logic_one;
    cfg.logic_zero = &logic_zero;
    C7SEGRGB_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    c7segrgb_init( &c7segrgb, &cfg );

    for ( uint8_t cnt = 0; cnt < 8; cnt++ )
    {
        c7segrgb.segments[ cnt ] = segments_data[ cnt ];
    }
    c7segrgb_set_seven_seg( &c7segrgb );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

void application_task ( void )
{
    for ( uint8_t cnt_i = 0; cnt_i < 10; cnt_i++ )
    {
        for ( uint8_t cnt_j = 10; cnt_j > 0; cnt_j-- )
        {
            c7segrgb_set_num( &c7segrgb, CHARACTER_TABLE[ cnt_i ], 4 * cnt_i, 4 * cnt_j, cnt_i * cnt_j );
            Delay_ms ( 100 );
        }
    }

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_POINT, 10, 10, 10 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_ZERO, 40, 40, 40 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_ONE, 40, 0, 0 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_TWO, 0, 40, 0 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_THREE, 0, 0, 40 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_FOUR, 40, 0, 40 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_FIVE, 0, 40, 40 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_SIX, 40, 40, 0 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_SEVEN, 20, 30, 40 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_EIGHT, 40, 15, 31 );
    Delay_ms ( 1000 );

    c7segrgb_set_num( &c7segrgb, C7SEGRGB_NINE, 20, 10, 30 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
