初学者
10 分钟

使用JSS-3011BUB-21、TLC5947和PIC32MZ2048EFM100为各种电子项目添加小型、蓝色、可读的显示屏

适用于数字时钟、记分板或任何需要清晰显示信息的设备

UT-S 7-SEG B 2 Click with Curiosity PIC32 MZ EF

已发布 6月 25, 2024

点击板

UT-S 7-SEG B 2 Click

开发板

Curiosity PIC32 MZ EF

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFM100

六个超薄显示屏,能够以蓝色显示数字、字母和符号,使信息易于阅读。

A

A

硬件概览

它是如何工作的?

UT-S 7-SEG B 2 Click 基于德州仪器的TLC5947恒流下沉LED驱动器,并配有六个超薄蓝色单字符数码显示屏JSS-3011BUB-21。这款高强度且可靠的蓝色光源器件由铟镓氮化物发光二极管导电材料制成。它具有低电流操作、高光输出、优秀的字符外观和机械坚固性。显示屏可以在5V和3.3V电压下工作,内部设计为共阳极。它由七个蓝色

LED段组成,形成一个8字符,第八段为小数点或DP。主机MCU和UT-S 7-SEG B 2 Click之间的通信通过两个TLC5947实现,这两个器件是来自Analog Devices的24通道12位恒流下沉LED驱动器。该驱动器具有4线串行接口,使用四个输入和一个数据输出。输出使能输入(BLK)控制所有24个输出的开关,足够快以用于LED亮度控制的PWM输

入。恒流输出通过一个外部电阻共同编程到大约12mA。该Click板可以通过VCC SEL跳线选择在3.3V或5V逻辑电压水平下运行。这样,无论是3.3V还是5V的MCU都可以正确使用通信线。此外,该Click板还配备了包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。

UT-S 7-SEG B 2 Click hardware overview image

功能概述

开发板

Curiosity PIC32 MZ EF 开发板是一个完全集成的 32 位开发平台,特点是高性能的 PIC32MZ EF 系列(PIC32MZ2048EFM),该系列具有 2MB Flash、512KB RAM、集成的浮点单元(FPU)、加密加速器和出色的连接选项。它包括一个集成的程序员和调试器,无需额外硬件。用户可以通过 MIKROE

mikroBUS™ Click™ 适配器板扩展功能,通过 Microchip PHY 女儿板添加以太网连接功能,使用 Microchip 扩展板添加 WiFi 连接能力,并通过 Microchip 音频女儿板添加音频输入和输出功能。这些板完全集成到 PIC32 强大的软件框架 MPLAB Harmony 中,该框架提供了一个灵活且模块化的接口

来应用开发、一套丰富的互操作软件堆栈(TCP-IP、USB)和易于使用的功能。Curiosity PIC32 MZ EF 开发板提供了扩展能力,使其成为连接性、物联网和通用应用中快速原型设计的绝佳选择。

Curiosity PIC32MZ EF double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

TLC5947 Data Latch
RPB4
AN
ID SEL
RA9
RST
TLC5947 Data Latch / ID COMM
RPD4
CS
SPI Clock
RPD1
SCK
SPI Data OUT
RPD14
MISO
SPI Data IN
RPD3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Output Enable
RPE8
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

UT-S 7-SEG B 2 Click Schematic schematic

一步一步来

项目组装

Curiosity PIC32MZ EF front image hardware assembly

从选择您的开发板和Click板™开始。以Curiosity PIC32 MZ EF作为您的开发板开始。

Curiosity PIC32MZ EF front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly

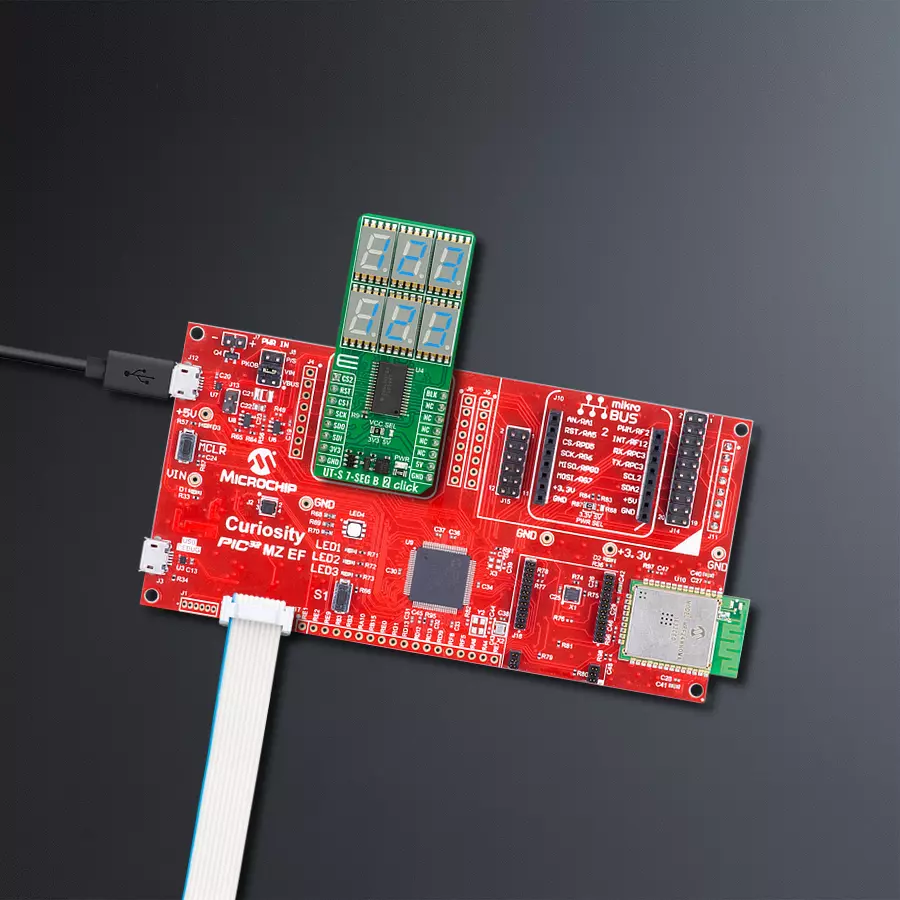

Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Curiosity PIC32 MZ EF MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 UT-S 7-SEG B 2 Click 驱动程序的 API。

关键功能:

  • uts7segb2_display_number - 此功能在选定的段上显示所需的数字和亮度

  • uts7segb2_display_character - 此功能在选定的段上显示所需的字符和亮度

  • uts7segb2_set_led_output - 此功能设置LED驱动器输出

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief UT-S 7-SEG B 2 Click example
 *
 * # Description
 * This example demonstrates the use of the UT-S 7-SEG B 2 Click board
 * by writing and displaying the desired numbers on the screen.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of SPI module and log UART.
 * After driver initialization, the app executes a default configuration.
 *
 * ## Application Task
 * The demo application draws numbers, in hexadecimal format,
 * from 0h to FFFh on the top segment group and from FFFh to 0h on the bottom segment group.
 * Results are being sent to the UART Terminal, where you can track their changes.
 *
 * @author Mikroe Team
 *
 */

#include "board.h"
#include "log.h"
#include "uts7segb2.h"

static uts7segb2_t uts7segb2;
static log_t logger;
static uts7segb2_number_cfg_t number;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    uts7segb2_cfg_t uts7segb2_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    uts7segb2_cfg_setup( &uts7segb2_cfg );
    UTS7SEGB2_MAP_MIKROBUS( uts7segb2_cfg, MIKROBUS_1 );
    if ( SPI_MASTER_ERROR == uts7segb2_init( &uts7segb2, &uts7segb2_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( UTS7SEGB2_ERROR == uts7segb2_default_cfg ( &uts7segb2 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    number.brightness_top = UTS7SEGB2_BRIGHTNESS_DEFAULT;
    number.brightness_bottom = UTS7SEGB2_BRIGHTNESS_DEFAULT;
    number.base = UTS7SEGB2_BASE_NUM_SYS_HEXADECIMAL;
    number.dot_bit_mask = UTS7SEGB2_TOP_SEG_NO_DOT | UTS7SEGB2_BOTTOM_SEG_NO_DOT;
    log_info( &logger, " Application Task " );
    Delay_ms ( 100 );
}

void application_task ( void )
{
    for ( uint16_t num_cnt = 0; num_cnt <= UTS7SEGB2_HEXADECIMAL_NUM_MAX; num_cnt++ )
    {
        number.num_top = num_cnt;
        number.num_bottom = UTS7SEGB2_HEXADECIMAL_NUM_MAX - num_cnt;
        if ( UTS7SEGB2_OK == uts7segb2_display_number( &uts7segb2, number ) )
        {
            log_printf( &logger, " %.3X\r\n", number.num_top );
            log_printf( &logger, " %.3X\r\n\n", number.num_bottom );
            Delay_ms ( 100 );
        }
    }
    log_printf( &logger, " --------------\r\n\n" );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
