我们的七段LED显示器旨在以清晰和精确的方式照明信息,是您所有数字读数需求的理想选择。
A
A
硬件概览
它是如何工作的?
BIG 7-Seg R Click基于Kingbright的SC10-21SRWA,这是一个单位数数字显示器。这种超亮红色源颜色设备采用镓铝砷化物红色发光二极管制造。它具有低电流操作、高光输出、优良的字符外观,并且机械坚固。显示器工作电压为5V,内部设计为共阴极。它由七个红色LED段组成,形成数字8,第八个段作为小数点或DP。Big 7-Seg R Click与主MCU之间的通信通过4线SPI串行接口和8位串行输入、并行输出的74HC595(德州仪器的带三态 输出寄存
器的移位寄存器)建立。移位寄存器为移位和存储寄存器提供独立的时钟。此外,通过在MR引脚上应用逻辑低电平状态,可以将所有移位寄存器值设置为零,这个功能与所有时钟无关。Big 7-Seg R Click的主要特点之一是光强管理。可以通过PWM引脚设置光强。SC10-21SRWA显示器是一个仅5V的设备。为了与3.3V逻辑MCU配合,这个Click板™配备了五个SN74LVC1T45,德州仪器的单位双电源总线收发器,具有可配置电压转换和三态输出。这
些非反相收发器使用两个独立的可配置电源轨,并且设计用于两个数据总线之间的异步通信。这个Click板™可以通过DATA SEL跳线选择3.3V或5V的逻辑电压级别工作。这样,3.3V和5V兼容的MCU都可以正确使用通信线路。此外,这个Click板™还配备了一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。
功能概述
开发板
Nucleo-64 搭载 STM32F103RB MCU 提供了一种经济高效且灵活的平台,供开发者探索新想法并原型设计他们的项目。该板利用 STM32 微控制器的多功能性,使用户能够为他们的项目选择最佳的性能与功耗平衡。它配备了 LQFP64 封装的 STM32 微控制器,并包含了如用户 LED(同时作为 ARDUINO® 信号)、用户和复位按钮,以及 32.768kHz 晶体振荡器用于精确的计时操作等基本组件。Nucleo-64 板设计考虑到扩展性和灵活性,它特有的 ARDUINO® Uno
V3 扩展连接器和 ST morpho 扩展引脚头,提供了对 STM32 I/O 的完全访问,以实现全面的项目整合。电源供应选项灵活,支持 ST-LINK USB VBUS 或外部电源,确保在各种开发环境中的适应性。该板还配备了一个具有 USB 重枚举功能的板载 ST-LINK 调试器/编程器,简化了编程和调试过程。此外,该板设计旨在简化高级开发,它的外部 SMPS 为 Vcore 逻辑供电提供高效支持,支持 USB 设备全速或 USB SNK/UFP 全速,并内置加密功能,提升了项目的功效
和安全性。通过外部 SMPS 实验的专用连接器、 用于 ST-LINK 的 USB 连接器以及 MIPI® 调试连接器,提供了更多的硬件接口和实验可能性。开发者将通过 STM32Cube MCU Package 提供的全面免费软件库和示例得到广泛支持。这些,加上与多种集成开发环境(IDE)的兼容性,包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE,确保了流畅且高效的开发体验,使用户能够充分利用 Nucleo-64 板在他们的项目中的能力。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M3
MCU 内存 (KB)
128
硅供应商
STMicroelectronics
引脚数
64
RAM (字节)
20480
你完善了我!
配件
Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

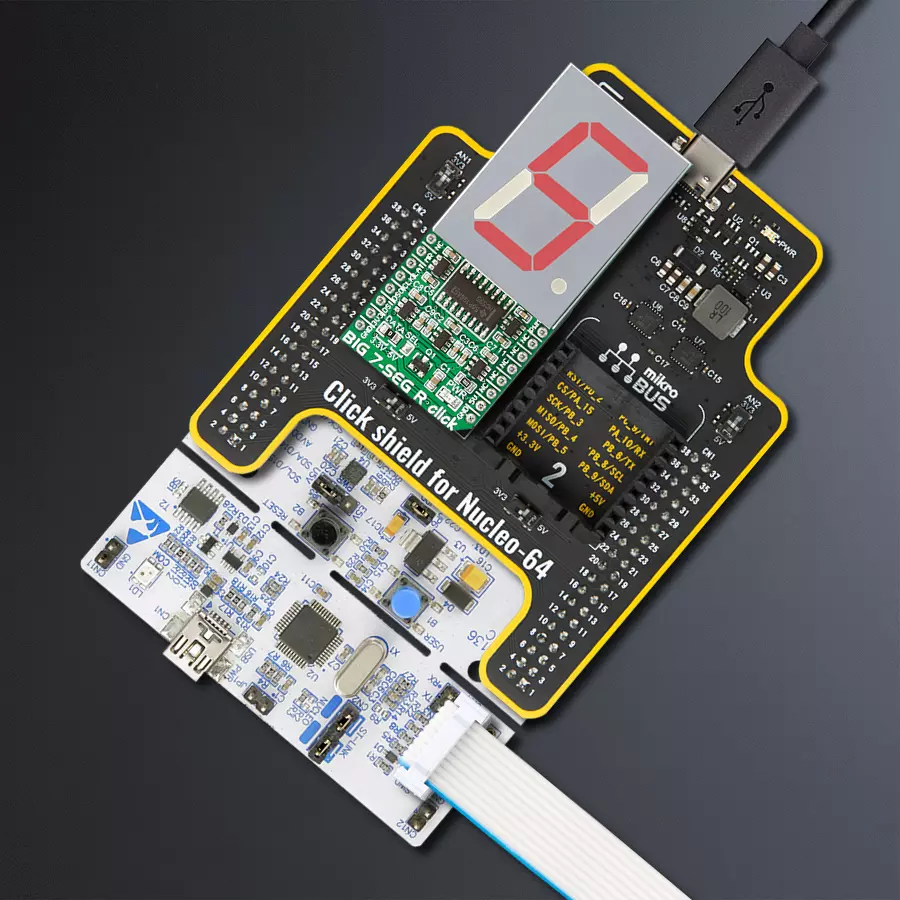

项目组装
软件支持
库描述
这个库包含了BIG 7-SEG R Click驱动程序的API。
关键功能:
big7seg_display_off- 关闭BIG 7-SEG显示器big7seg_write_data_number- 写数字的函数big7seg_write_data_character- 写字符的函数
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Big7Seg Click example
*
* # Description
* This application sets seven-segment leds on the display.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Driver initializaion and turning on the display
* by setting PWM pin to logic 1 and prepare to communcation via SPI.
*
* ## Application Task
* This example shows functionality of the BIG 7-SEG R Click,
* shows number or character on display.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "big7seg.h"
// ------------------------------------------------------------------ VARIABLES
static big7seg_t big7seg;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
big7seg_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
big7seg_cfg_setup( &cfg );
BIG7SEG_MAP_MIKROBUS( cfg, MIKROBUS_1 );
big7seg_init( &big7seg, &cfg );
big7seg_set7seg( &big7seg );
Delay_100ms( );
}
void application_task ( )
{
uint8_t counter;
big7seg_reset7seg( &big7seg );
big7seg_display_on( &big7seg );
Delay_1sec( );
big7seg_write_data( &big7seg, 0x40 );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'B' );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'I' );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'G' );
Delay_1sec( );
big7seg_write_data( &big7seg, 0x08 );
Delay_1sec( );
big7seg_write_data_number( &big7seg, 7 );
Delay_1sec( );
big7seg_write_data( &big7seg, 0x40 );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'S' );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'E' );
Delay_1sec( );
big7seg_write_data_character( &big7seg, 'G' );
Delay_1sec( );
big7seg_write_data( &big7seg, 0x00 );
Delay_1sec( );
for ( counter = 65; counter < 91; counter ++ )
{
big7seg_write_data_character( &big7seg, counter );
Delay_1sec( );
}
big7seg_display_off( &big7seg );
Delay_1sec( );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
