使用 JSS-5611BUB-21 和 MK64FN1M0VDC12 将您的数据表示提升到新的高度

两个蓝色显示,两倍的视野!

UT-L 7-SEG B Click with Clicker 2 for Kinetis

已发布 6月 27, 2024

点击板

UT-L 7-SEG B Click

开发板

Clicker 2 for Kinetis

编译器

NECTO Studio

微控制器单元

MK64FN1M0VDC12

利用双蓝色数字的力量,我们的解决方案将数据信息转化为视觉交响曲,使数据解读变得轻松愉快。

A

A

硬件概览

它是如何工作的?

UT-L 7-SEG B Click 基于宁波俊盛电子的两个蓝色JSS-5611BUB-21超薄单数字显示器。该高强度且可靠的蓝色光源设备采用氮化铟镓发光二极管导电材料制成。它具有低电流操作、高光输出、优秀的字符外观,并且机械坚固。显示器可在5V和3.3V电压下工作,内部设计为共阳极。它由七个蓝色LED段组成一个8字形,八段中的一个作为小数点或DP。主机

MCU和UT-L 7-SEG B Click之间的通信通过行业标准的移位寄存器加锁存器类型的串行接口和Analog Devices的MAX6969 16端口恒流LED驱动器来实现。此驱动器使用四输入和数据输出的4线串行接口。输出使能输入(OE)控制所有16个输出的开关,速度足够快,可以用作LED强度控制的PWM输入。恒流输出通过单个外部电阻一起编程到

约15mA。此Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压电平运行。这样,3.3V和5V的MCU都可以正确使用通信线路。此外,此Click板™配备了包含易于使用的功能和示例代码的库,可用作进一步开发的参考。

UT-L 7-SEG B Click hardware overview image

功能概述

开发板

Clicker 2 for Kinetis 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 ARM Cortex-M4F 微控制器,NXP 半导体公司的 MK64FN1M0VDC12,两个 mikroBUS™ 插槽用于 Click 板™连接,一个 USB 连接器,LED 指示灯,按钮,一个 JTAG 程序员连接器以及两个 26 针头用于与外部电子设备的接口。其紧凑的设计和清晰、易识别的丝网标记让您能够迅速构建具有独特功能和特性

的小工具。Clicker 2 for Kinetis 开发套件的每个部分 都包含了使同一板块运行最高效的必要组件。除了可以选择 Clicker 2 for Kinetis 的编程方式,使用 USB HID mikroBootloader 或外部 mikroProg 连接器进行 Kinetis 编程外,Clicker 2 板还包括一个干净且调节过的开发套件电源供应模块。它提供了两种供电方式;通过 USB Micro-B 电缆,其中板载电压调节器为板上每个组件提供适当的电压水平,或使用锂聚合物 电池通过板载电池连接器供电。所有 mikroBUS™ 本

身支持的通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、重置按钮和几个用户可配置的按钮及 LED 指示灯。Clicker 2 for Kinetis 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Clicker 2 for Kinetis dimensions image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

NXP

引脚数

121

RAM (字节)

262144

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PC4
CS
SPI Clock
PC5
SCK
SPI Data OUT
PC7
MISO
SPI Data IN
PC6
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Output Enable
PA10
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

UT-L 7-SEG B Click Schematic schematic

一步一步来

项目组装

Clicker 2 for PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Clicker 2 for Kinetis作为您的开发板开始。

Clicker 2 for PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly

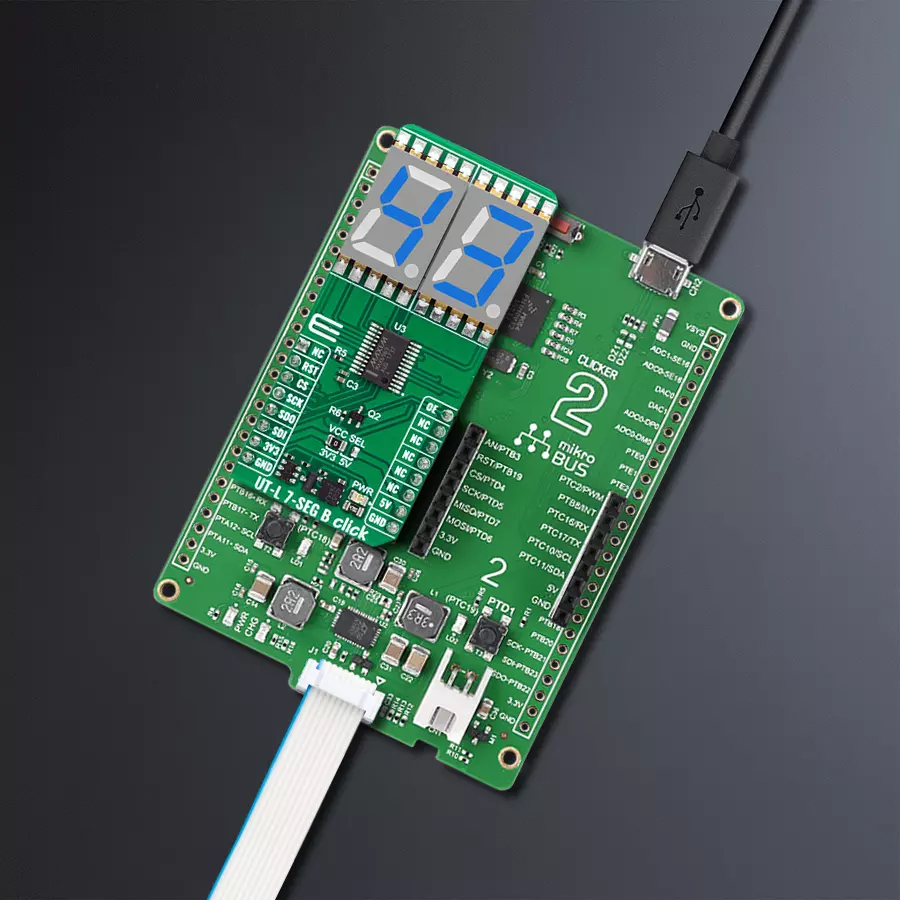

Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 UT-L 7-SEG B Click 驱动程序的 API。

关键功能:

  • utl7segb_display_number - UT-L 7-SEG B 显示数字函数。

  • utl7segb_enable - UT-L 7-SEG B 启用函数。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief UT-L 7-SEG B Click example
 *
 * # Description
 * This example demonstrates the use of the UT-L 7-SEG B Click board™
 * by writing and displaying the desired numbers on the screen.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of SPI module and log UART.
 * After driver initialization, the app executes a default configuration.
 *
 * ## Application Task
 * The demo application draws numbers, in hexadecimal format, from 0h to FFh on the display.
 *
 * @author Nenad Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "utl7segb.h"

static utl7segb_t utl7segb;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    utl7segb_cfg_t utl7segb_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    utl7segb_cfg_setup( &utl7segb_cfg );
    UTL7SEGB_MAP_MIKROBUS( utl7segb_cfg, MIKROBUS_1 );
    if ( SPI_MASTER_ERROR == utl7segb_init( &utl7segb, &utl7segb_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( UTL7SEGB_ERROR == utl7segb_default_cfg ( &utl7segb ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    for ( uint8_t hex_num = 0x00; hex_num < 0xFF; hex_num++ )
    {
        if ( UTL7SEGB_OK == utl7segb_display_number( &utl7segb,
                                                     UTL7SEGB_BASE_NUM_SYS_HEXADECIMAL,
                                                     hex_num,
                                                     UTL7SEGB_NO_DOT ) )
        {
            log_printf( &logger, " --- %.2X ---\r\n", ( uint16_t ) hex_num );
            Delay_ms ( 500 );
        }
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
