使用JS1-5213AE和PIC18F46K20确保信息呈现清晰可见

以小数精度照亮您的数据

7seg Click with EasyPIC v8

已发布 6月 25, 2024

点击板

7seg Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F46K20

将数字或十六进制显示器整合到电子应用中的简单解决方案。

A

A

硬件概览

它是如何工作的?

7seg Click基于宁波俊盛电子的JS1-5213AE两个七段红色LED显示器,由德州仪器的SN74HC595D驱动,这是一个8位串行输入、并行输出的移位寄存器模块。JS1-5213AE显示器由七个LED排列成矩形,其中每个LED称为一个段,因为当被点亮时,该段形成要显示的数字(十进制和十六进制)的一部分。这些显示器尺寸为17.5x12.4x8.4毫米,带有小数点,并具有广

阔的视角范围和超强的段亮度。该板适用于数字或十六进制显示,如时钟、定时器、计数器或类似的应用。正如提到的,此Click板通过SN74HC595D通过标准SPI接口与MCU通信,最大频率为5MHz。除了SPI通信外,7seg Click还使用两个附加引脚用于直接移位寄存器覆盖功能和显示激活,这两个引脚分别连接到mikroBUS™插座的RST和PWM引脚。将PWM引脚

设置为逻辑高电平状态即可打开显示器。之后,用户可以通过在左右显示器上显示数字或字符来查看7seg click的功能。此Click板可以使用PWR SEL跳线选择3.3V或5V逻辑电压电平运行。这样,既支持3.3V又支持5V的MCU可以正确使用通信线。此外,该Click板配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

7seg Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18F46K20

建筑

PIC

MCU 内存 (KB)

64

硅供应商

Microchip

引脚数

40

RAM (字节)

3936

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Register Override
RE1
RST
SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RC5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
PWM Signal
RC0
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

7seg Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly

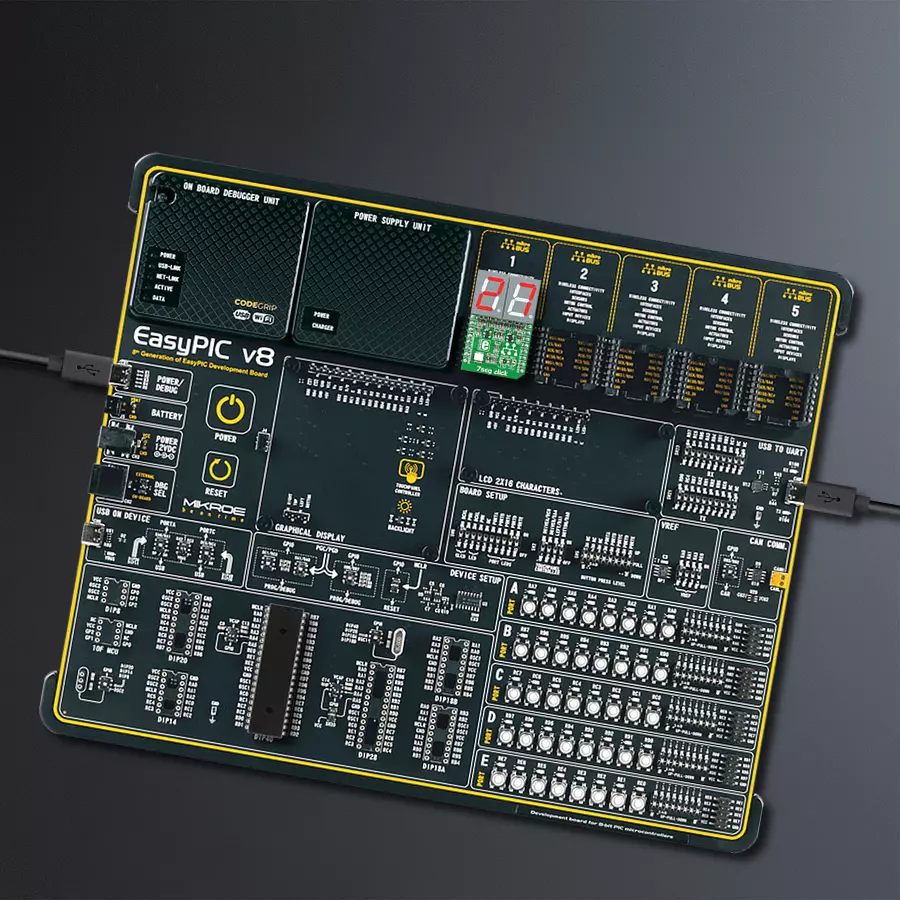

EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

这个库包含了7seg Click驱动程序的API。

关键函数:

  • c7seg_display_mode - 此函数设置7seg Click的显示状态

  • c7seg_write_data_number - 此函数在7seg显示器上写入左右数字

  • c7seg_write_data_character - 此函数在7seg显示器上写入左右字符

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief 7seg Click example
 *
 * # Description
 * Example code consist of two sections: AppInit and AppTask,
 * and shows number or character on 7seg display.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Application Init performs Logger and Click Initialization.
 *
 * ## Application Task
 * Application Task shows functionality of the 7seg Click,
 * shows number or character on left and right display.
 *
 * \author Mihajlo Djordjevic
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "c7seg.h"

// ------------------------------------------------------------------ VARIABLES

static c7seg_t c7seg;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    c7seg_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    c7seg_cfg_setup( &cfg );
    C7SEG_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    c7seg_init( &c7seg, &cfg );

    c7seg_default_cfg ( &c7seg );
    Delay_ms ( 1000 );
}

void application_task ( void )
{
    uint8_t counter;

    c7seg_display_mode( &c7seg, C7SEG_DISPLAY_ON );
    Delay_ms ( 1000 );

    for ( counter = 0; counter < 9; counter ++ )
    {
        c7seg_write_data_number( &c7seg, counter, counter + 1 );
        Delay_ms ( 1000 );
    }
    Delay_ms ( 1000 );

    for ( counter = 65; counter < 90; counter ++ )
    {
        c7seg_write_data_character( &c7seg, counter, counter + 1 );
        Delay_ms ( 1000 );
    }
    Delay_ms ( 1000 );

    c7seg_display_mode( &c7seg, C7SEG_DISPLAY_OFF );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
