中级
30 分钟

使用JSS-5611BUB-21和PIC32MZ2048EFH100创建清晰而有影响力的消息传递解决方案

红色代表可读性:大型七段辉煌

UT-L 7-SEG R Click with Flip&Click PIC32MZ

已发布 6月 25, 2024

点击板

UT-L 7-SEG R Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

我们的大型红色7段显示器经过精心设计,提供无与伦比的可见性,将尺寸和清晰度相结合,确保您的信息和数据以最大的影响力和可读性传达。

A

A

硬件概览

它是如何工作的?

UT-L 7-SEG R Click基于两个来自宁波俊升电子的红色JSS-5611BUB-21s超薄单数字数码显示器。这种高强度且可靠的蓝色光源设备采用铟镓氮发光二极管导电材料制成。它具有低电流操作、高光输出、出色的字符外观,并且结构坚固。显示器可以在5V和3.3V上工作,并且内部设计为公共阳极。它由七个红色LED段组成,形成数字8,第八个段为小数点或DP。与

主机MCU和UT-L 7-SEG R Click之间的通信是通过行业标准的移位寄存器加锁存型串行接口和来自Analog Devices的MAX6969,16端口恒流LED驱动器建立的。该驱动器具有4线串行接口,使用四个输入和一个数据输出。输出使能输入(OE)控制所有16个输出的开和关,并且足够快,可用作LED强度控制的PWM输入。恒流输出通过单个外部电阻一起编程到约

15mA。这个Click board™可以通过PWR SEL跳线选择使用3.3V或5V逻辑电压级别,这样,3.3V和5V能力的MCU都可以正确使用通信线。此外,这个Click board™还配备了一个包含易于使用的功能和示例代码的库,可以作为进一步开发的参考。

UT-L 7-SEG R Click hardware overview image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
Load-Enable
RA0
CS
SPI Clock
RG6
SCK
SPI Data OUT
RC4
MISO
SPI Data IN
RB5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Light Intensity Control
RC14
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

UT-L 7-SEG R Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly

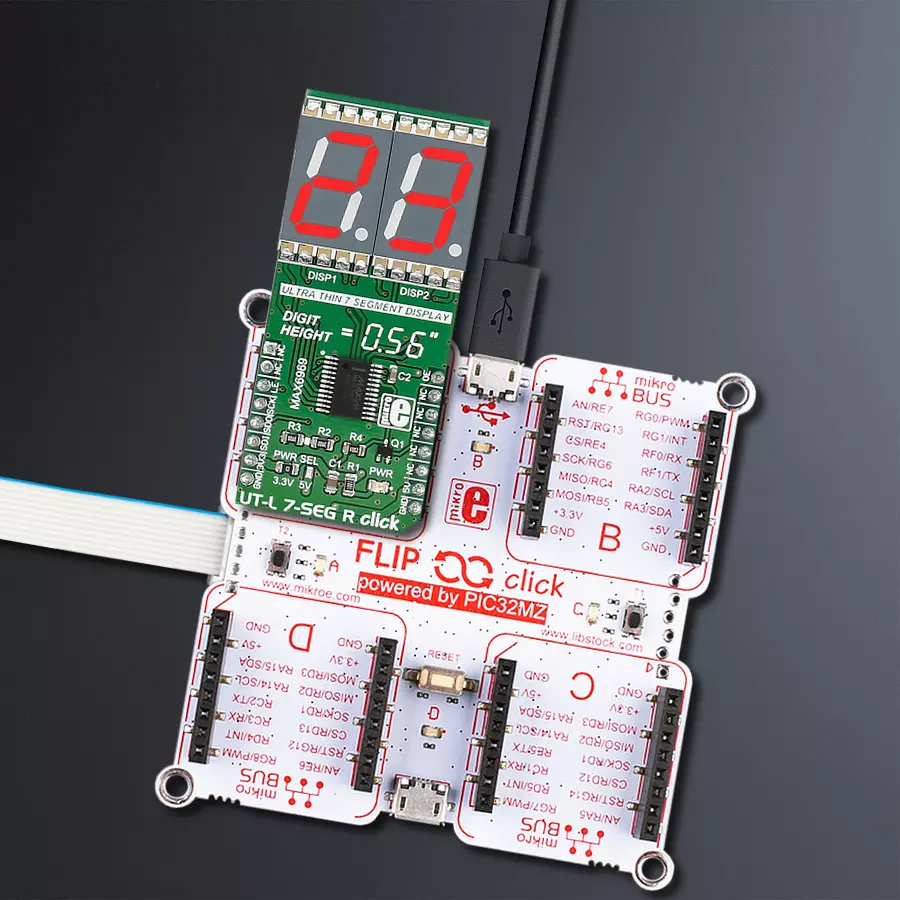

Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了UT-L 7-SEG R Click驱动的API。

关键功能:

  • utl7segr_generic_write - 此功能通过使用SPI串行接口从选定的寄存器开始写入所需数量的数据字节

  • utl7segr_display_state - 此功能用于打开和关闭显示器。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief UT-L7-SEGR Click example
 *
 * # Description
 * The demo application shows basic usage of the UT 7 SEG display.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Configuring Clicks and log objects.
 * Settings the Click in the default configuration.
 *
 * ## Application Task
 * Draws numbers from 0 to 99 on the screen.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "utl7segr.h"

static utl7segr_t utl7segr;
static log_t logger;

void application_init ( void ) {
    log_cfg_t log_cfg;            /**< Logger config object. */
    utl7segr_cfg_t utl7segr_cfg;  /**< Click config object.  */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    // Click initialization.

    utl7segr_cfg_setup( &utl7segr_cfg );
    UTL7SEGR_MAP_MIKROBUS( utl7segr_cfg, MIKROBUS_1 );
    err_t init_flag  = utl7segr_init( &utl7segr, &utl7segr_cfg );
    if ( init_flag == SPI_MASTER_ERROR ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    utl7segr_default_cfg ( &utl7segr );
    log_info( &logger, " Application Task " );
}

void application_task ( void ) {
    log_info( &logger, "---- Number counter ----" );

    for ( uint8_t cnt = 0; cnt < 100; cnt++ ) {
        utl7segr_display_number( &utl7segr, cnt, UTL7SEGR_DOT_LEFT );
        Delay_ms ( 500 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
